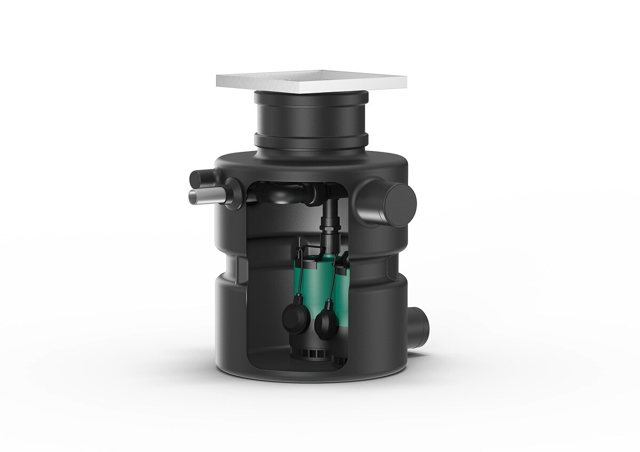

Wilo Überflur-Hebeanlage
DrainLiftBOX-32/11D,230V,0.55kW
Kaufmännische Daten
| Artikelnummer | 6093972 |
| Preis (UVP) | 2.823,00 / Stck |
| Hauptwarengruppe | Abwasser, Hebeanlagen Schmutz. |
| Warengruppe | Wilo-DrainLift Box |
Ausschreibungstext
Kompakte, vollautomatisch arbeitende
Abwasser-Hebeanlage für die
Überflurinstallation innerhalb von
Gebäuden.
Fördermedium
Zur Sammlung und Förderung in häuslichen
Bereichen von:
Abwasser ohne Fäkalien
Abwasserförderung nach 12050
Die Abwasser-Hebeanlage erfüllt die
Anforderungen nach EN 12050-2.
Konstruktion
Gas- und wasserdichter Sammelbehälter
aus Kunststoff mit ablagerungsfreiem
Innenraum. Zwei um 180o versetzte DN 100
Anschlüsse für den Zulauf sowie die
Entlüftung und Kabelführung. Der
Druckanschluss ist 90o seitlich versetzt
zu den beiden Anschlüssen angeordnet.
Für eine einfache Wartung der Anlage
dient der Deckel als Revisionsöffnung.
Abwasserpumpe mit integrierter
Wirbeleinrichtung (Twisterfunktion),
offenem Mehrkanallaufrad und vertikalem
Gewindeanschluss. Pumpengehäuse,
Saugkorb und Laufrad aus
Verbundwerkstoff. 1x-Motor
(Mantelkühlung) mit integriertem
Betriebskondensator und
selbstschaltender thermischer
Motorüberwachung. Motorgehäuse aus
Edelstahl. Ölgefüllte Dichtungskammer
mit doppelter Abdichtung: motorseitig
ist ein Wellendichtring, pumpenseitig
eine Gleitringdichtung verbaut.
Anschlusskabel mit Schwimmerschalter und
angebautem Stecker (CEE 7/7).
Die Twisterfunktion sorgt für eine
ständige Verwirbelung im Saugbereich der
Pumpe. Die Verwirbelungen verhindern ein
Absinken und Festsetzen der Sinkstoffe.
Damit wird ein sauberer Pumpensumpf
erreicht und eine Geruchsbildung
vermindert.
Die Niveausteuerung erfolgt über den
angebauten Schwimmerschalter an der
Pumpe. Das Schaltniveau 'Pumpe Ein/Aus'
ist durch die Kabellänge des
Schwimmerschalters voreingestellt.
Lieferumfang
Kunststoffschacht mit eingebauter
Verrohrung
Verrohrung mit Rückflussverhinderer und
Hosenrohr
Zwei Pumpen mit Schwimmerschalter und
Stecker
Druckschlauch (Innendurchmesser: 40
mm/1,5 in, Länge: 7 cm/2,8 in) inkl.
Schlauchschellen
O-Ring zur Abdichtung der
Behälterabdeckung und als
Geruchsverschluss
Behälterabdeckung (KG-Muffenstopfen)
Befestigungsmaterial für
Auftriebssicherung
Einbau- und Betriebsanleitung
Kompakte, vollautomatisch arbeitende
Die Abwasser-Hebeanlage erfüllt die
Anforderungen nach EN 12050-2.
Konstruktion
Gas- und wasserdichter Sammelbehälter
aus Kunststoff mit ablagerungsfreiem
Innenraum. Zwei um 180o versetzte DN 100
Anschlüsse für den Zulauf sowie die
Entlüftung und Kabelführung. Der
Druckanschluss ist 90o seitlich versetzt
zu den beiden Anschlüssen angeordnet.
Abwasser-Hebeanlage für die
Für eine einfache Wartung der Anlage
dient der Deckel als Revisionsöffnung.
Abwasserpumpe mit integrierter
Wirbeleinrichtung (Twisterfunktion),
offenem Mehrkanallaufrad und vertikalem
Gewindeanschluss. Pumpengehäuse,
Saugkorb und Laufrad aus
Verbundwerkstoff. 1x-Motor
(Mantelkühlung) mit integriertem
Betriebskondensator und
Überflurinstallation innerhalb von
selbstschaltender thermischer
Motorüberwachung. Motorgehäuse aus
Edelstahl. Ölgefüllte Dichtungskammer
mit doppelter Abdichtung: motorseitig
ist ein Wellendichtring, pumpenseitig
eine Gleitringdichtung verbaut.
Anschlusskabel mit Schwimmerschalter und
angebautem Stecker (CEE 7/7).
Die Twisterfunktion sorgt für eine
ständige Verwirbelung im Saugbereich der
Gebäuden.
Pumpe. Die Verwirbelungen verhindern ein
Absinken und Festsetzen der Sinkstoffe.
Damit wird ein sauberer Pumpensumpf
erreicht und eine Geruchsbildung
vermindert.
Die Niveausteuerung erfolgt über den
angebauten Schwimmerschalter an der
Pumpe. Das Schaltniveau 'Pumpe Ein/Aus'
ist durch die Kabellänge des
Schwimmerschalters voreingestellt.
Fördermedium
Lieferumfang
Kunststoffschacht mit eingebauter
Verrohrung
Verrohrung mit Rückflussverhinderer und
Hosenrohr
Zwei Pumpen mit Schwimmerschalter und
Stecker
Druckschlauch (Innendurchmesser: 40
mm/1,5 in, Länge: 7 cm/2,8 in) inkl.
Schlauchschellen
Zur Sammlung und Förderung in häuslichen
O-Ring zur Abdichtung der
Behälterabdeckung und als
Geruchsverschluss
Behälterabdeckung (KG-Muffenstopfen)
Befestigungsmaterial für
Auftriebssicherung
Einbau-
und Betriebsanleitung
Bereichen von:
Abwasser ohne Fäkalien
Abwasserförderung nach 12050
Technische Daten
| Breite (mm) | 1200 |
| Höhe (mm) | 1200 |
| Gewicht (kg) | 57,00 |
| Tiefe (mm) | 800 |
