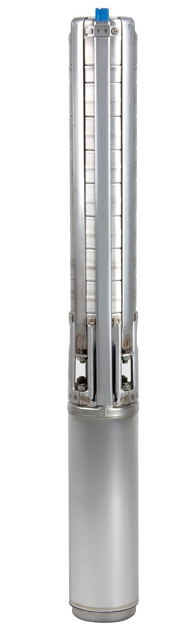

Wilo Unterwassermotor-Pumpe
Sub TWI4.01-09-EM-D,Rp11/4,1x230V,0.37kW

Vollüberflutbare, mehrstufige

Unterwassermotor-Pumpe zur Förderung von

Brauch- und Trinkwasser (ACS-Zulassung)

mit radialen- oder halb-axialen

Laufrädern in Gliederbauweise für den

vertikalen und horizontalen Einbau, mit

integriertem Rückflussverhinderer.

Korrosionsfreier Wechselstrom- oder

Drehstrommotor für Direktanlauf mit

Wasser-Glykol-Füllung. Hermetisch

vergossen mit lackisolierter Wicklung,

Harz getränkt und selbstschmierenden

Lagern. Die Kühlung des Motors erfolgt

durch das Fördermedium. Daher muss das

Aggregat immer eingetaucht betrieben

werden. Die Grenzwerte zur max.

Medientemperatur und

Mindestfließgeschwindigkeit müssen

eingehalten werden. Die vertikale

Aufstellung kann wahlweise mit oder ohne

Kühlmantel erfolgen. Die horizontale

Aufstellung muss immer in Verbindung mit

einem Kühlmantel erfolgen.

Lieferumfang:

Unterwassermotor-Pumpe mit

Anschlusskabel und ACS-Zulassung

Wechselstromvariante inkl. Schaltkasten

mit Kondensator, thermischem Motorschutz

und Ein-/Ausschalter

Einbau- und Betriebsanleitung

Vollüberflutbare, mehrstufige

Wasser-Glykol-Füllung. Hermetisch

vergossen mit lackisolierter Wicklung,

Harz getränkt und selbstschmierenden

Lagern. Die Kühlung des Motors erfolgt

durch das Fördermedium. Daher muss das

Aggregat immer eingetaucht betrieben

werden. Die Grenzwerte zur max.

Medientemperatur und

Mindestfließgeschwindigkeit müssen

eingehalten werden. Die vertikale

Unterwassermotor-Pumpe zur Förderung von

Aufstellung kann wahlweise mit oder ohne

Kühlmantel erfolgen. Die horizontale

Aufstellung muss immer in Verbindung mit

einem Kühlmantel erfolgen.

Lieferumfang:

Unterwassermotor-Pumpe mit

Anschlusskabel und ACS-Zulassung

Wechselstromvariante inkl. Schaltkasten

mit Kondensator, thermischem Motorschutz

und Ein-/Ausschalter

Brauch- und Trinkwasser (ACS-Zulassung)

Einbau- und Betriebsanleitung

Betriebsdaten

Fördermedium: Wasser

Förderhöhe max.: 50.53

Aggregat

Mindesteffizienzindex (MEI): 0.4

Druckseitiger Rohranschluss: Rp 11/4

Maximaler Betriebsdruck: 40 bar

Max. Sandgehalt: 50 g/m3

Schutzart Motor: IP68

mit radialen- oder halb-axialen

Max. Eintauchtiefe: 350 m

Min. Medientemperatur: 3 oC

Max. Medientemperatur: 30 oC

Gewicht netto ca.: 9.7 kg

Max. Durchmesser: 98 mm

Motordaten

Motorbauart: Unterwassermotor

Netzanschluss: 1x230 V, 50 Hz

Motornennleistung: 370 W

Nenndrehzahl: 2860 U/Min

Laufrädern in Gliederbauweise für den

Nennstrom: 3.3 A

Einschaltart: Direkt (DOL)

Max. Schalthäufigkeit: 20

Motor Durchmesser: 98 mm

Min. Strömungsgeschwindigkeit am Motor:

0.08 m/s

Kabel

Länge Anschlusskabel: 1.5 m

Kabelquerschnitt: 3x1!,5 + 1G1!,5 mm2

Werkstoffe

vertikalen und horizontalen Einbau, mit

Pumpengehäuse: Edelstahl

Motorgehäuse: Edelstahl

Welle: Edelstahl

Laufrad: Edelstahl

Bestellinformationen

Gewicht netto ca.: 9.7 kg

Fabrikat: Wilo

Produktbezeichnung: Sub TWI 4.01-09-EM-D

Artikelnummer: 6091301
