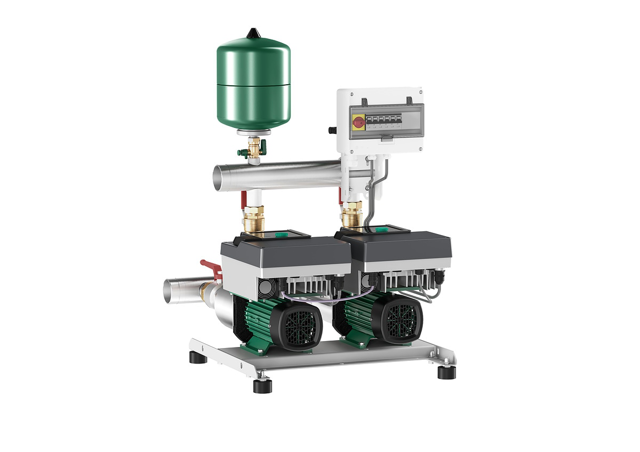

Wilo Druckerhöhungsanlage
ISAR MODH1-E-2-CH3-LE-207-EM-DE,R11/4

Kompakt-Druckerhöhungsanlage gemäß DIN

1988 und DIN EN 806, für den

unmittelbaren oder mittelbaren

Anschluss. Bestehend aus

normalsaugenden, parallel geschalteten,

horizontalen Edelstahl

Hochdruckkreiselpumpen. Anschlussfertig

mit Edelstahlverrohrung auf Grundrahmen

montiert, inkl. integrierter Steuerung

durch die Frequenzumformer mit allen

erforderlichen Mess- und

Stelleinrichtungen.

Zur vollautomatischen Wasserversorgung

und Druckerhöhung in Wohn-, Büro- und

Verwaltungsgebäuden, Hotels,

Krankenhäusern, Kaufhäusern sowie in

Industriesystemen.

Zur Förderung von Trinkwasser,

Prozesswasser, Kühlwasser oder anderen

Gebrauchswässern, die die verwendeten

Werkstoffe weder chemisch noch

mechanisch angreifen und keine abrasiven

oder langfaserigen Bestandteile

enthalten.

Besonderheiten/ Produktvorteile

Hohe Betriebssicherheit durch Anlage mit

zwei oder drei horizontalen,

mehrstufigen, frequenzgeregelten Medana

CH3-LE-Pumpen mit Hydraulik aus

Edelstahl

Einfache Installation und Wartung dank

spezieller, flexibel einstellbarer

Anschlüsse an Sammelverrohrungen

Einfache Inbetriebnahme und Betrieb über

das Grafikdisplay

Trinkwasserzulassung (ACS und UBA Liste)

für Pumpen mit medienberührenden

Bauteilen aus Edelstahl

Ausstattung/ Funktion

2 oder 3 Medana CH3-LE-Pumpen pro Anlage

Medienberührte Bauteile sind

korrosionsbeständig

Galvanisch verzinkter Grundrahmen mit

höhenverstellbaren Schwingungsdämpfern

zur Körperschallisolierung

Absperrventil an jeder Pumpe auf Saug-

und Druckseite

Rückflussverhinderer, druckseitig

4 Drucksensoren, je 2 saug- und

enddruckseitig

Manometer optional, saugseitig

Manometer, enddruckseitig

Membrandruckbehälter (8 l/PN 10)

Wassermangelsicherung integriert

Regelung der Anlage wird durch die in

der Pumpe integrierten Frequenzumformer

realisiert

Bedienung/ Anzeige

Regelung über vollelektronischen

Frequenzumformer der Pumpe, Bedienung

über Grafikdisplay und Drehknopf

Werkseitig voreingestellte Parameter für

einfache Inbetriebnahme/Start

Einstellung des Sollwerts,

Betriebsparameter und Quittierung der

Störmeldungen durch Grüne-Knopf

Technologie

Hochauflösendes Grafikdisplay mit

grünem Knopf und 2 Tasten zur Anzeige

der Betriebsdaten, der Reglerparameter,

des Betriebsstatus der Pumpen, des

Istdrucks, der Fehlermeldungen und des

Verlaufsprotokolls

Feststellbarer Hauptschalter

Menüführung mit Klartext

Sperren der Parametereinstellungen

Betrieb wählbar mit/ohne Reservepumpe

Betriebsstundenzähler für jede Pumpe

Betriebsstundenzähler für die gesamte

Anlage

Netz-Ein/Aus-Zähler für jede Anlage

Störungsprotokoll für die letzten 9

Störungen

Empfohlenes Zubehör (gesondert

bestellen)

Flexible Anschlussleitungen oder

Kompensatoren
