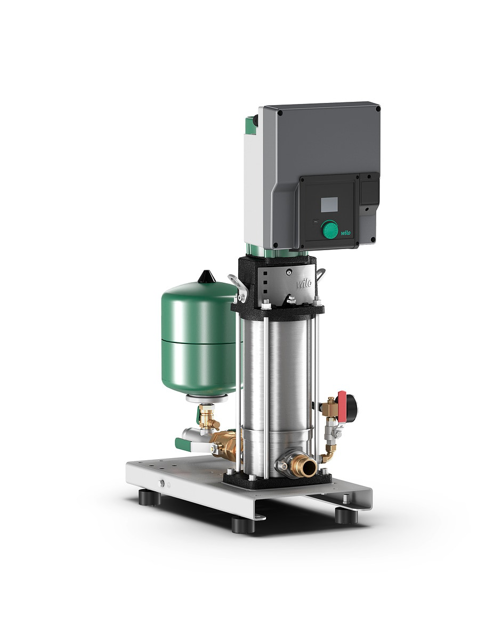

Wilo Einzelpumpenanlage
SiBoost2.0 Smart 1HELIX VE405-HS,G11/4
Kaufmännische Daten
| Artikelnummer | 4258691 |
| Preis (UVP) | 5.836,00 / Stck |
| Hauptwarengruppe | Druckerhöhung, Einpumpenanlage |
| Warengruppe | Wilo-SiBoost2.0 Smart 1 Helix VE |
Ausschreibungstext
Kompakt-Druckerhöhungsanlage für den
unmittelbaren oder mittelbaren
Anschluss. Bestehend aus
normalsaugenden, vertikalen Edelstahl
Hochdruckkreiselpumpen in
Trockenläuferausführung, wobei jede
Pumpe über einen Frequenzumrichter
verfügt. Anschlussfertig mit
Edelstahlverrohrung, auf Grundrahmen
montiert, mit allen erforderlichen Mess-
und Stelleinrichtungen.
Vollautomatische Wasserversorgung und
Druckerhöhung in Wohn-, Büro- und
Verwaltungsgebäuden, Hotels,
Krankenhäusern, Kaufhäusern (für diese
Zwecke sind gemäß DIN 1988 und DIN EN
806 Anlagen mit einer Reservepumpe
vorzusehen) sowie in Industriesystemen.
Förderung von:
Trinkwasser
Brauchwasser
Kühlwasser
Löschwasser (außer für Feuerlöschanlagen
gemäß DIN 14462 und mit Genehmigung der
örtlichen Brandschutzbehörden) oder
anderen Gebrauchswässern, die das
Material weder chemisch noch mechanisch
angreifen und keine abrasiven oder
langfaserigen Bestandteile enthalten.
Besonderheiten/Produktvorteile
Robustes System mit Edelstahl
Hochdruckkreiselpumpen der Baureihe
Helix2.0 VE und eingebautem
luftgekühltem Frequenzumrichter
Hocheffiziente Pumpenhydraulik in
Verbindung mit IE5 EC
MotorantriebÜberproportional große
Regelbandbreite des Frequenzumrichters
von 25 Hz bis maximal 60 Hz (je nach
Ausführung)
Integrierter Motorvollschutz über PTC
Integrierte Trockenlauferkennung mit
automatischer Abschaltung bei
Wassermangel über das Leistungskennfeld
der Motor-Regelelektronik
Kundenspezifische Anlage auf Anfrage
Ausstattung/Funktion
1 Pumpe der Baureihe Helix2.0 VE 2 bis
Helix2.0 VE 52, mit IE5 EC-Motorantrieb
und stufenlosem Regelbetrieb mit
integriertem Frequenzumrichter
Grundrahmen Stahl verzinkt mit
höhenverstellbaren Schwingungsdämpfern
zur Körperschallisolierung
Medienberührte Teile sind korrosionsfest
Verrohrung Edelstahl
Hauptschalter je nach Ausführung
vorhanden
Druckseitig:
Absperrarmatur
Rückflussverhinderer
Membrandruckbehälter 8 l, PN 16
Drucksensor 4
- 20 mA
Manometer
Saugseitig:
Drucksensor 4
- 20 mA
Manometer
Aufstellung auf verzinktem Grundrahmen
mit höhenverstellbaren
Schwingungsdämpfern, mit
Membrandruckgefäß (Volumen 8 l)
einschließlich Durchflussarmatur nach
DIN 4807, eingebautem
Rückflussverhinderer, Drucksensoren (4 -
20 mA) und Manometer für die
automatische Regelung des Systems über p
= konstant bzw. p = variabel.
Förderhöhen-Sollwert stufenlos
einstellbar über einen Druckknopf auf
dem Frequenzumrichter. Automatische
Nullmengenerkennung und Abschaltung.
Eingebauter Motorschutz durch
elektronische Stromüberwachung.
Mit Farbdisplay für die Anzeige des
Status und des Istdrucks, Bedienung über
einen Druckknopf für die Konfiguration
des Druckniveaus und der Sollwert
Standardeinstellungen sowie mit
potentialfreien Kontakten für Sammelstör
und Sammelbetriebsmeldung.
Verkabelt und anschlussfertig sowie mit
Absperrarmatur verrohrt, druckseitig am
Grundrahmen montiert.
Kompakt-Druckerhöhungsanlage für den
montiert, mit allen erforderlichen Mess-
und Stelleinrichtungen.
Vollautomatische Wasserversorgung und
Druckerhöhung in Wohn-, Büro- und
Verwaltungsgebäuden, Hotels,
Krankenhäusern, Kaufhäusern (für diese
Zwecke sind gemäß DIN 1988 und DIN EN
806 Anlagen mit einer Reservepumpe
vorzusehen) sowie in Industriesystemen.
Förderung von:
unmittelbaren oder mittelbaren
Trinkwasser
Brauchwasser
Kühlwasser
Löschwasser (außer für Feuerlöschanlagen
gemäß DIN 14462 und mit Genehmigung der
örtlichen Brandschutzbehörden) oder
anderen Gebrauchswässern, die das
Material weder chemisch noch mechanisch
angreifen und keine abrasiven oder
langfaserigen Bestandteile enthalten.
Anschluss. Bestehend aus
Besonderheiten/Produktvorteile
Robustes System mit Edelstahl
Hochdruckkreiselpumpen der Baureihe
Helix2.0 VE und eingebautem
luftgekühltem Frequenzumrichter
Hocheffiziente Pumpenhydraulik in
Verbindung mit IE5 EC
MotorantriebÜberproportional große
Regelbandbreite des Frequenzumrichters
von 25 Hz bis maximal 60 Hz (je nach
normalsaugenden, vertikalen Edelstahl
Ausführung)
Integrierter Motorvollschutz über PTC
Integrierte Trockenlauferkennung mit
automatischer Abschaltung bei
Wassermangel über das Leistungskennfeld
der Motor-Regelelektronik
Kundenspezifische Anlage auf Anfrage
Ausstattung/Funktion
1 Pumpe der Baureihe Helix2.0 VE 2 bis
Helix2.0 VE 52, mit IE5 EC-Motorantrieb
Hochdruckkreiselpumpen in
und stufenlosem Regelbetrieb mit
integriertem Frequenzumrichter
Grundrahmen Stahl verzinkt mit
höhenverstellbaren Schwingungsdämpfern
zur Körperschallisolierung
Medienberührte Teile sind korrosionsfest
Verrohrung Edelstahl
Hauptschalter je nach Ausführung
vorhanden
Druckseitig:
Trockenläuferausführung, wobei jede
Absperrarmatur
Rückflussverhinderer
Membrandruckbehälter 8 l, PN 16
Drucksensor 4
- 20 mA
Manometer
Saugseitig:
Drucksensor 4
- 20 mA
Manometer
Aufstellung auf verzinktem Grundrahmen
mit höhenverstellbaren
Pumpe über einen Frequenzumrichter
Schwingungsdämpfern, mit
Membrandruckgefäß (Volumen 8 l)
einschließlich Durchflussarmatur nach
DIN 4807, eingebautem
Rückflussverhinderer, Drucksensoren (4 -
20 mA) und Manometer für die
automatische Regelung des Systems über p
= konstant bzw. p = variabel.
Förderhöhen-Sollwert stufenlos
einstellbar über einen Druckknopf auf
verfügt. Anschlussfertig mit
dem Frequenzumrichter. Automatische
Nullmengenerkennung und Abschaltung.
Eingebauter Motorschutz durch
elektronische Stromüberwachung.
Mit Farbdisplay für die Anzeige des
Status und des Istdrucks, Bedienung über
einen Druckknopf für die Konfiguration
des Druckniveaus und der Sollwert
Standardeinstellungen sowie mit
potentialfreien Kontakten für Sammelstör
Edelstahlverrohrung, auf Grundrahmen
und Sammelbetriebsmeldung.
Verkabelt und anschlussfertig sowie mit
Absperrarmatur verrohrt, druckseitig am
Grundrahmen
montiert.
Technische Daten
| Breite (mm) | 1200 |
| Höhe (mm) | 1018 |
| Gewicht (kg) | 70,00 |
| Tiefe (mm) | 800 |
