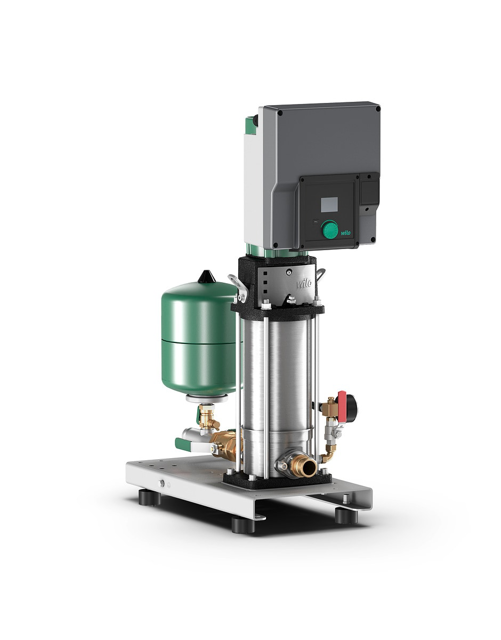

Wilo Einzelpumpenanlage
SiBoost2.0 Smart 1HELIX VE410,G11/4,2.2k

Kompakt-Druckerhöhungsanlage für den

unmittelbaren oder mittelbaren

Anschluss. Bestehend aus

normalsaugenden, vertikalen Edelstahl

Hochdruckkreiselpumpen in

Trockenläuferausführung, wobei jede

Pumpe über einen Frequenzumrichter

verfügt. Anschlussfertig mit

Edelstahlverrohrung, auf Grundrahmen

montiert, mit allen erforderlichen Mess-

und Stelleinrichtungen.

Vollautomatische Wasserversorgung und

Druckerhöhung in Wohn-, Büro- und

Verwaltungsgebäuden, Hotels,

Krankenhäusern, Kaufhäusern (für diese

Zwecke sind gemäß DIN 1988 und DIN EN

806 Anlagen mit einer Reservepumpe

vorzusehen) sowie in Industriesystemen.

Förderung von:

Trinkwasser

Brauchwasser

Kühlwasser

Löschwasser (außer für Feuerlöschanlagen

gemäß DIN 14462 und mit Genehmigung der

örtlichen Brandschutzbehörden) oder

anderen Gebrauchswässern, die das

Material weder chemisch noch mechanisch

angreifen und keine abrasiven oder

langfaserigen Bestandteile enthalten.

Besonderheiten/Produktvorteile

Robustes System mit Edelstahl

Hochdruckkreiselpumpen der Baureihe

Helix2.0 VE und eingebautem

luftgekühltem Frequenzumrichter

Hocheffiziente Pumpenhydraulik in

Verbindung mit IE5 EC

MotorantriebÜberproportional große

Regelbandbreite des Frequenzumrichters

von 25 Hz bis maximal 60 Hz (je nach

Ausführung)

Integrierter Motorvollschutz über PTC

Integrierte Trockenlauferkennung mit

automatischer Abschaltung bei

Wassermangel über das Leistungskennfeld

der Motor-Regelelektronik

Kundenspezifische Anlage auf Anfrage

Ausstattung/Funktion

1 Pumpe der Baureihe Helix2.0 VE 2 bis

Helix2.0 VE 52, mit IE5 EC-Motorantrieb

und stufenlosem Regelbetrieb mit

integriertem Frequenzumrichter

Grundrahmen Stahl verzinkt mit

höhenverstellbaren Schwingungsdämpfern

zur Körperschallisolierung

Medienberührte Teile sind korrosionsfest

Verrohrung Edelstahl

Hauptschalter je nach Ausführung

vorhanden

Druckseitig:

Absperrarmatur

Rückflussverhinderer

Membrandruckbehälter 8 l, PN 16

Drucksensor 4

- 20 mA

Manometer

Saugseitig:

Drucksensor 4

- 20 mA

Manometer

Aufstellung auf verzinktem Grundrahmen

mit höhenverstellbaren

Schwingungsdämpfern, mit

Membrandruckgefäß (Volumen 8 l)

einschließlich Durchflussarmatur nach

DIN 4807, eingebautem

Rückflussverhinderer, Drucksensoren (4 -

20 mA) und Manometer für die

automatische Regelung des Systems über p

= konstant bzw. p = variabel.

Förderhöhen-Sollwert stufenlos

einstellbar über einen Druckknopf auf

dem Frequenzumrichter. Automatische

Nullmengenerkennung und Abschaltung.

Eingebauter Motorschutz durch

elektronische Stromüberwachung.

Mit Farbdisplay für die Anzeige des

Status und des Istdrucks, Bedienung über

einen Druckknopf für die Konfiguration

des Druckniveaus und der Sollwert

Standardeinstellungen sowie mit

potentialfreien Kontakten für Sammelstör

und Sammelbetriebsmeldung.

Verkabelt und anschlussfertig sowie mit

Absperrarmatur verrohrt, druckseitig am

Grundrahmen montiert.
