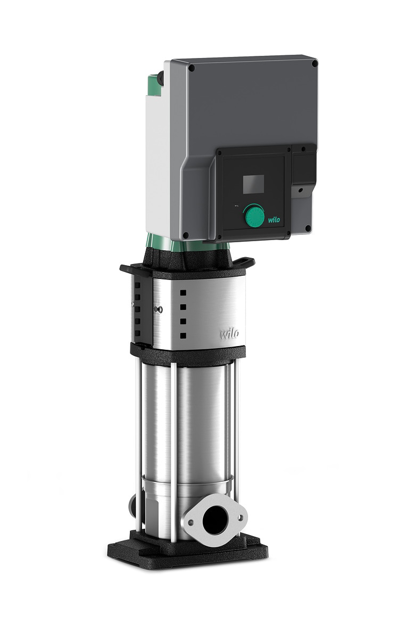

Wilo Hochdruck-Kreiselpumpe
Helix2.0-VE 1009-1/16/E/KS/3,G11/2,5.5kW

Hocheffiziente, normalsaugende Hochdruck

Kreiselpumpe in vertikaler Bauart mit

Inline-Anschlüssen, ausgestattet mit

elektronisch geregeltem EC-Motor der

Energieeffizienzklasse IE5 entsprechend

der IEC 60034-30-2.

Der Anschluss der Pumpen- und Motorwelle

erfolgt mittels Schalenkupplung. Ein

gesondertes Laternen-Kugellager stellt

die optimale Aufnahme von Axialkräften

sicher. Spezielle, fest angebaute

Hebeösen ermöglichen den einfachen

Einbau der Pumpe.

Die Pumpe ist geeignet für die

Wasserversorgung, Wasserverteilung und

Druckerhöhung, für industrielle

Umwälzsysteme, Prozesswasser,

geschlossene Kühlkreisläufe und

Heizungsanwendungen. Sie kann auch in

Waschanlagen sowie für die Bewässerung

verwendet werden.

Regelungsarten:

Festdrehzahl n-c: manuell mit dem grünen

Knopf oder mit Hilfe externer Signale

Konstanter Druck p-c, konstanter

Differenzdruck dp-c, variabler Druck p

v, variabler Differenzdruck dp-v:

Druckregelung mit Sensor,

Sollwerteinstellung mit grünem Knopf

oder mit Hilfe externer Signale

PID-Regelung: andere konstante

Regelungsvariablen (Temperatur,

Volumenstrom, Druck ...) mit Sensor,

Sollwerteinstellung mit grünem Knopf

oder mit Hilfe externer Signale

Das Elektronikmodul bietet verschiedene

Funktionen:

Erkennung des Maximaldruckgrenzwerts

Erkennung des Minimaldruckgrenzwerts

Wassermangelerkennung durch Ansaugsensor

Nullmengentest (offener Kreis)

No-Flow Stop (geschlossener Kreis)

Trockenlauferkennung

Berechnung des Volumenstroms mithilfe

eines Differenzdrucksensors

Pumpen-Kick

Fehler- und Warncodes

Überlastschutz

Steckplatz für Wilo CIF-Module PLR, LON,

BACnet MS/TP, Modbus RTU, CANopen,

Ethernet Multi-protocol (Modbus TCP,

BACnet/IP) für die Anbindung an die

Gebäudeautomation

Grüne LED zeigt den Pumpenstatus an

Blaue LED zeigt an, dass die Pumpe von

außen über eine Schnittstelle geregelt

wird

Zugangssperre

Analoger Eingang:

IN (AI 1): Eingang, Sensorsignal 4-20

mA, 0-10 V, 0-20 mA oder 2-10 V

IN (AI 2): Eingang, Sollwert 0-20 mA, 0

10 V, 4-20 mA oder 2-10 V

Digitaler Eingang IN (DI 1):

Extern AUS

Wassermangelerkennung durch binären

Eingang

Doppelpumpen-Management (zwei

Einzelpumpen)

Haupt-/Reservebetrieb

Pumpentausch im Haupt-/Reservebetrieb

nach 24 Stunden oder automatischer

Störumschaltung

Kabelgebundene Verbindung über Wilo Net

Hinweise zur Bauart

Die Baureihe Helix2.0-VE ist je nach

Ausführung mit einer

anwenderfreundlichen Gleitringdichtung

(X-Seal) in Kartuschen-Bauweise sowie

mit einer serienmäßigen Dichtung für

eine einfache Wartung bzw. mit einer

serienmäßigen Gleitringdichtung

ausgestattet.

Für Pumpen in den Ausführungen PN 16 und

PN 25 sind runde Gegenflansche aus

Grauguss oder Edelstahl, Schrauben,

Muttern und Dichtungen als Zubehör

erhältlich.

Die Ausbaukupplung ermöglicht einen

schnellen und einfachen Austausch der

Gleitringdichtung ohne Ausbau des Motors

(ab 5,5 kW).

Optional einsteckbare Wilo CIF-Module

PLR, LON, BACnet MS/TP, Modbus RTU,

CANopen, Ethernet Multi-protocol (Modbus

TCP, BACnet/IP) für die Anbindung an die

Gebäudeautomation
