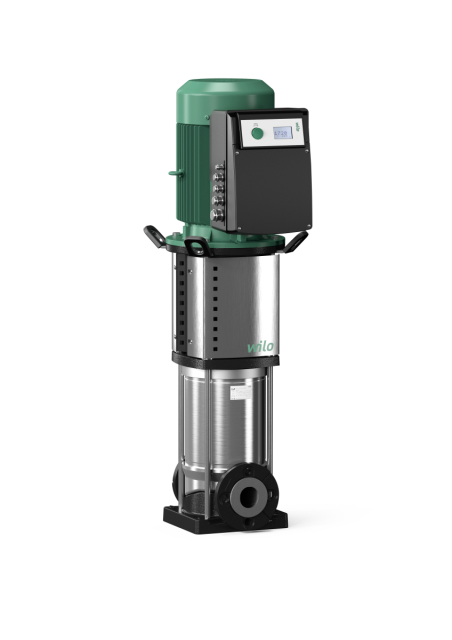

Wilo Hochdruck-Kreiselpumpe
Helix VE 405-1/16/E/S/M2,G 1,230V,1.1kW

Hocheffiziente Hochdruck-Kreiselpumpe in

vertikaler Ausführung mit Inline

Anschlüssen und integriertem,

luftgekühltem Frequenzumrichter. Der

integrierte Frequenzumrichter ermöglicht

einen variablen Druck und eine Drehzahl

Regelung.

Regelungsarten

Regelungsart 1: Manuelle

Drehzahlregelung über Potentiometer

Regelungsart 2: Druckregelung über

4 - 20 mA- bzw. 0 - 10 V-Sensorsignal,

Sollwert-Einstellung mit Potentiometer

bzw. über externes 0 - 10 V- bzw.

0 - 20 mA-Signal

Regelungsart 3: Drehzahlregelung über

externes 0 - 20 mA- bzw. 0 - 10 V-Signal

Elektronikmodul mit kurzschlussfestem

Spannungsausgang +24 V mit max.

Kontaktstärke von 30 mA. Modul mit

potentialfreien Kontakten für SSM, roter

und grüner LED.

Der Anschluss der Pumpen- und Motorwelle

erfolgt mittels Schalenkupplung. Ein

gesondertes Laternen-Kugellager stellt

die optimale Aufnahme von Axialkräften

sicher. Spezielle, fest angebaute

Hebeösen ermöglichen den einfachen

Einbau der Pumpe.

Die Pumpe ist geeignet für den Einsatz

in der Wasserversorgung und

Druckerhöhung, in industriellen

Umwälzsystemen sowie in

Prozesswasserkreisläufen und

geschlossenen Kühlkreisläufen. Sie kann

ferner in Feuerlöschanlagen,

Waschanlagen sowie für die Bewässerung

verwendet werden.

Besonderheiten/Produktvorteile

Wirkungsgradoptimierte, lasergeschweißte

und hocheffiziente 2D-/3D-Hydraulik (mit

Durchfluss- und Entgasungsoptimierung)

Korrosionsbeständige Laufräder,

Leiträder und Stufengehäuse

Hydraulik mit Durchfluss- und

Entgasungsoptimierung

Volumenstrom- und NPSH-optimiertes

Pumpengehäuse

Wartungsfreundliche Bauart

Trinkwasser-Zulassung für alle

mediumberührenden Teile

(EPDM-Version)

Werkstoffe

Laufrad: 1.4307, X2CrNi18-9

Pumpengehäuse: 1.4301, X5CrNi18-10

Material Dichtung: EPDM

Welle: 1.4301, X5CrNi18-10

Wellendichtung: Q1BE3GG

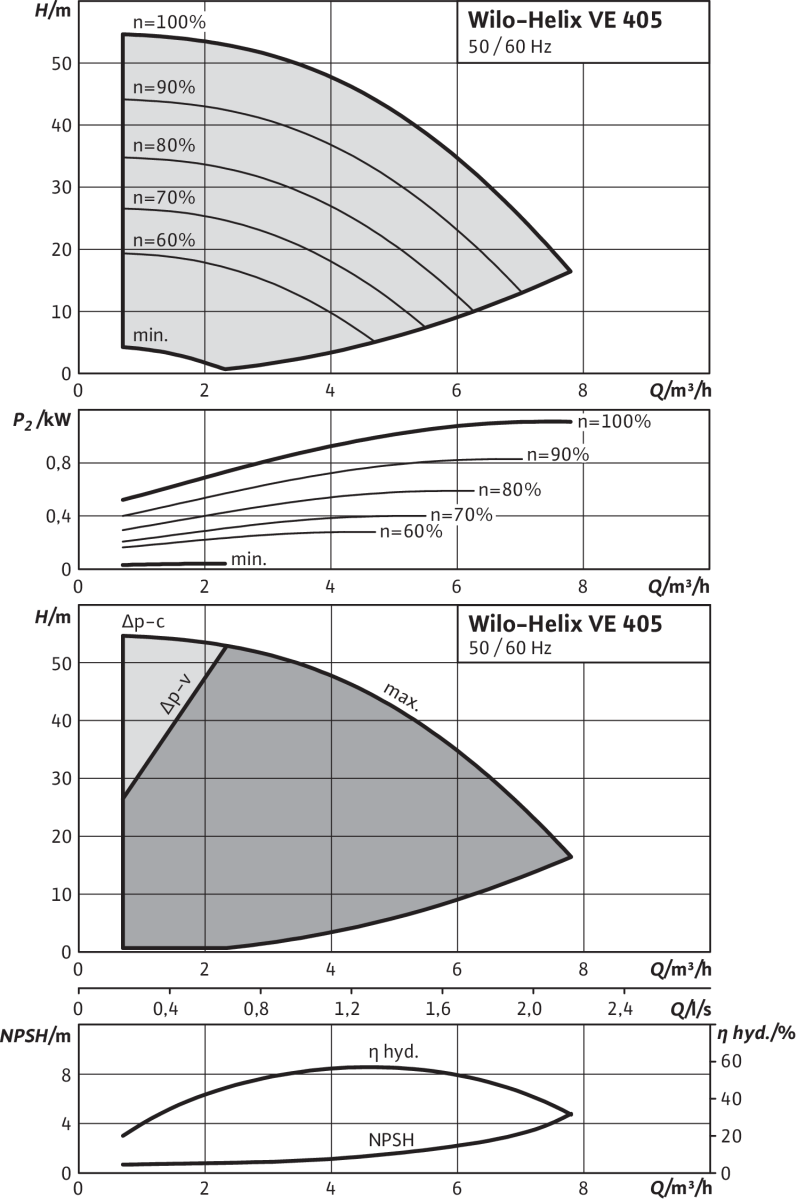

Betriebsdaten

Motordaten

Einbaumaße

Bestellinformationen
