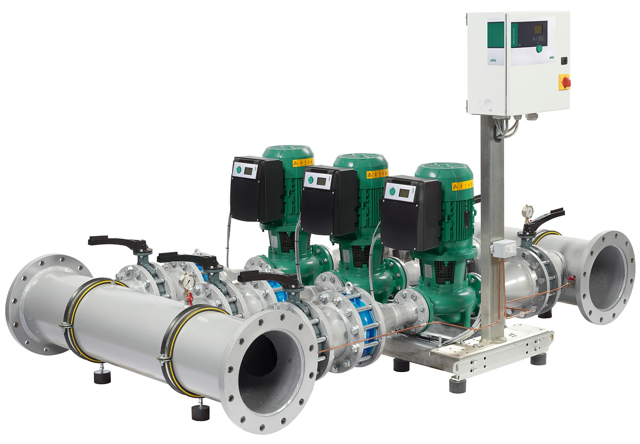

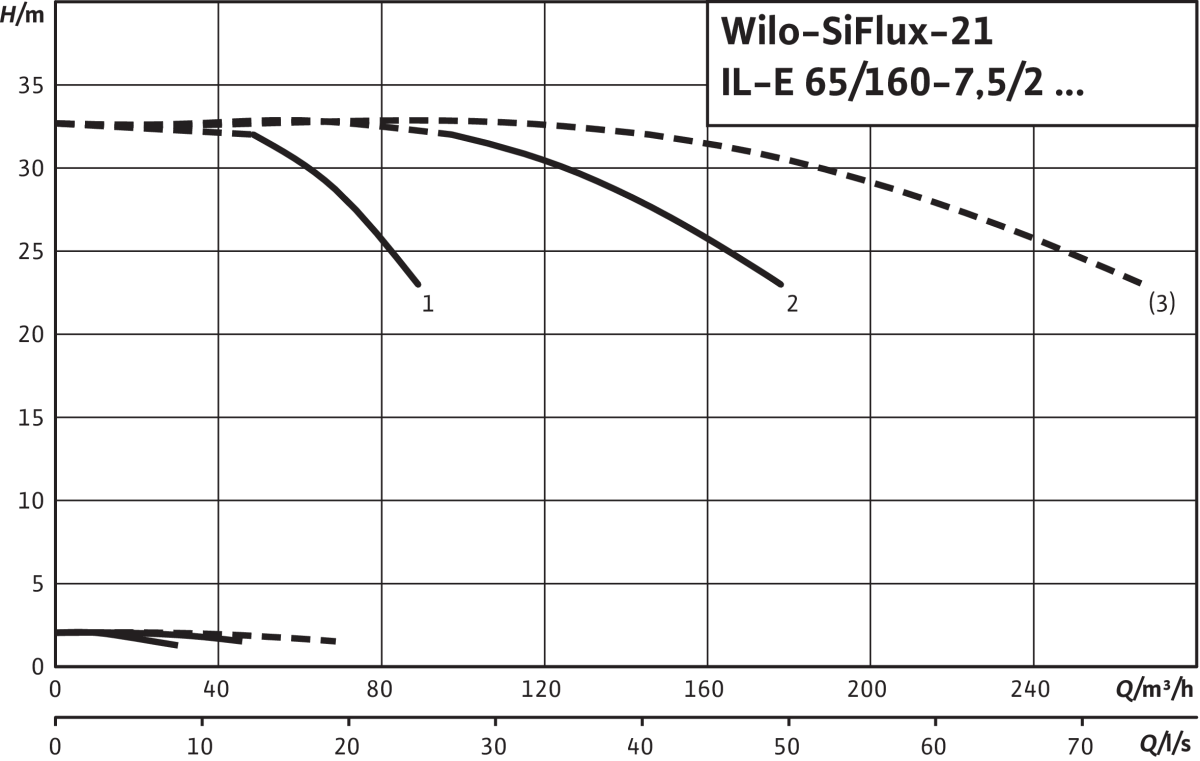

Wilo Mehrpumpenanlage
SiFlux 21-IL-E 65/160-7,5/2-SC-16-T4

Hocheffiziente, vormontierte

Mehrpumpenanlage für Heizungs- und

Klimaanwendungen bestehend aus einer

Grundplatte mit Schwingungsdämpfern,

Flanschabstandhaltern, 2 lackierten

Stahlverteilern mit saug- und

druckseitigen Manometern, n elektronisch

gesteuerten Inline-Pumpen (einschl. 1

Reservepumpe), einem SCe-HLKK

Schaltgerät mit Anschluss,

Rückschlagklappen auf der Enddruckseite,

manuellen Absperrventilen,

Gegenflanschen mit Abdichtung auf der

Lade- und auf der Enddruckseite, Konen

und einem Differenzdruckgeber mit

Anschlussleitungen.

Diese betriebsbereite, eigenständige

Anlage ist vor allem auf das Pumpen von

Heizungswasser (nach VD 2035),

Kaltwasser und Wasser-Glykol-Gemischen

ohne abrasive Stoffe in geschlossenen

Kreisläufen von Heizungs-, Klima- und

Kälteanlagen ausgelegt. Mit

Gleitringdichtung zum Pumpen von Wasser

bis zu Tmax.=+120 oC.

Hinweis: Werden Wasser-Glykol-Gemische

(oder Fördermedien mit anderer

Viskosität als reines Wasser)

eingesetzt, so ist vorab die Freigabe

durch Wilo erforderlich.

Schaltgerät

Hardware

Voll elektronischer Smart-Regler (SCe)

in einem Stahlblechgehäuse, bestehend

aus interner Spannungsversorgung,

Mikroprozessor mit 'Soft-SPS', analogen

und digitalen Eingängen und Ausgängen,

LC-Display (hintergrundbeleuchtet) für

die Anzeige der Betriebsdaten,

Reglerparameter, Betriebszustände der

Pumpen, Fehlermeldungen und des

Historienspeichers. LEDs zur Anzeige des

Anlagenzustands (Betrieb/Störung).

Einstellung der Betriebsparameter und

Erkennung von Störmeldungen über 'Grüne

Knopf-Technologie'. Feststellbarer

Hauptschalter. Potenzialfreie Kontakte

für Sammelbetriebsmeldungen und

Sammelstörmeldungen (SBM/SSM). Kontakte

für Extern Ein/Aus und zweiten Sollwert.

Drahtbruchüberwachung des Transmitter

Pfads. Absicherung der Pumpenmotoren und

des Frequenzumrichters in der

Direktanlaufversion: über

Motorschutzschalter, in der SD-Version:

Sicherung in Kombination mit Thermo

Stellgliedern. Schütze zur Zuschaltung

der Pumpen in der SD-Version,

einschließlich Thermo-Stellgliedern und

Zeitrelais in der

Sterndreieckkombination.

Automatische, lastabhängige Zuschaltung

von 1 bis n Spitzenlastpumpe(n),

abhängig von den Regelgrößen

Druck

- konstant, p-c

Differenzdruck

- konstant, dp-c

Temperaturregler, n=f (Tx)

Drehzahlregler, n=f (analog In)

Differenztemperatur- konstant, dT

Frequenzumrichter mit Sinusfilter für

eine stufenlose Regelung der

Grundlastpumpe. Istwertanzeige über

analoges Signal 0-10 V für Außenmessungs

/Anzeigemöglichkeit, 10 V entsprechen

dem endgültigen Sensorwert. Externe

Sollwertfernverstellung über 4...20 mA

Signal.

Pumpen

Trockenläufer-Kreiselpumpe in Inline

Bauart mit eingebautem Frequenzumrichter

für elektronische Steuerung in der

Betriebsart 'Differenzdruck-konstant'

(dp-c).

Lieferumfang

Mehrpumpenanlage Wilo-SiFlux

Einbau- und Betriebsanleitung Wilo

SiFlux

Einbau- und Betriebsanleitung Pumpe

Einbau- und Betriebsanleitung

Schaltgerät
