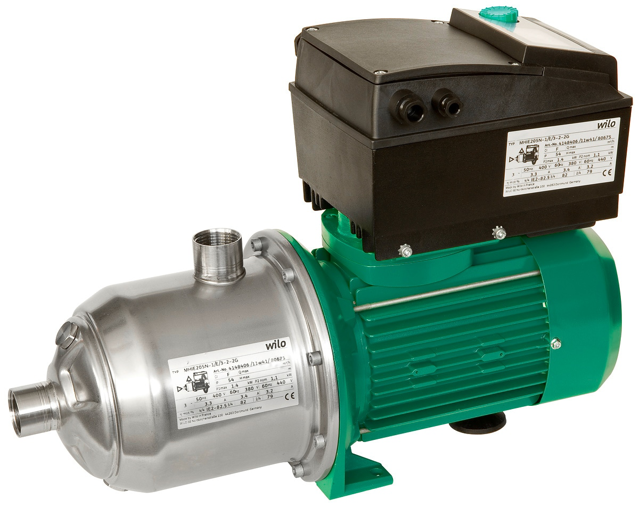

Wilo Hochdruck-Kreiselpumpe Economy
MHIE 1602N-1/E/3-2-2G,G2/G11/2,2.2kW

Normalsaugende, mehrstufige, horizontale

Hochdruck-Kreiselpumpe in Block-Bauart

mit horizontalem Ansaug- und vertikalem

Druckstutzen sowie eingebautem,

luftgekühltem Frequenzumrichter. Der

integrierte Frequenzumrichter ermöglicht

eine variable Drehzahl, Druck- und PID

Regelung.

Drehzahlregelung

"Drehzahlregelung": Manuell durch grünen

Knopf oder durch externe Signale

'Differenzdruck, konstant':

Druckregelung mit Drucksensor,

Sollwerteinstellung durch grünen Knopf

oder externe Signale

'PID-Regelung': andere konstante

Steuerungsvariablen (Temperatur,

Volumenstrom, Druck....) mit Sensor,

Sollwert-Einstellung mit dem grünen

Knopf, mithilfe externer Signale

Das Elektronikmodul bietet verschiedene

Schutzfunktionen einschließlich

Überlastschutz, Wassermangelerkennung

als auch Schutz vor Netzunterspannung

oder -überspannung, hoher

Umgebungstemperatur, Phasenausfall,

blockierten Pumpen und Kurzschluss.

Fehlermeldungen werden über das Display

ausgegeben.

Elektronikmodul mit kurzschlussfestem

Spannungsausgang +24 V mit max.

Kontaktstärke von 30 mA. Modul mit

potentialfreien Kontakten für SSM, roter

und grüner LED.

Eingang:

In1: Eingang, Sensorsignal 4

- 20 mA, 0

10 V, 0

- 20 mA oder 2

- 10 V

In2: Eingang, Sollwert 0

- 20 mA, 0

- 10

V, 4

- 20 mA oder 2

- 10 V

Ausgang:

Spannungsausgang +24 V mit max.

Kontaktstärke von 50 mA

Potentialfreie Sammelbetriebs- und

Sammelstörmeldungen

Ext. Ein/Aus-Modus.

Infrarotkommunikation

Steckplatz für Wilo-IF-Module Modbus,

BACnet, CAN, PLR, LON für die Anbindung

an die Gebäudeautomation

Pumpe in kompakter Bauart mit

durchgehender Motor-Pumpenwelle und

drehrichtungsunabhängiger

Gleitringdichtung.

Pumpe geeignet für den Einsatz in der

Wasserversorgung und Druckerhöhung,

industriellen Umwälzsystemen,

Prozesswasser- und

Kühlwasserkreisläufen,

Feuerlöschanlagen, Waschanlagen und der

Bewässerung. Sie kann ferner in

Feuerlöschanlagen, Waschanlagen sowie

für die Bewässerung verwendet werden.

Besonderheiten/Produktvorteile

Platzsparende, kompakte Block-Bauart

Alle hydraulischen und medienberührenden

Teile, wie z. B. Stufenkammern,

Laufräder, Leitrad-Vorrichtungen und

Pumpengehäuse, aus Edelstahl.

Grüne-Knopf-Technologie und Display

ermöglichen eine besonders einfache

Parametrierung und Betrieb des

Elektronikmoduls.

Trinkwasser-Zulassung (ACS, KTW, WRAS)

für alle medienberührenden Bauteile

(EPDM-Version)

Lieferumfang

Wilo-Multivert MHIE-Hochdruck

Kreiselpumpe

Einbau- und Betriebsanleitung

Hinweise zur Bauart

Optionale, einsteckbare IF-Module

Sensoren sind als Zubehör erhältlich.

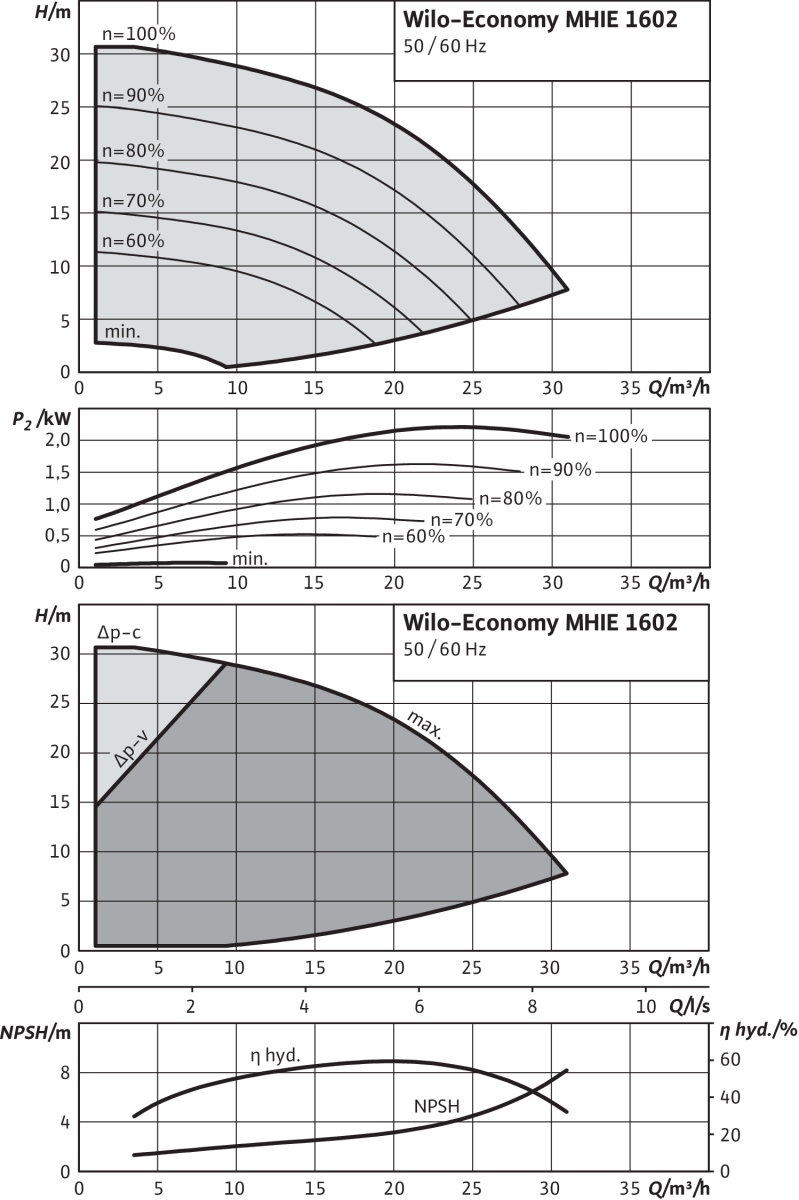

Betriebsdaten

Motordaten

Netzanschluss:

Spannungstoleranz:

Motornennleistung: 2200 W

Motor-Effizienzklasse:

Nennstrom: 5.6 A

Nenndrehzahl: 3500 U/Min

Motorwirkungsgrad 50

Motorwirkungsgrad 75

Motorwirkungsgrad 100

Fördermedium: Water

Isolationsklasse: F

Schutzart:

Werkstoffe

Pumpengehäuse: Stainless steel

Laufrad: Stainless steel

Welle: Stainless steel

Wellendichtung: BQ1E3GG

Material Dichtung: EPDM

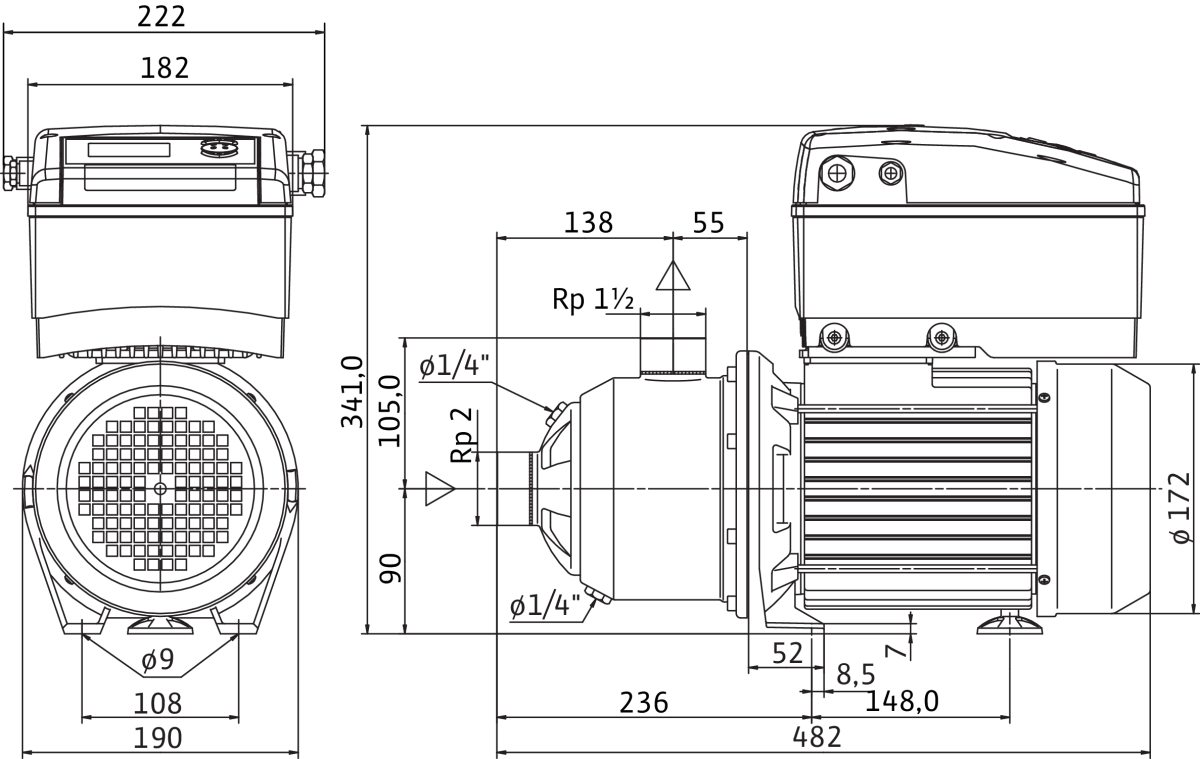

Einbaumaße

Saugseitiger Rohranschluss: Rp 2

Produktdaten

Druckseitiger Rohranschluss: Rp 11/2

Bestellinformationen

Fabrikat:

Produktbezeichnung: Economy MHIE 1602N

(3x380/400/440

V, EPDM)

Gewicht netto ca.: 25.3 kg

Artikelnummer: 4148430

Min. Medientemperatur: -15 oC

Max. Medientemperatur: 110 oC

Min. Umgebungstemperatur: -15 oC

Max. Umgebungstemperatur: 50 oC

Maximaler Betriebsdruck: 10 bar

Maximaler Zulaufdruck: 6 bar
