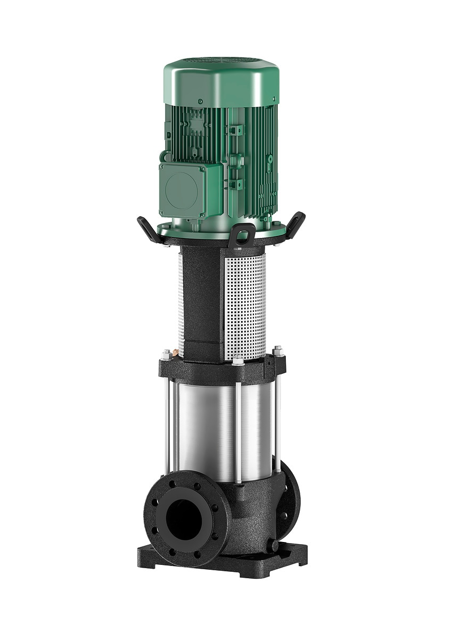

Wilo Hochdruck-Kreiselpumpe
MVI 9503/2-3/16/E/3-400-50,DN100,22kW

Normalsaugende vertikale Hochdruck

Kreiselpumpe in Inline-Bauart

Der Anschluss der Pumpenwelle und der

Motorwelle des IEC-Norm-Motors erfolgt

mittels Schalenkupplung. Ein

gesondertes Laternen-Kugellager stellt

die optimale Aufnahme von Axialkräften

sicher. Zwischenlager in der Hydraulik

gewährleisten eine lange Lebensdauer.

Pumpe geeignet für den Einsatz in der

Wasserversorgung und Druckerhöhung,

industriellen Umwälzsystemen,

Prozesswasser- und

Kühlwasserkreisläufen,

Feuerlöschanlagen, Waschanlagen und der

Bewässerung. Sie kann ferner in

Feuerlöschanlagen, Waschanlagen sowie

für die Bewässerung verwendet werden.

Besonderheiten/Produktvorteile

Korrosionsbeständige Lauf- und Leiträder

und Stufengehäuse

Lieferumfang

Wilo-Multivert MVI-Hochdruck

Kreiselpumpe

Einbau- und Betriebsanleitung

Hinweise zur Bauart

Der Motorschutz ist auf Anfrage oder

bauseitig vorzusehen.

Die Ausbaukupplung (bei >= 15 kW)

ermöglicht einen Austausch der

Gleitringdichtung, ohne Ausbau des

Motors

Gegenflansche sind als Zubehör

erhältlich.

Bypass-Sets sind als Zubehör erhältlich.

Normalsaugende vertikale Hochdruck

Pumpe geeignet für den Einsatz in der

Wasserversorgung und Druckerhöhung,

industriellen Umwälzsystemen,

Prozesswasser- und

Kühlwasserkreisläufen,

Feuerlöschanlagen, Waschanlagen und der

Bewässerung. Sie kann ferner in

Feuerlöschanlagen, Waschanlagen sowie

für die Bewässerung verwendet werden.

Besonderheiten/Produktvorteile

Kreiselpumpe in Inline-Bauart

Korrosionsbeständige Lauf- und Leiträder

und Stufengehäuse

Lieferumfang

Wilo-Multivert MVI-Hochdruck

Kreiselpumpe

Einbau- und Betriebsanleitung

Hinweise zur Bauart

Der Motorschutz ist auf Anfrage oder

bauseitig vorzusehen.

Die Ausbaukupplung (bei >= 15 kW)

Der Anschluss der Pumpenwelle und der

ermöglicht einen Austausch der

Gleitringdichtung, ohne Ausbau des

Motors

Gegenflansche sind als Zubehör

erhältlich.

Bypass-Sets sind als Zubehör erhältlich.

Betriebsdaten

Fördermedium: Wasser

Produktdaten

Min. Medientemperatur: -15 oC

Motorwelle des IEC-Norm-Motors erfolgt

Max. Medientemperatur: 120 oC

Min. Umgebungstemperatur: -15 oC

Max. Umgebungstemperatur: 50 oC

Maximaler Betriebsdruck: 16 bar

Maximaler Zulaufdruck: 10 bar

Mindesteffizienzindex (MEI): 0.4

Motordaten

Netzanschluss: 3x400 V, 50 Hz

Spannungstoleranz: +-10 %

Motornennleistung: 22000 W

mittels Schalenkupplung. Ein

Motor-Effizienzklasse: IE3

Nennstrom: 39.1 A

Nenndrehzahl: 2940 U/Min

Leistungsfaktor: 0.87

Motorwirkungsgrad 50%: 92.7 %

Motorwirkungsgrad 75%: 92.7 %

Motorwirkungsgrad 100%: 92.7 %

Isolationsklasse: F

Schutzart: IP55

Werkstoffe

gesondertes Laternen-Kugellager stellt

Pumpengehäuse: Grauguss

Laufrad: Edelstahl

Welle: Edelstahl

Wellendichtung: U3BE3GG

Material Dichtung: EPDM

Einbaumaße

Saugseitiger Rohranschluss: DN 100

Druckseitiger Rohranschluss: DN 100

Bestellinformationen

Fabrikat: Wilo

die optimale Aufnahme von Axialkräften

Produktbezeichnung: Multivert MVI 9503/2

(3x400V, EPDM, PN 16)

Gewicht netto ca.: 211 kg

Artikelnummer: 4082539

sicher. Zwischenlager in der Hydraulik

gewährleisten eine lange Lebensdauer.
