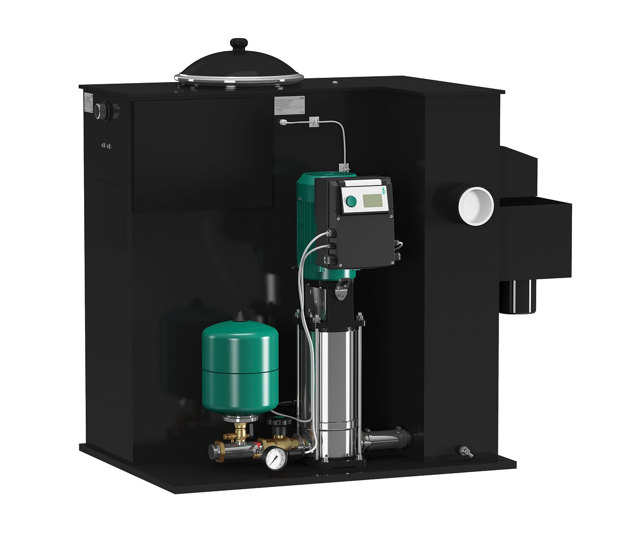

Wilo Einzelpumpenanlage
COR/T-1 Helix VE 603-GE,1.1kW
Kaufmännische Daten
| Artikelnummer | 2547968 |
| Preis (UVP) | 8.625,00 / Stck |
| Hauptwarengruppe | Druckerhöhung, Anlagen |
| Warengruppe | Wilo-Comfort-Vario COR/T-1 Helix VE-GE |
| Auslaufdatum | 14.03.2024 |
Ausschreibungstext
Kompakt-Druckerhöhungsanlage, mit
Vorbehälter zur Systemtrennung
(Trinkwasser/Trinkwasser oder
Trinkwasser/Nicht-Trinkwasser), gemäß
DIN 1988 und DIN EN 1717
(Flüssigkeitskategorie 5) für den
mittelbaren Anschluss. Bestehend aus
Vorbehälter, Schwimmerventil,
Schwimmerschalter als Trockenlaufschutz
Signalgeber und einer normalsaugenden,
vertikalen Edelstahl
Hochdruckkreiselpumpe in
Trockenläuferausführung inkl.
luftgekühltem integrierten
Frequenzumformer. Anschlussfertig mit
Verrohrung auf PE Grundrahmen montiert,
mit allen erforderlichen Mess-und
Stelleinrichtungen.
Zur Trinkwassertrennung sowie
vollautomatischen Wasserversorgung und
Druckerhöhung in Wohn-, Büro- und
Verwaltungsgebäuden, Hotels,
Krankenhäusern, Kaufhäusern (im
Geltungsbereich der DIN 1988 und DIN EN
806 sind hierfür Anlagen mit einer
Reservepumpe vorzusehen) sowie in
Industriesystemen.
Zur Förderung von Trinkwasser,
Brauchwasser, Kühlwasser, Löschwasser
(außer für Feuerlöschanlagen gemäß
DIN14462 und mit Genehmigung der
örtlichen Brandschutzbehörden) oder
anderen Gebrauchswässern die die
verwendeten Werkstoffe weder chemisch
noch mechanisch angreifen und keine
abrasiven oder langfaserigen
Bestandteile enthalten.
Besonderheiten/ Produktvorteile
Einfache Bedienung und Konfiguration
durch den grünen Knopf und Display
Trinkwasser-Zulassung der Pumpe für alle
medienberührten Teile (EPDM Version)
Hocheffiziente Pumpenhydraulik der
Baureihe Helix VE in Verbindung mit IE4
IEC-Normmotoren und stufenlosem
Regelbetrieb mit integriertem
Frequenzumformer
Überproportional große Regelbandbreite
des Frequenzumformers von 25 Hz bis zu
60 Hz maximal (versionsabhängig)
Drehrichtungsunabhängige
Gleitringdichtung der Pumpen
Integrierter Motorvollschutz über PTC
Integrierte Wassermangelerkennung mit
automatischer Abschaltung über das
Leistungskennfeld der Motor
Regelelektronik
Medienberührte Teile sind korrosionsfest
Vorbehälter aus Polyethylen (PE) mit
Betriebsüberlauf (HT) sowie Not
Überlaufschlitz gemäß DIN EN 13077
(optional mit Überlaufkasten inkl.
Schmutzschutz erweiterbar)
Zulaufventil auslaufberuhigt sowie
werksseitig verdrehsicher montiert
Druckverlustoptimierte Hydraulik der
Gesamtanlage
Werkseitige Prüfung und Voreinstellung
auf optimalen Arbeitsbereich (inklusive
Werksprüfprotokoll)
Ausstattung/ Funktion
Eine Pumpe der Baureihe Helix VE, mit
IE4-äquivalentem Normmotor und
stufenlosem Regelbetrieb mit
integriertem Frequenzumformer
Grundrahmen aus Polyethylen (PE)
Absperrarmatur auf der Druckseite
Rückflussverhinderer auf der Saugseite
Membrandruckbehälter 8 l, PN16 inkl.
Durchflussarmatur nach DIN 4807,
Druckseite
Drucksensor, Druckseite
Manometer, Druckseite
Drucksensor, Saugseite
Diese Wilo-Druckerhöhungsanlage kann auf
Anfrage als Sonderanlage mit Schaltgerät
Wilo-SCe ausgeführt werden.
Kompakt-Druckerhöhungsanlage, mit
Signalgeber und einer normalsaugenden,
vertikalen Edelstahl
Hochdruckkreiselpumpe in
Trockenläuferausführung inkl.
luftgekühltem integrierten
Frequenzumformer. Anschlussfertig mit
Verrohrung auf PE Grundrahmen montiert,
mit allen erforderlichen Mess-und
Stelleinrichtungen.
Zur Trinkwassertrennung sowie
Vorbehälter zur Systemtrennung
vollautomatischen Wasserversorgung und
Druckerhöhung in Wohn-, Büro- und
Verwaltungsgebäuden, Hotels,
Krankenhäusern, Kaufhäusern (im
Geltungsbereich der DIN 1988 und DIN EN
806 sind hierfür Anlagen mit einer
Reservepumpe vorzusehen) sowie in
Industriesystemen.
Zur Förderung von Trinkwasser,
Brauchwasser, Kühlwasser, Löschwasser
(Trinkwasser/Trinkwasser oder
(außer für Feuerlöschanlagen gemäß
DIN14462 und mit Genehmigung der
örtlichen Brandschutzbehörden) oder
anderen Gebrauchswässern die die
verwendeten Werkstoffe weder chemisch
noch mechanisch angreifen und keine
abrasiven oder langfaserigen
Bestandteile enthalten.
Besonderheiten/ Produktvorteile
Einfache Bedienung und Konfiguration
Trinkwasser/Nicht-Trinkwasser), gemäß
durch den grünen Knopf und Display
Trinkwasser-Zulassung der Pumpe für alle
medienberührten Teile (EPDM Version)
Hocheffiziente Pumpenhydraulik der
Baureihe Helix VE in Verbindung mit IE4
IEC-Normmotoren und stufenlosem
Regelbetrieb mit integriertem
Frequenzumformer
Überproportional große Regelbandbreite
des Frequenzumformers von 25 Hz bis zu
DIN 1988 und DIN EN 1717
60 Hz maximal (versionsabhängig)
Drehrichtungsunabhängige
Gleitringdichtung der Pumpen
Integrierter Motorvollschutz über PTC
Integrierte Wassermangelerkennung mit
automatischer Abschaltung über das
Leistungskennfeld der Motor
Regelelektronik
Medienberührte Teile sind korrosionsfest
Vorbehälter aus Polyethylen (PE) mit
(Flüssigkeitskategorie 5) für den
Betriebsüberlauf (HT) sowie Not
Überlaufschlitz gemäß DIN EN 13077
(optional mit Überlaufkasten inkl.
Schmutzschutz erweiterbar)
Zulaufventil auslaufberuhigt sowie
werksseitig verdrehsicher montiert
Druckverlustoptimierte Hydraulik der
Gesamtanlage
Werkseitige Prüfung und Voreinstellung
auf optimalen Arbeitsbereich (inklusive
mittelbaren Anschluss. Bestehend aus
Werksprüfprotokoll)
Ausstattung/ Funktion
Eine Pumpe der Baureihe Helix VE, mit
IE4-äquivalentem Normmotor und
stufenlosem Regelbetrieb mit
integriertem Frequenzumformer
Grundrahmen aus Polyethylen (PE)
Absperrarmatur auf der Druckseite
Rückflussverhinderer auf der Saugseite
Membrandruckbehälter 8 l, PN16 inkl.
Vorbehälter, Schwimmerventil,
Durchflussarmatur nach DIN 4807,
Druckseite
Drucksensor, Druckseite
Manometer, Druckseite
Drucksensor, Saugseite
Diese Wilo-Druckerhöhungsanlage kann auf
Anfrage als Sonderanlage mit Schaltgerät
Wilo-SCe
ausgeführt werden.
Schwimmerschalter als Trockenlaufschutz
Technische Daten
| Breite (mm) | 1300 |
| Höhe (mm) | 1330 |
| Gewicht (kg) | 128,00 |
| Tiefe (mm) | 1050 |
