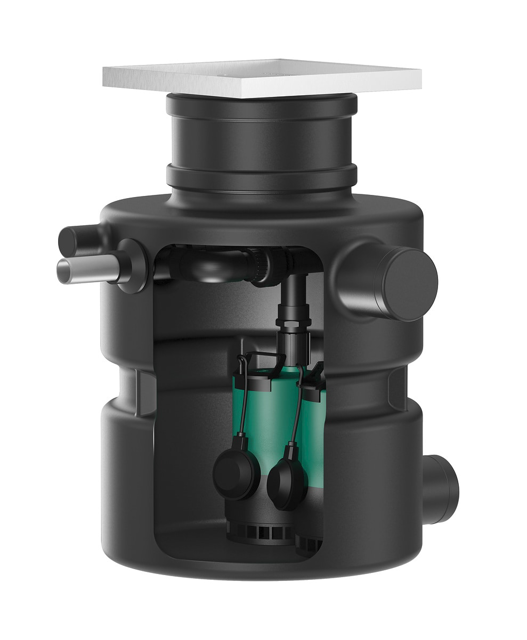

Wilo Unterflur-Hebeanlage
BOX-32/11HD DS U,230V,0.55kW,EC-L
Kaufmännische Daten
| Artikelnummer | 2546509 |
| Preis (WLP) | 3.932,00 / Stck |
| Hauptwarengruppe | Abwasser, Hebeanlagen Schmutz. |
| Warengruppe | Wilo-DrainLift Box |
| Rabattgruppe | PG7 Kl. Abwasserp. |
| Maße inkl. Verpackung | 1200 x 800 x 1200 mm; 62 kg |
Ausschreibungstext
Kompakte, vollautomatisch arbeitende
Abwasser-Hebeanlage für die
Unterflurinstallation innerhalb von
Gebäuden.
Fördermedium
Zur Sammlung und Förderung in häuslichen
Bereichen von:
Abwasser ohne Fäkalien
Abwasserförderung nach 12050
Die Abwasser-Hebeanlage erfüllt die
Anforderungen nach EN 12050-2.
Konstruktion
Gas- und wasserdichter Sammelbehälter
aus Kunststoff mit ablagerungsfreiem
Innenraum. Zwei um 180o versetzte DN 100
Anschlüsse für den Zulauf sowie die
Entlüftung und Kabelführung. Der
Druckanschluss ist 90o seitlich versetzt
zu den beiden Anschlüssen angeordnet.
Für eine einfache Wartung der Anlage
dient der Deckel als Revisionsöffnung.
Abwasserpumpe mit integrierter
Wirbeleinrichtung (Twisterfunktion),
offenem Mehrkanallaufrad und vertikalem
Gewindeanschluss. Pumpengehäuse,
Saugkorb und Laufrad aus
Verbundwerkstoff. 1x-Motor
(Mantelkühlung) mit integriertem
Betriebskondensator und
selbstschaltender thermischer
Motorüberwachung. Motorgehäuse aus
Edelstahl. Ölgefüllte Dichtungskammer
mit doppelter Abdichtung: motorseitig
ist ein Wellendichtring, pumpenseitig
eine Gleitringdichtung verbaut.
Anschlusskabel mit Schwimmerschalter und
angebautem Stecker (CEE 7/7).
Die Twisterfunktion sorgt für eine
ständige Verwirbelung im Saugbereich der
Pumpe. Die Verwirbelungen verhindern ein
Absinken und Festsetzen der Sinkstoffe.
Damit wird ein sauberer Pumpensumpf
erreicht und eine Geruchsbildung
vermindert.
Die Niveausteuerung erfolgt über einen
separaten Schwimmerschalter im Behälter
und ein Schaltgerät. Das Schaltgerät ist
voreingestellt. Der Schaltpunkt 'Pumpe
Ein' ist durch die Kabellänge des
Schwimmerschalters voreingestellt. Der
Schaltpunkt für 'Pumpe Aus' ist über die
eingestellte Nachlaufzeit im Schaltgerät
definiert. Das Schaltgerät bietet die
folgenden Funktionen:
Sammelstörmeldung (SSM)
Hochwasseralarm
- Zusätzlicher
Schwimmerschalter als Zubehör erhältlich
Integrierter Summer, netzunabhängig
- 9
V-Akku im Lieferumfang enthalten
Lieferumfang
Kunststoffschacht mit eingebauter
Verrohrung
Verrohrung mit Rückflussverhinderer und
Hosenrohr
Zwei Pumpen mit Stecker
Druckschlauch (Innendurchmesser: 40
mm/1,5 in, Länge: 7 cm/2,8 in) inkl.
Schlauchschellen
O-Ring zur Abdichtung der
Behälterabdeckung und als
Geruchsverschluss
Behälterabdeckung mit Fliesenrahmen und
Fußbodenablauf
Rohbauabdeckung
Schaltgerät mit Schwimmerschalter und
Stecker
9 V Akku
Einbau- und Betriebsanleitung
Kompakte, vollautomatisch arbeitende
Die Abwasser-Hebeanlage erfüllt die
Anforderungen nach EN 12050-2.
Konstruktion
Gas- und wasserdichter Sammelbehälter
aus Kunststoff mit ablagerungsfreiem
Innenraum. Zwei um 180o versetzte DN 100
Anschlüsse für den Zulauf sowie die
Entlüftung und Kabelführung. Der
Druckanschluss ist 90o seitlich versetzt
zu den beiden Anschlüssen angeordnet.
Abwasser-Hebeanlage für die
Für eine einfache Wartung der Anlage
dient der Deckel als Revisionsöffnung.
Abwasserpumpe mit integrierter
Wirbeleinrichtung (Twisterfunktion),
offenem Mehrkanallaufrad und vertikalem
Gewindeanschluss. Pumpengehäuse,
Saugkorb und Laufrad aus
Verbundwerkstoff. 1x-Motor
(Mantelkühlung) mit integriertem
Betriebskondensator und
Unterflurinstallation innerhalb von
selbstschaltender thermischer
Motorüberwachung. Motorgehäuse aus
Edelstahl. Ölgefüllte Dichtungskammer
mit doppelter Abdichtung: motorseitig
ist ein Wellendichtring, pumpenseitig
eine Gleitringdichtung verbaut.
Anschlusskabel mit Schwimmerschalter und
angebautem Stecker (CEE 7/7).
Die Twisterfunktion sorgt für eine
ständige Verwirbelung im Saugbereich der
Gebäuden.
Pumpe. Die Verwirbelungen verhindern ein
Absinken und Festsetzen der Sinkstoffe.
Damit wird ein sauberer Pumpensumpf
erreicht und eine Geruchsbildung
vermindert.
Die Niveausteuerung erfolgt über einen
separaten Schwimmerschalter im Behälter
und ein Schaltgerät. Das Schaltgerät ist
voreingestellt. Der Schaltpunkt 'Pumpe
Ein' ist durch die Kabellänge des
Fördermedium
Schwimmerschalters voreingestellt. Der
Schaltpunkt für 'Pumpe Aus' ist über die
eingestellte Nachlaufzeit im Schaltgerät
definiert. Das Schaltgerät bietet die
folgenden Funktionen:
Sammelstörmeldung (SSM)
Hochwasseralarm
- Zusätzlicher
Schwimmerschalter als Zubehör erhältlich
Integrierter Summer, netzunabhängig
- 9
V-Akku im Lieferumfang enthalten
Zur Sammlung und Förderung in häuslichen
Lieferumfang
Kunststoffschacht mit eingebauter
Verrohrung
Verrohrung mit Rückflussverhinderer und
Hosenrohr
Zwei Pumpen mit Stecker
Druckschlauch (Innendurchmesser: 40
mm/1,5 in, Länge: 7 cm/2,8 in) inkl.
Schlauchschellen
O-Ring zur Abdichtung der
Bereichen von:
Behälterabdeckung und als
Geruchsverschluss
Behälterabdeckung mit Fliesenrahmen und
Fußbodenablauf
Rohbauabdeckung
Schaltgerät mit Schwimmerschalter und
Stecker
9 V Akku
Einbau-
und Betriebsanleitung
Abwasser ohne Fäkalien
Abwasserförderung nach 12050
