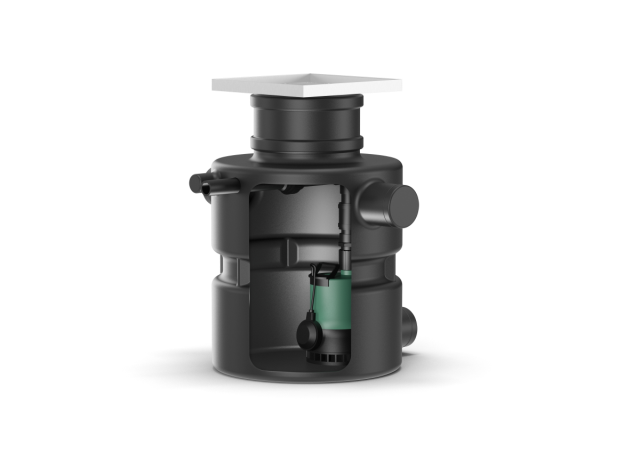

Wilo Schmutzwasser-Hebeanlage
DrainLift Box 40/10DS,o40,230V,0.6kW

Anschlussfertige und automatisch

arbeitende Abwasser-Hebeanlage als

Doppelpumpenanlage mit automatischem

Wechsel- und Reservebetrieb für die

Unterflurinstallation zur Förderung von

Abwasser ohne Fäkalien (nach EN 12050

2). Zwei Tauchmotorpumpen in

Wechselstromstromausführung mit

thermischer Motorüberwachung.

Sammelbehälter aus Kunststoff mit zwei

Zulaufanschlüssen und einer

Niveausteuerung mit Schwimmerschalter.

Zentraler Druckanschluss mit

integriertem Hosenrohr und

Rückflussverhinderer.

Mikroprozessorgesteuertes Schaltgerät

mit

LED-Anzeigen für die Anzeige der

Betriebszustände und Störmeldungen

Einstellbarer Nachlaufzeit

Integriertem und netzunabhängigem Alarm

1x potenzialfreiem Kontakt für den

Anschluss einer Sammelstörmeldung (SSM)

Lieferumfang:

Abwasser-Hebeanlage mit kompletter

Verrohrung, Rückflussverhinderer,

Niveausteuerung und vorinstallierten

Pumpen

Schaltgerät

Behälterabdeckung mit Fliesenrahmen und

Fußbodenablauf

Rohbauabdeckung

O-Ring zur Abdichtung der

Behälterabdeckung (gegen drückendes

Wasser) und als Geruchsverschluss

Druckschlauch (Innendurchmesser: 40 mm)

inkl. Schlauchschellen

9 V Akku

Einbau- und Betriebsanleitung

Auslegung:

Ziehdraht in der Verrohrung zur

Installtion der Stromzuführungsleitungen

vorsehen.

Pumpen und Niveausteuerung müssen nach

der Installation am Schaltgerät

angeschlossen werden.

Für den Stromanschluss eine Steckdose

vorsehen.

Werkstoffe

Motorgehäuse: 1.4301, X5CrNi18-10

Material Tank: 2546475, WILO DRAINLIFT

BOX

40/10 DS

Betriebsdaten

Min. Medientemperatur: 3 oC

Max. Medientemperatur: 40 oC

Maximaler Betriebsdruck: 10 bar

Max. Umgebungstemperatur: 35 oC

Motordaten

Netzanschluss: 1x230 V!, 50 Hz

Wellenleistung P2(Q=max.) d. gew.

Laufrades * Pumpenanzahl:

600 W

Nennstrom: 4,7 A

Schutzart Motor: IP68

Isolationsklasse: B

Bemessungsspannung: 230 V

Einbaumaße

Saugseitiger Rohranschluß: -

Druckseitiger Rohranschluß: d40mm

Bestellinformationen

Gewicht netto ca.: 50 kg

Fabrikat: Wilo

Produktbezeichnung: DrainLift

Box 40/10DS

Artikelnummer: 2546475
