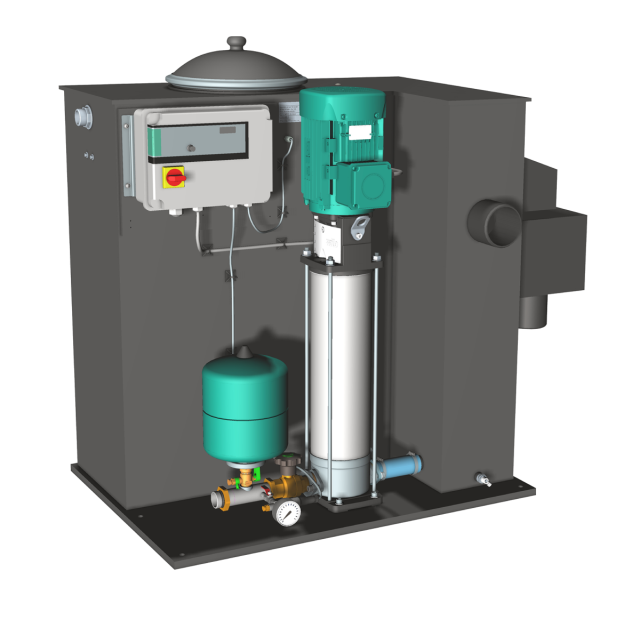

Wilo Einzelpumpenanlage Economy
CO/T-1 Helix V 404/CE,G11/4/G11/4,0.55kW

Kompakt-Druckerhöhungsanlage, mit

Vorbehälter zur Systemtrennung

(Trinkwasser/Trinkwasser oder

Trinkwasser/Nicht-Trinkwasser) gemäß DIN

1988 und DIN EN 1717

(Flüssigkeitskategorie 5) für den

mittelbaren Anschluss. Bestehend aus

Vorbehälter, Schwimmerventil,

Schwimmerschalter als Trockenlaufschutz

Signalgeber und einer normalsaugenden,

vertikalen Edelstahl

Hochdruckkreiselpumpe in

Trockenläuferausführung. Anschlussfertig

mit Verrohrung auf PE Grundrahmen

montiert, inkl. Steuer-/ Regelgerät mit

allen erforderlichen Mess-und

Stelleinrichtungen.

Zur Trinkwassertrennung sowie

vollautomatischen Wasserversorgung und

Druckerhöhung in Wohn-, Büro- und

Verwaltungsgebäuden, Hotels,

Krankenhäusern, Kaufhäusern (im

Geltungsbereich der DIN 1988 und DIN EN

806 sind hierfür Anlagen mit einer

Reservepumpe vorzusehen) sowie in

Industriesystemen.

Zur Förderung von Trinkwasser,

Brauchwasser, Kühlwasser, Löschwasser

(außer für Feuerlöschanlagen gemäß

DIN14462 und mit Genehmigung der

örtlichen Brandschutzbehörden) oder

anderen Gebrauchswässern die die

verwendeten Werkstoffe weder chemisch

noch mechanisch angreifen und keine

abrasiven oder langfaserigen

Bestandteile enthalten.

Besonderheiten/ Produktvorteile

Trinkwasser-Zulassung der Pumpe für alle

medienberührten Teile (EPDM Version)

Hocheffiziente Pumpenhydraulik der

Baureihe Helix V in Verbindung mit IEC

Normmotoren

Integrierte Wassermangelerkennung mit

automatischer Abschaltung über

Trockenlaufschutz-Relais

Drehrichtungsunabhängige

Gleitringdichtung der Pumpen

Flexibles Laternen-Design ermöglicht

direkten Zugang zur Gleitringdichtung

Medienberührte Teile sind korrosionsfest

Vorbehälter aus Polyethylen (PE) mit

Betriebsüberlauf (HT) sowie

Überlaufschlitz gemäß DIN EN 13077

(optional mit

Überlaufkasten inkl. Schmutzschutz

erweiterbar)

Zulaufventil auslaufberuhigt sowie

werksseitig verdrehsicher montiert

Druckverlustoptimierte Hydraulik der

Gesamtanlage

Vollelektronischer Economy-Regler (CE)

mit Mikroprozessor und LEDs zur Anzeige

des Anlagenzustandes, analogen und

digitalen Ein- und Ausgängen

Werkseitige Prüfung und Voreinstellung

auf optimalen Arbeitsbereich (incl.

Abnahmeprüfzeugnis in Anlehnung an

EN10204

- 3.1)

Werkstoffe

Pumpengehäuse: 1.4301, X5CrNi18-10

Laufrad: 1.4307, X2CrNi18-9

Material Dichtung: EPDM

Welle: 1.4301, X5CrNi18-10

Wellendichtung: Q1BE3GG

Material Verrohrung: 1.4307, X2CrNi18-9

Betriebsdaten

Zulässige Fördermedien: Water

Min. Medientemperatur: 5 oC

Max. Medientemperatur: 40 oC

Maximaler Betriebsdruck: 16 bar

Zulaufdruck: 6 bar

Max. Umgebungstemperatur: 40 oC

Motordaten

Netzanschluss: 3x400 V!, 50 Hz

Motornennleistung: 550 W

Einschaltart: Direct online (DOL)

Nennstrom: 1,32 A

Motorwirkungsgrad etam 50

Motorwirkungsgrad etam 75

Motorwirkungsgrad etam 100

Isolationsklasse: F

Schutzart Schaltgerät: IP54

Schutzart Motor: IP55

Einbaumaße

Druckseitiger Rohranschluss: G 11/4

Saugseitiger Rohranschluß: -

Überflussanschluss: DN 100

Bestellinformationen

Gewicht netto ca.: 85 kg

Fabrikat: Wilo

Artikelnummer: 2545681
