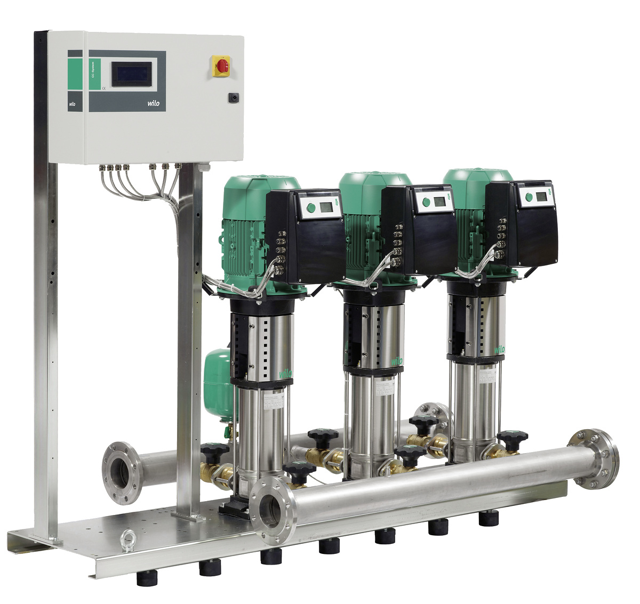

Wilo Mehrpumpenanlage Comfort
COR-6 Helix VE 1005/K/CCe,DN100,3kW
Kaufmännische Daten
| Artikelnummer | 2539357 |
| Preis (UVP) | 52.376,00 / Stck |
| Hauptwarengruppe | Druckerhöhung, Anlagen |
| Warengruppe | Wilo-Comfort COR Helix VE CCE |
| Auslaufdatum | 01.04.2024 |
Ausschreibungstext
Kompakt-Druckerhöhungsanlage gemäß DIN
1988 und DIN EN 806, für den
unmittelbaren oder mittelbaren
Anschluss. Bestehend aus
normalsaugenden, parallel geschalteten,
vertikalen Edelstahl
Hochdruckkreiselpumpen in
Trockenläuferausführung, wobei jede
Pumpe über einen Frequenzumrichter
verfügt. Anschlussfertig mit
Edelstahlverrohrung auf Grundrahmen
montiert, inkl. Steuer-/ Regelgerät mit
allen erforderlichen Mess-und
Stelleinrichtungen.
Zur vollautomatischen Wasserversorgung
und Druckerhöhung in Wohn-, Büro- und
Verwaltungsgebäuden, Hotels,
Krankenhäusern, Kaufhäusern sowie in
Industriesystemen.
Zur Förderung von Trinkwasser,
Brauchwasser, Kühlwasser, Löschwasser
(außer für Feuerlöschanlagen gemäß
DIN14462 und mit Genehmigung der
örtlichen Brandschutzbehörden) oder
anderen Gebrauchswässern, die die
verwendeten Werkstoffe weder chemisch
noch mechanisch angreifen und keine
abrasiven oder langfaserigen
Bestandteile enthalten.
Besonderheiten/ Produktvorteile
Robustes System entsprechend aller
Anforderungen der DIN 1988 (EN 806)
WRAS/ KTW/ ACS-Zulassung der Pumpen für
alle medienberührten Teile (EPDM
Version)
Hocheffiziente Pumpenhydraulik der
Baureihe Helix VE in Verbindung mit IE4
IEC-Normmotoren, sowie luftgekühltem
integrierten Frequenzumrichter
Energieeinsparung durch überproportional
große Regelbandbreite von 25 Hz bis zu
60 Hz maximal
Höchste Regelgüte und einfachste
Bedienung durch Roter-Knopf-Technologie
Integrierte Trockenlauferkennung mit
automatischer Abschaltung bei
Wassermangel über das Leistungskennfeld
der Motor-Regelelektronik
Drehrichtungsunabhängige
Gleitringdichtung der Pumpen in
Kartuschenausführung für einfache
Wartung
Flexibles Laternen-Design ermöglicht
direkten Zugang zur Gleitringdichtung
Ausbaukupplung zum Austausch der
Gleitringdichtung ohne Ausbau des Motors
(ab 7,5 kW)
Druckverlustoptimierte Hydraulik der
Gesamtanlage
Medienberührte Teile sind korrosionsfest
Comfort Steuer-/ Regelgerät CCe, mit
erweiterten Funktionen,
speicherprogrammierbarer
Mikrocomputersteuerung und grafikfähigem
Touch-Display, inklusive Analogausgänge
zur Ansteuerung der elektronischen
Pumpen mit FU
Werkseitige Prüfung und Voreinstellung
auf optimalen Arbeitsbereich (incl.
Werksprüfprotokoll)
Ausstattung/ Funktion
Edelstahl-Hochdruckkreiselpumpen der
Baureihe Helix VE
Grundrahmen aus elektrolytisch
verzinktem Stahl mit höhenverstellbaren
Schwingungsdämpfern zur
Körperschallisolierung
Absperrarmatur auf Saug- und Druckseite
jeder Pumpe
Rückflussverhinderer auf der Druckseite
jeder Pumpe
Membrandruckbehälter 8 l, PN16 inkl.
Durchflussarmatur nach DIN 4807,
Druckseite
Drucksensor (4-20 mA), Druckseite
Manometer, Druckseite
Automatische Pumpensteuerung über
vollelektronischen
Comfort-Controller (CCe) im
Stahlblechgehäuse RAL 7035 Struktur,
Schutzart IP 54 bestehend aus interner
Steuerspannungsversorgung, CPU, Analoge
und digitale Ein- und Ausgangsmodule,
zur Ansteuerung elektronischer Pumpen
mit FU.
Kompakt-Druckerhöhungsanlage gemäß DIN
verfügt. Anschlussfertig mit
Edelstahlverrohrung auf Grundrahmen
montiert, inkl. Steuer-/ Regelgerät mit
allen erforderlichen Mess-und
Stelleinrichtungen.
Zur vollautomatischen Wasserversorgung
und Druckerhöhung in Wohn-, Büro- und
Verwaltungsgebäuden, Hotels,
Krankenhäusern, Kaufhäusern sowie in
Industriesystemen.
1988 und DIN EN 806, für den
Zur Förderung von Trinkwasser,
Brauchwasser, Kühlwasser, Löschwasser
(außer für Feuerlöschanlagen gemäß
DIN14462 und mit Genehmigung der
örtlichen Brandschutzbehörden) oder
anderen Gebrauchswässern, die die
verwendeten Werkstoffe weder chemisch
noch mechanisch angreifen und keine
abrasiven oder langfaserigen
Bestandteile enthalten.
unmittelbaren oder mittelbaren
Besonderheiten/ Produktvorteile
Robustes System entsprechend aller
Anforderungen der DIN 1988 (EN 806)
WRAS/ KTW/ ACS-Zulassung der Pumpen für
alle medienberührten Teile (EPDM
Version)
Hocheffiziente Pumpenhydraulik der
Baureihe Helix VE in Verbindung mit IE4
IEC-Normmotoren, sowie luftgekühltem
integrierten Frequenzumrichter
Anschluss. Bestehend aus
Energieeinsparung durch überproportional
große Regelbandbreite von 25 Hz bis zu
60 Hz maximal
Höchste Regelgüte und einfachste
Bedienung durch Roter-Knopf-Technologie
Integrierte Trockenlauferkennung mit
automatischer Abschaltung bei
Wassermangel über das Leistungskennfeld
der Motor-Regelelektronik
Drehrichtungsunabhängige
normalsaugenden, parallel geschalteten,
Gleitringdichtung der Pumpen in
Kartuschenausführung für einfache
Wartung
Flexibles Laternen-Design ermöglicht
direkten Zugang zur Gleitringdichtung
Ausbaukupplung zum Austausch der
Gleitringdichtung ohne Ausbau des Motors
(ab 7,5 kW)
Druckverlustoptimierte Hydraulik der
Gesamtanlage
vertikalen Edelstahl
Medienberührte Teile sind korrosionsfest
Comfort Steuer-/ Regelgerät CCe, mit
erweiterten Funktionen,
speicherprogrammierbarer
Mikrocomputersteuerung und grafikfähigem
Touch-Display, inklusive Analogausgänge
zur Ansteuerung der elektronischen
Pumpen mit FU
Werkseitige Prüfung und Voreinstellung
auf optimalen Arbeitsbereich (incl.
Hochdruckkreiselpumpen in
Werksprüfprotokoll)
Ausstattung/ Funktion
Edelstahl-Hochdruckkreiselpumpen der
Baureihe Helix VE
Grundrahmen aus elektrolytisch
verzinktem Stahl mit höhenverstellbaren
Schwingungsdämpfern zur
Körperschallisolierung
Absperrarmatur auf Saug- und Druckseite
jeder Pumpe
Trockenläuferausführung, wobei jede
Rückflussverhinderer auf der Druckseite
jeder Pumpe
Membrandruckbehälter 8 l, PN16 inkl.
Durchflussarmatur nach DIN 4807,
Druckseite
Drucksensor (4-20 mA), Druckseite
Manometer, Druckseite
Automatische Pumpensteuerung über
vollelektronischen
Comfort-Controller (CCe) im
Pumpe über einen Frequenzumrichter
Stahlblechgehäuse RAL 7035 Struktur,
Schutzart IP 54 bestehend aus interner
Steuerspannungsversorgung, CPU, Analoge
und digitale Ein- und Ausgangsmodule,
zur Ansteuerung elektronischer Pumpen
mit FU.
Technische Daten
| Breite (mm) | 1900 |
| Höhe (mm) | 1890 |
| Gewicht (kg) | 572,00 |
| Tiefe (mm) | 1100 |
