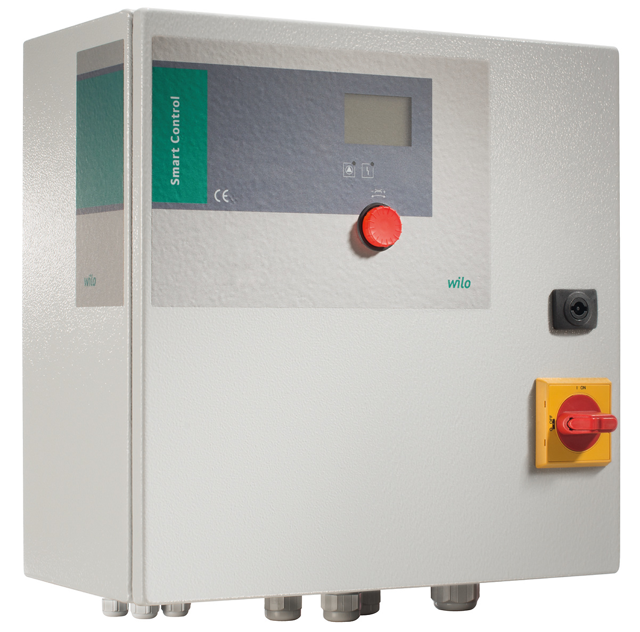

Wilo Schaltgerät Smart Control SC-Lift
SC-L-1x9A-M-DOL-WM
Kaufmännische Daten
| Artikelnummer | 2538904 |
| Preis (WLP) | 2.466,00 / Stck |
| Hauptwarengruppe | Schaltgeräte, Pumpenmanagement |
| Warengruppe | Wilo-Regelgerät CCe-HVAC System |
| Rabattgruppe | PG14 Zubehör |
| Maße inkl. Verpackung | 270 x 500 x 650 mm; 21,4 kg |
Ausschreibungstext
Mikroprozessorgesteuertes Schaltgerät
zur niveauabhängigen Steuerung von einer
Tauchmotorpumpe mittels analogen oder
digitalen Signalgebern. Die Eingabe der
einzelnen Parameter erfolgt durch eine
symbolgestützte Menüführung und einem
Bedienknopf.
Funktionen
Drei unterschiedliche Betriebsarten für
einen weiten Einsatzbereich:
Betriebsart 'Entleeren': Zum Entleeren
von Abwasserschächten
Betriebsart 'Befüllen': Zum Befüllen von
Wassertanks und Zisternen
Einstellbarer Überlastschutz
Thermische Motorüberwachung
Pumpen-Kick-Funktion
Einstellbare Nachlaufzeit
Drehrichtungsüberwachung
Hochwasseralarm mit Zwangseinschaltung
der angeschlossenen Pumpe
Trockenlaufschutz
Fehlerspeicher für 16 Fehlermeldungen
inkl. der Störungsart
Wartungsüberwachung
Ausstattung
Anzeige der aktuellen Betriebszustände
und -daten sowie von Störungen über LC
Display und LEDs
Betriebsstundenzähler
Symbolgestützte Menüführung
Einstellung von Betriebsparametern und
Bedienung über Bedienknopf
Hauptschalter
Motorschutzschalter in der Ausführung
'DOL'
Schmelzsicherung und Überlastrelais in
der Ausführung 'SD'
Betriebsarten-Wahlschalter je Pumpe: Not
/Testbetrieb, Aus, Automatikbetrieb
Fernzugriff über ModBus RTU, BACnet und
optional GSM
Eingänge
1x analoger Präzisionseingang 4-20 mA
für eine Niveausteuerung mit
Niveausensor
2x digitale Eingänge für eine
Niveausteuerung mit Schwimmerschalter
1x digitaler Eingang für
Wasserstandsmangel mit Schwimmerschalter
(Trockenlaufschutz)
1x digitaler Eingang für
Hochwassermeldung mit Schwimmerschalter
(Hochwasseralarm)
1x Eingang für die thermische
Wicklungsüberwachung für Bimetall- oder
PTC-Temperaturfühler
1x Eingang für den Anschluss von
Feuchtigkeitssensoren (z. B.:
Motorraumleckage oder
Dichtraumüberwachung)
1x digitaler Eingang für Extern Ein/Aus
zur Fernein- und Fernausschaltung des
Automatikmodus
Ausgänge
1x potentialfreier Kontakt* für die
Sammelbetriebsmeldung (SBM)
1x potentialfreier Kontakt* für die
Sammelstörmeldung (SSM)
1x potentialfreier Kontakt* für den
Hochwasseralarm
1x potentialfreier Kontakt* als Signal,
um ein Tauchmotor-Rührwerk in
Abhängigkeit einer Pumpe (bei
Stillstand) zu starten
1x analoger Ausgang 0-10 V für die
Ausgabe des Niveau-Istwerts
*Hinweis: Spannungsversorgung muss
bauseits erfolgen!
Lieferumfang
Schaltgerät
Klemmenplan
Einbau- und Bteriebsanleitung
