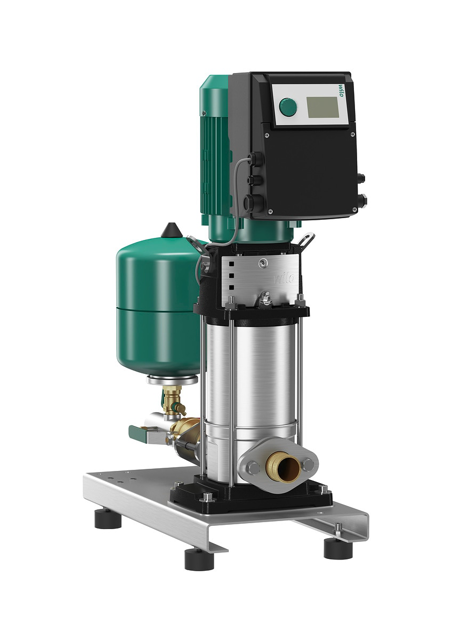

Wilo Einzelpumpenanlage
SiBoost Smart 1 HELIX VE1006,4kW

Kompakt-Druckerhöhungsanlage für den

unmittelbaren oder mittelbaren

Anschluss. Bestehend aus

normalsaugenden, vertikalen Edelstahl

Hochdruckkreiselpumpen in

Trockenläuferausführung, wobei jede

Pumpe über einen Frequenzumrichter

verfügt. Anschlussfertig mit

Edelstahlverrohrung, auf Grundrahmen

montiert, mit allen erforderlichen Mess-

und Stelleinrichtungen.

Zur vollautomatischen Wasserversorgung

und Druckerhöhung in Wohn-, Büro- und

Verwaltungsgebäuden, Hotels,

Krankenhäusern, Kaufhäusern (für diese

Zwecke sind gemäß DIN 1988 und DIN EN

806 Anlagen mit einer Reservepumpe

vorzusehen) sowie in Industriesystemen.

Zur Förderung von Trinkwasser,

Brauchwasser, Kühlwasser, Löschwasser

(außer für Feuerlöschanlagen gemäß DIN

14462 und mit Genehmigung der örtlichen

Brandschutzbehörden) oder anderen

Gebrauchswässern, die das Material weder

chemisch noch mechanisch angreifen und

keine abrasiven oder langfaserigen

Bestandteile enthalten.

Besonderheiten/Produktvorteile

Robustes System mit Edelstahl

Hochdruckkreiselpumpen der Baureihe

Helix VE und eingebautem luftgekühltem

Frequenzumrichter

Hocheffiziente Pumpenhydraulik in

Verbindung mit IE4-äquivalenten Norm

Motoren

Überproportional große Regelbandbreite

des Frequenzumrichters von 25 Hz bis

maximal 60 Hz (je nach Ausführung)

Integrierter Motorvollschutz über PTC

Integrierte Trockenlauferkennung mit

automatischer Abschaltung bei

Wassermangel über das Leistungskennfeld

der Motor-Regelelektronik

Kundenspezifische Anlage auf Anfrage

Ausstattung/Funktion

1 Pumpe der Baureihe Helix VE 2 bis

Helix VE 52, mit IE5-äquivalentem Norm

Motor und stufenlosem Regelbetrieb mit

integriertem Frequenzumrichter

Grundrahmen Stahl verzinkt mit

höhenverstellbaren Schwingungsdämpfern

zur Körperschallisolierung

Medienberührte Teile sind korrosionsfest

Verrohrung Edelstahl

Druckseitig:

Absperrarmatur

Rückflussverhinderer

Membrandruckbehälter 8 l, PN 16

Drucksensor 4..20 mA

Manometer

Saugseitig:

Drucksensor 4..20 mA

Manometer

Aufstellung auf verzinktem Grundrahmen

mit höhenverstellbaren

Schwingungsdämpfern, mit

Membrandruckgefäß (Volumen 8 l)

einschließlich Durchflussarmatur nach

DIN 4807, eingebautem

Rückflussverhinderer, Drucksensoren (4 -

20 mA) und Manometer für die

automatische Regelung des Systems über p

= konstant bzw. p = variabel.

Förderhöhen-Sollwert stufenlos

einstellbar über einen Druckknopf auf

dem Frequenzumrichter. Automatische

Nullmengenerkennung und Abschaltung.

Eingebauter Motorschutz durch

elektronische Stromüberwachung.

Mit LC-Display für die Anzeige des

Status und des Istdrucks, Bedienung über

einen Druckknopf für die Konfiguration

des Druckniveaus und der Sollwert

Standardeinstellungen sowie mit

potentialfreien Kontakten für Sammelstör

und Sammelbetriebsmeldung.

Verkabelt und anschlussfertig sowie mit

Absperrarmatur verrohrt, druckseitig am

Grundrahmen montiert.
