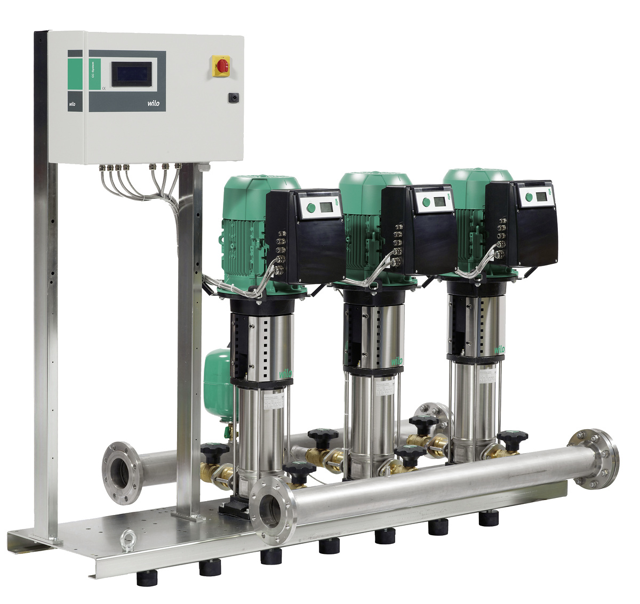

Wilo Mehrpumpenanlage Comfort
COR-2 Helix VE 1009/K/CCe,R21/2,5.5kW

Kompakt-Druckerhöhungsanlage gemäß DIN

1988 und DIN EN 806, für den

unmittelbaren oder mittelbaren

Anschluss. Bestehend aus

normalsaugenden, parallel geschalteten,

vertikalen Edelstahl

Hochdruckkreiselpumpen in

Trockenläuferausführung, wobei jede

Pumpe über einen Frequenzumrichter

verfügt. Anschlussfertig mit

Edelstahlverrohrung auf Grundrahmen

montiert, inkl. Steuer-/ Regelgerät mit

allen erforderlichen Mess-und

Stelleinrichtungen.

Zur vollautomatischen Wasserversorgung

und Druckerhöhung in Wohn-, Büro- und

Verwaltungsgebäuden, Hotels,

Krankenhäusern, Kaufhäusern sowie in

Industriesystemen.

Zur Förderung von Trinkwasser,

Brauchwasser, Kühlwasser, Löschwasser

(außer für Feuerlöschanlagen gemäß

DIN14462 und mit Genehmigung der

örtlichen Brandschutzbehörden) oder

anderen Gebrauchswässern, die die

verwendeten Werkstoffe weder chemisch

noch mechanisch angreifen und keine

abrasiven oder langfaserigen

Bestandteile enthalten.

Besonderheiten/ Produktvorteile

Robustes System entsprechend aller

Anforderungen der DIN 1988 (EN 806)

WRAS/ KTW/ ACS-Zulassung der Pumpen für

alle medienberührten Teile (EPDM

Version)

Hocheffiziente Pumpenhydraulik der

Baureihe Helix VE in Verbindung mit IE4

IEC-Normmotoren, sowie luftgekühltem

integrierten Frequenzumrichter

Energieeinsparung durch überproportional

große Regelbandbreite von 25 Hz bis zu

60 Hz maximal

Höchste Regelgüte und einfachste

Bedienung durch Roter-Knopf-Technologie

Integrierte Trockenlauferkennung mit

automatischer Abschaltung bei

Wassermangel über das Leistungskennfeld

der Motor-Regelelektronik

Drehrichtungsunabhängige

Gleitringdichtung der Pumpen in

Kartuschenausführung für einfache

Wartung

Flexibles Laternen-Design ermöglicht

direkten Zugang zur Gleitringdichtung

Ausbaukupplung zum Austausch der

Gleitringdichtung ohne Ausbau des Motors

(ab 7,5 kW)

Druckverlustoptimierte Hydraulik der

Gesamtanlage

Medienberührte Teile sind korrosionsfest

Comfort Steuer-/ Regelgerät CCe, mit

erweiterten Funktionen,

speicherprogrammierbarer

Mikrocomputersteuerung und grafikfähigem

Touch-Display, inklusive Analogausgänge

zur Ansteuerung der elektronischen

Pumpen mit FU

Werkseitige Prüfung und Voreinstellung

auf optimalen Arbeitsbereich (incl.

Werksprüfprotokoll)

Ausstattung/ Funktion

Edelstahl-Hochdruckkreiselpumpen der

Baureihe Helix VE

Grundrahmen aus elektrolytisch

verzinktem Stahl mit höhenverstellbaren

Schwingungsdämpfern zur

Körperschallisolierung

Absperrarmatur auf Saug- und Druckseite

jeder Pumpe

Rückflussverhinderer auf der Druckseite

jeder Pumpe

Membrandruckbehälter 8 l, PN16 inkl.

Durchflussarmatur nach DIN 4807,

Druckseite

Drucksensor (4-20 mA), Druckseite

Manometer, Druckseite

Automatische Pumpensteuerung über

vollelektronischen

Comfort-Controller (CCe) im

Stahlblechgehäuse RAL 7035 Struktur,

Schutzart IP 54 bestehend aus interner

Steuerspannungsversorgung, CPU, Analoge

und digitale Ein- und Ausgangsmodule,

zur Ansteuerung elektronischer Pumpen

mit FU.
