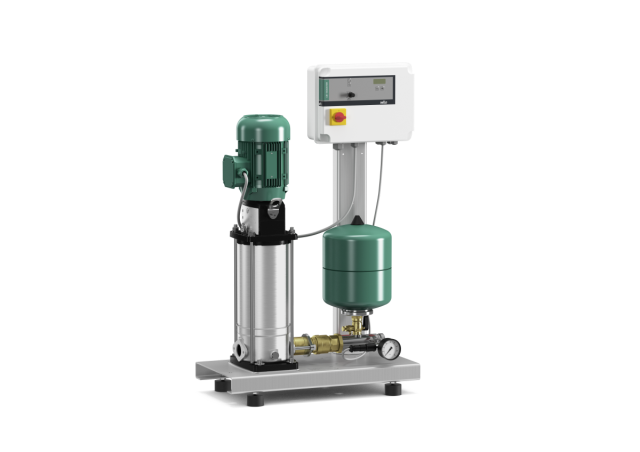

Wilo Einzelpumpenanlage
CO-1 Helix V 608/CE+,Rp11/4/R11/4,1.5kW

Kompakt-Druckerhöhungsanlage, für den

unmittelbaren oder mittelbaren

Anschluss. Bestehend aus einer

normalsaugenden, vertikalen Edelstahl

Hochdruckkreiselpumpe in

Trockenläuferausführung. Anschlussfertig

mit Edelstahlverrohrung auf Grundrahmen

montiert, inkl. Steuer-/ Regelgerät mit

allen erforderlichen Mess-und

Stelleinrichtungen.

Zur vollautomatischen Wasserversorgung

und Druckerhöhung in Wohn-, Büro- und

Verwaltungsgebäuden, Hotels,

Krankenhäusern, Kaufhäusern (im

Geltungsbereich der DIN 1988 und DIN EN

806 sind hierfür Anlagen mit einer

Reservepumpe vorzusehen) sowie in

Industriesystemen.

Zur Förderung von Trinkwasser,

Brauchwasser, Kühlwasser, Löschwasser

(außer für Feuerlöschanlagen gemäß

DIN14462 und mit Genehmigung der

örtlichen Brandschutzbehörden) oder

anderen Gebrauchswässern die die

verwendeten Werkstoffe weder chemisch

noch mechanisch angreifen und keine

abrasiven oder langfaserigen

Bestandteile enthalten.

Besonderheiten/ Produktvorteile

WRAS/ KTW/ ACS-Zulassung der Pumpe für

alle medienberührten Teile (EPDM

Version)

Hocheffiziente Pumpenhydraulik der

Baureihe Helix V in Verbindung mit IE2

IEC-Normmotoren, einschließlich 7,5 kW

und größer IE3-Normmotor (optional für

kleinere Motorleistung)

Drehrichtungsunabhängige

Gleitringdichtung der Pumpen in

Kartuschenausführung für einfache

Wartung

Flexibles Laternen-Design ermöglicht

direkten Zugang zur Gleitringdichtung

Ausbaukupplung zum Austausch der

Gleitringdichtung ohne Ausbau des Motors

(ab 7,5 kW)

Druckverlustoptimierte Hydraulik der

Gesamtanlage

Medienberührte Teile sind korrosionsfest

Vollelektronischer Economy-Regler (CE+)

mit Mikroprozessor und LEDs zur Anzeige

des Anlagenzustandes, analogen und

digitalen Ein- und Ausgängen

Werkseitige Prüfung und Voreinstellung

auf optimalen Arbeitsbereich (incl.

Abnahmeprüfzeugnis in Anlehnung an

EN10204 - 3.1)

Ausstattung/ Funktion

Edelstahl-Hochdruckkreiselpumpe der

Baureihe Helix V

Grundrahmen aus elektrolytisch

verzinktem Stahl mit höhenverstellbaren

Schwingungsdämpfern zur

Körperschallisolierung

Absperrarmatur auf der Druckseite

Rückflussverhinderer auf der Druckseite

Membrandruckbehälter 8 l, PN16 inkl.

Durchflussarmatur nach DIN 4807,

Druckseite

Drucksensor (4-20 mA), Druckseite

Manometer, Druckseite

Automatische Pumpensteuerung über

vollelektronischen Economy-Regler (CE+)

im Polycarbonatgehäuse lichtgrau

(Direktstart) oder Stahlblechgehäuse RAL

7035 Strukturlack (Stern-/Dreieckstart),

Schutzart IP 54, bestehend aus interner

Steuerspannungsversorgung,

Mikroprozessor, analogen und digitalen

Ein-

und Ausgängen

Werkstoffe

Pumpengehäuse: 1.4301, X5CrNi18-10

Laufrad: 1.4307, X2CrNi18-9

Welle: 1.4301, X5CrNi18-10

Material Dichtung: EPDM

Material Verrohrung: 1.4307, X2CrNi18-9

Betriebsdaten

Maximaler Betriebsdruck: 16 bar

Druckanschluss: G 11/4

Max. Medientemperatur: 50 oC

Min. Medientemperatur: 3 oC

Anzahl der Pumpen: 1

Max. Umgebungstemperatur: 40 oC

Motordaten

Netzanschluss: 3x400 V!, 50 Hz

Wellenleistung P2(Q=max.) d. gew.

Laufrades * Pumpenanzahl:

1500 W

Nennstrom: 3,1 A

Schutzart Motor: IP55

Schutzart Schaltgerät: IP54

Einbaumaße

Druckseitiger Rohranschluss: R 11/4

Saugseitiger Rohranschluß: Rp 11/4

Bestellinformationen

Gewicht netto ca.: 64 kg

Fabrikat: Wilo

Produktbezeichnung: CO-1 Helix V

608/CE+

Artikelnummer: 2535301
