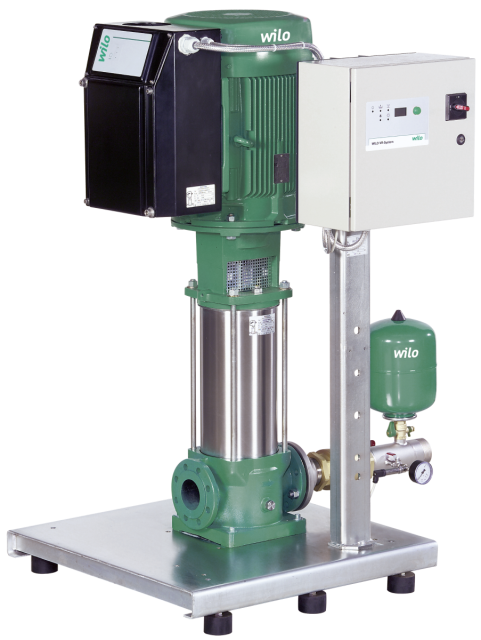

Wilo Einzelpumpenanlage
COR-1 MVIE 7004/2/VR,DN100,18.5kW

Kompakt-Druckerhöhungsanlage, für den

unmittelbaren oder mittelbaren

Anschluss. Bestehend aus einer

normalsaugenden, vertikalen Edelstahl

Hochdruckkreiselpumpe in

Trockenläuferausführung, wobei die Pumpe

über einen Frequenzumrichter verfügt.

Anschlussfertig mit Edelstahlverrohrung

auf Grundrahmen montiert, inkl. Steuer-/

Regelgerät mit allen erforderlichen Mess

und Stelleinrichtungen.

Zur vollautomatischen Wasserversorgung

und Druckerhöhung in Wohn-, Büro- und

Verwaltungsgebäuden, Hotels,

Krankenhäusern, Kaufhäusern (im

Geltungsbereich der DIN 1988 und DIN EN

806 sind hierfür Anlagen mit einer

Reservepumpe vorzusehen) sowie in

Industriesystemen.

Zur Förderung von Trinkwasser,

Brauchwasser, Kühlwasser, Löschwasser

(außer für Feuerlöschanlagen gemäß

DIN14462 und mit Genehmigung der

örtlichen Brandschutzbehörden) oder

anderen Gebrauchswässern die die

verwendeten Werkstoffe weder chemisch

noch mechanisch angreifen und keine

abrasiven oder langfaserigen

Bestandteile enthalten.

Besonderheiten/ Produktvorteile

WRAS/ KTW-Zulassung der Pumpe für alle

medienberührten Teile (EPDM Version)

Pumpe der Baureihe MVIE in Verbindung

mit IE4 IEC-Normmotor, sowie

luftgekühltem integrierten

Frequenzumrichter

Energieeinsparung durch überproportional

große Regelbandbreite von 25 Hz bis zu

60 Hz maximal

Höchste Regelgüte und einfachste

Bedienung durch Roter-Knopf-Technologie

Integrierte Trockenlauferkennung mit

automatischer Abschaltung bei

Wassermangel über das Leistungskennfeld

der Motor-Regelelektronik

Drehrichtungsunabhängige

Gleitringdichtung der Pumpe

Medienberührte Teile sind korrosionsfest

Steuer-/ Regelgerät VR, mit erweiterten

Funktionen, Mikroprozessor und LC

Display (hintergrundbeleuchtet) zur

Anzeige der Betriebsdaten, inklusive

analogen und digitalen Ein- und

Ausgängen für die Regelung und

Verknüpfung von drehzahlgeregelten

Einzelpumpen

Werkseitige Prüfung und Voreinstellung

auf optimalen Arbeitsbereich (incl.

Abnahmeprüfzeugnis in Anlehnung an

EN10204 - 3.1)

Ausstattung/ Funktion

Edelstahl-Hochdruckkreiselpumpe der

Baureihe MVIE

Grundrahmen aus elektrolytisch

verzinktem Stahl mit höhenverstellbaren

Schwingungsdämpfern zur

Körperschallisolierung

Absperrarmatur auf der Druckseite

Rückflussverhinderer auf der Druckseite

Membrandruckbehälter 8 l, PN16 inkl.

Durchflussarmatur nach DIN 4807,

Druckseite

Drucksensor (4-20 mA), Druckseite

Manometer, Druckseite

Automatische Pumpensteuerung über

vollelektronischen

Vario-Regler (VR) im Stahlblechgehäuse

RAL 7035 Strukturlack, Schutzart IP 54

bestehend aus interner

Steuerspannungsversorgung,

Mikroprozessor, Analoge und digitale Ein

und Ausgangsmodule, zur Ansteuerung

elektronischer Pumpen

mit FU.

Werkstoffe

Pumpengehäuse: 5.1301, EN-GJL-250

Laufrad: 1.4301, X5CrNi18-10

Welle: 1.4057, X20CrNi17-2

Material Dichtung: EPDM

Material Verrohrung: 1.4571,

X6CrNiMoTi17

12-2

Betriebsdaten

Maximaler Betriebsdruck: 16 bar

Druckanschluss: DN 100

Max. Medientemperatur: 50 oC

Min. Medientemperatur: 3 oC

Anzahl der Pumpen: 1

Max. Umgebungstemperatur: 50 oC

Motordaten

Wellenleistung P2(Q=max.) d. gew.

Laufrades * Pumpenanzahl:

18500 W

Nennstrom: 11,5 A

Nenndrehzahl: 2950 U/Min

Schutzart Motor: IP55

Schutzart Schaltgerät: IP54

Einbaumaße

Druckseitiger Rohranschluss: DN 100

Saugseitiger Rohranschluß: DN 100

Bestellinformationen

Gewicht netto ca.: 421 kg

Fabrikat: Wilo

Produktbezeichnung: COR-1 MVIE

7004/2/VR

Artikelnummer: 2528955
