Wilo Pumpensteuerung/Comfort-Regelsystem
CC-HVAC-System 5x43A-T34-SD-FC-BM

Wilo-Comfort Controller zur digitalen,

stufenlosen Leistungsregelung von Ein-

und Mehrpumpenanlagen in Heizungs-,

Klima- und Lüftungsanwendungen. Für

konventionelle Pumpen mit Festdrehzahl.

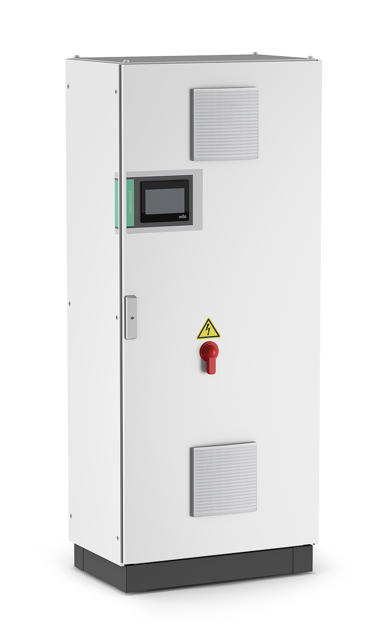

Vollelektronischer Comfort-Controller

(CC) im Stahlblechgehäuse (Farbe:

kieselgrau), komplett verdrahtet.

Schaltgerät geeignet für Anschluss an

Drehstromnetze 3/PE 400V/50 Hz nach IEC

60038 (andere Spannungen auf Anfrage),

bestehend aus interner

Spannungsversorgung, CPU,

Pufferbatterie, Analog/Digitalmodulen,

Leistungsteil mit Sicherungen, Schützen

und Motorschutzeinrichtungen sowie

Frequenzumrichter und Sinusfilter.

Voll grafikfähiges Touchdisplay mit 3

farbiger Hintergrundbeleuchtung zur

Signalisierung der Betriebszustände

Betrieb/Störung/quittierte Störung sowie

zur Symbol- und klartextgestützten

Menüführung in bis zu 27 Sprachen

europäischen und asiatischen Charakters.

3 Benutzerebenen, Anzeige bzw.

Einstellbarkeit von Menüsprache,

Passwörtern, Betriebsparametern,

Betriebsstundenzähler (Einzel- und

Gesamtbetriebsstunden),

Historienspeicher für Betriebs- und

Fehlermeldungen mit Zeitstempel über

Echtzeituhr, Pumpenstatus- und

Regelgrößen-Istwertanzeige, Ist

Druckanzeige, Diagrammfunktion,

Hauptschalter, interner

Revisionsschalter, Hand-0-Automatik je

Pumpe. Betriebsartenwahl Hand-Aus

Automatik je Pumpe über Touchpanel,

potentialfreie Kontakte für

Sammelbetriebs- und Sammelstörmeldungen

SBM/SSM (Wechsler) sowie für externe

Anlagen-EIN/AUS-Schaltung (bauseitiger

potentialfreier Öffner), Eingang 0/4-20

mA für externe Sollwertverstellung.

Überlastschutz über WSK, Motorschutz

über Motorschutzschalter, ab 5,5 kW

thermische Überlastrelais.

Digitaleingänge für Alarmmeldungen, z.B.

Frostschutz (bauseitiger potentialfreier

Öffner),PID-Regler, automatischer

Pumpentausch und Laufzeitoptimierung bei

Mehrpumpenanlagen.Automatische,

lastabhängige Zuschaltung von 1 bis n

Spitzenlastpumpe(n) in Abhängigkeit

folgender, programmierbarer Regelgrößen:

Druck

- konstant, p-c

Differenzdruck

- konstant, dp-c

Differenzdruck

- variabel, dp-v

Temperatursteller, n=f(T)

Drehzahlsteller, n=f(analog In)

Temperaturregelung, T-c

Differenztemperatur

- konstant, dT

Differenztemperatur

- variabel, dT-v

weitere Regelarten auf Anfrage

Standardmäßig drei Sollwerte

einstellbar. Automatische

Störumschaltung auf ruhende Pumpe(n).

Probekurzlauf der Pumpe(n) während

Stillstand, Pilotpumpenfunktion.

Möglichkeit für Live-Zero-Auswertung zur

Drahtbruchüberwachung (Geber

/Sollwerteingang), wahlweise:

Meldung und alle Antriebe Volllast

Meldung und Abschaltung der Anlage

Meldung und eine Pumpe auf am

Frequenzumrichter einstellbare Drehzahl

Bestellbeispiel: Wilo CC-HVAC 6x11,0 FC

BM: Schaltgerät für 6 Pumpen mit P2=

11,0 kW, mit Frequenzumrichter &

Sinusfilter (FC=Frequency Converter)

ausgeführt als Schaltschrank-Standgerät.

Lieferumfang

Schaltgerät

Einbau- und Betriebsanleitung

Schaltplan

Technische Daten

Min. Umgebungstemperatur: 0 oC

Max. Umgebungstemperatur: 40 oC

Steuerung: Mit Frequenzumrichter

Installation: Grundrahmeninstallation

Werkstoff Gehäuse: Steel

Länge: 1800 mm

Breite: 1800 mm

Höhe: 1900 mm

Gewicht netto ca.: 403 kg

Fabrikat:

Max. Anzahl ansteuerbarer Pumpen:

Art.-Nr.: 2527864

Phasen:

Nennspannung: 380/400 V

Netzfrequenz: 50, 60 Hz

Min. Nennstrom: 37.6 A

Max. Nennstrom pro Pumpe: 43 A

Einschaltart: Stern-Dreieck (Yd)

Schutzart:
