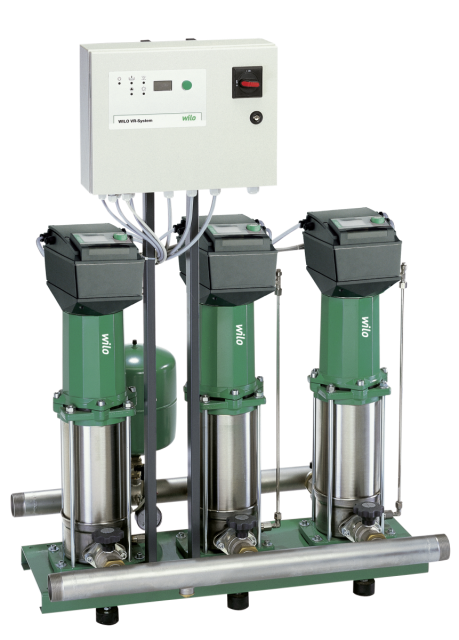

Wilo Mehrpumpenanlage Comfort-N-Vario
COR-2 MVISE 410/VR,Rp2/Rp2,2.2kW

Kompakt-Druckerhöhungsanlage gemäß DIN

1988 und DIN EN 806, für den

unmittelbaren oder mittelbaren

Anschluss. Bestehend aus

normalsaugenden, parallel geschalteten,

vertikalen Edelstahl

Hochdruckkreiselpumpen in

Nassläuferausführung, wobei jede Pumpe

über einen Frequenzumrichter verfügt.

Anschlussfertig mit Edelstahlverrohrung

auf Grundrahmen montiert, inkl. Steuer-/

Regelgerät mit allen erforderlichen Mess

und Stelleinrichtungen.

Zur vollautomatischen Wasserversorgung

und Druckerhöhung in Wohn-, Büro- und

Verwaltungsgebäuden, Hotels,

Krankenhäusern, Kaufhäusern sowie in

Industriesystemen.

Zur Förderung von Trinkwasser,

Brauchwasser, Kühlwasser, Löschwasser

(außer für Feuerlöschanlagen gemäß

DIN14462 und mit Genehmigung der

örtlichen Brandschutzbehörden) oder

anderen Gebrauchswässern die die

verwendeten Werkstoffe weder chemisch

noch mechanisch angreifen und keine

abrasiven oder langfaserigen

Bestandteile enthalten.

Besonderheiten/ Produktvorteile

Robustes System entsprechend aller

Anforderungen der DIN 1988 (EN 806)

Im Betrieb selbstentlüftende

Konstruktion

WRAS/ KTW-Zulassung der Pumpen für alle

medienberührten Teile

Pumpen der Baureihe MVISE in Verbindung

mit Drehstrom-Nassläufermotor für nahezu

geräuschlosen Betrieb, sowie

luftgekühltem integrierten

Frequenzumrichter

Bis zu 20 dB(A) leiser als

konventionelle Systeme mit

vergleichbarer hydraulischer Leistung

Energieeinsparung durch große

Regelbandbreite von 20 Hz bis zu 50 Hz

maximal

Höchste Regelgüte und einfachste

Bedienung durch Roter-Knopf-Technologie

Integrierte Trockenlauferkennung mit

automatischer Abschaltung bei

Wassermangel (Zubehör Bausatz WMS) über

das Leistungskennfeld der Motor

Regelelektronik

Medienberührte Teile sind korrosionsfest

Steuer-/ Regelgerät VR, mit erweiterten

Funktionen, Mikroprozessor und LC

Display (hintergrundbeleuchtet) zur

Anzeige der Betriebsdaten, inklusive

analogen und digitalen Ein- und

Ausgängen für die Regelung und

Verknüpfung von drehzahlgeregelten

Einzelpumpen

Werkseitige Prüfung und Voreinstellung

auf optimalen Arbeitsbereich (incl.

Abnahmeprüfzeugnis in Anlehnung an

EN10204 - 3.1)

Ausstattung/ Funktion

Edelstahl-Hochdruckkreiselpumpen der

Baureihe MVISE

Grundrahmen aus elektrolytisch

verzinktem Stahl mit höhenverstellbaren

Schwingungsdämpfern zur

Körperschallisolierung

Absperrarmatur auf Saug- und Druckseite

jeder Pumpe

Rückflussverhinderer auf der Saugseite

jeder Pumpe

Membrandruckbehälter 8 l, PN16 inkl.

Durchflussarmatur nach DIN 4807,

Druckseite

Drucksensor (4-20 mA), Druckseite

Manometer, Druckseite

Automatische Pumpensteuerung über

vollelektronischen

Vario-Regler (VR) im Stahlblechgehäuse

RAL 7035 Strukturlack, Schutzart IP 54

bestehend aus interner

Steuerspannungsversorgung,

Mikroprozessor, Analoge und digitale Ein

und Ausgangsmodule, zur Ansteuerung

elektronischer Pumpen

mit FU.

Werkstoffe

Pumpengehäuse: 1.4301, X5CrNi18-10

Laufrad: 1.4301, X5CrNi18-10

Welle: 1.4122, X39CrMo17-1

Material Dichtung: EPDM

Material Verrohrung: 1.4571,

X6CrNiMoTi17

12-2

Betriebsdaten

Maximaler Betriebsdruck: 16 bar

Druckanschluss: G 11/4

Max. Medientemperatur: 50 oC

Min. Medientemperatur: 3 oC

Anzahl der Pumpen: 2

Max. Umgebungstemperatur: 40 oC

Motordaten

Wellenleistung P2(Q=max.) d. gew.

Laufrades * Pumpenanzahl:

2000 W

Nennstrom: 6,5 A

Nenndrehzahl: 2900 U/Min

Schutzart Motor: IP44

Schutzart Schaltgerät: IP54

Einbaumaße

Druckseitiger Rohranschluss: R 2

Saugseitiger Rohranschluß: R 2

Bestellinformationen

Gewicht netto ca.: 132 kg

Fabrikat: Wilo

Produktbezeichnung: Comfort-N-Vario COR

2 MVISE

410/VR

Artikelnummer: 2526729
