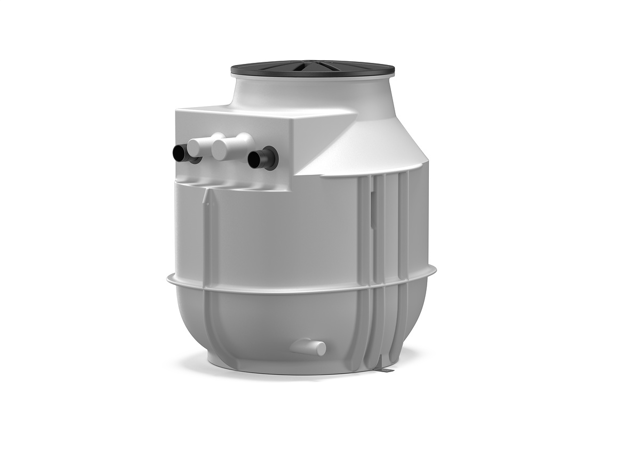

Wilo Pumpenschacht
DrainLift WS 50D
Kaufmännische Daten
| Artikelnummer | 2525161 |
| Preis (WLP) | 3.640,00 / Stck |
| Hauptwarengruppe | Schachtpumpstation, Synthetik |
| Warengruppe | Wilo-DrainLift WS 40-50 |
| Rabattgruppe | PG8 Gr. Abwasserp. |
| Maße inkl. Verpackung | 1200 x 800 x 1202 mm; 85 kg |
Ausschreibungstext
Kunststoffschacht mit Verrohrung, zum
Anschluss von zwei Pumpen. Geeignet für
den Erdeinbau oder die
Gebäudeaufstellung.
Fördermedium
Zur Sammlung und Förderung in
gewerblichen Bereichen von:
Abwasser mit Fäkalien
Abwasserförderung nach 12050
DIN EN 12050-1:
DrainLift WS 40E/D mit Rexa PRO-S ...
EN 12050-1:
DrainLift WS 40E/D mit Rexa MINI3-S ...
DrainLift WS 40E/D mit Rexa FIT-S ...
DrainLift WS 50E/D mit Rexa UNI ...
Konstruktion
Schacht
Pumpenschacht mit optimierter Geometrie
für einen ablagerungsfreien Betrieb.
Schachtkörper mit Verrippungen für eine
hohe Formsteifigkeit und
Auftriebssicherheit. Die Zuläufe sind
frei wählbar. Zum Anschlagen der
Hebemittel sind zwei Transportösen
integriert. Der nach oben gewölbte
Schachtdeckel ist begehbar und mit max.
200 kg belastbar. Für die
Gebäudeaufstellung ist der Pumpenschacht
mit einer Bodenbefestigung ausgestattet.
Verrohrung
Druckrohr mit pumpenseitigem
Flanschanschluss
Absperrschieber
Überwasserkupplung
Kugelrückflussverhinderer (integriert in
die Überwasserkupplung)
Lieferumfang
Kunststoffschacht mit eingebauter
Verrohrung
Verrohrung mit Absperrschieber und
Überwasserkupplung mit integriertem
Rückflussverhinderer
Schachtdeckel mit Dichtung
HT-Doppelmuffe 50 mm (2 in) für
Entleerungsanschluss
Zulaufset mit Lochsäge 124 mm (5 in) und
Dichtung DN 100
Bodenbefestigung
Einbau- und Betriebsanleitung
Kunststoffschacht mit Verrohrung, zum
DIN EN 12050-1:
DrainLift WS 40E/D mit Rexa PRO-S ...
EN 12050-1:
DrainLift WS 40E/D mit Rexa MINI3-S ...
DrainLift WS 40E/D mit Rexa FIT-S ...
DrainLift WS 50E/D mit Rexa UNI ...
Konstruktion
Schacht
Pumpenschacht mit optimierter Geometrie
für einen ablagerungsfreien Betrieb.
Anschluss von zwei Pumpen. Geeignet für
Schachtkörper mit Verrippungen für eine
hohe Formsteifigkeit und
Auftriebssicherheit. Die Zuläufe sind
frei wählbar. Zum Anschlagen der
Hebemittel sind zwei Transportösen
integriert. Der nach oben gewölbte
Schachtdeckel ist begehbar und mit max.
200 kg belastbar. Für die
Gebäudeaufstellung ist der Pumpenschacht
mit einer Bodenbefestigung ausgestattet.
den Erdeinbau oder die
Verrohrung
Druckrohr mit pumpenseitigem
Flanschanschluss
Absperrschieber
Überwasserkupplung
Kugelrückflussverhinderer (integriert in
die Überwasserkupplung)
Lieferumfang
Kunststoffschacht mit eingebauter
Verrohrung
Gebäudeaufstellung.
Verrohrung mit Absperrschieber und
Überwasserkupplung mit integriertem
Rückflussverhinderer
Schachtdeckel mit Dichtung
HT-Doppelmuffe 50 mm (2 in) für
Entleerungsanschluss
Zulaufset mit Lochsäge 124 mm (5 in) und
Dichtung DN 100
Bodenbefestigung
Einbau- und Betriebsanleitung
Fördermedium
Zulässiger Anwendungsbereich
für Wilo-Pumpen: Rexa UNI V05 (max. 1,5
kW), Rexa UNI V06 (max. 1,5 kW)
Max. zulässiger Druck in der
Druckleitung: 6 bar
Min. Medientemperatur: 0 oC
Max. Medientemperatur: 40 oC
Min. Umgebungstemperatur: 3 oC
Max. Umgebungstemperatur: 40 oC
Technische Daten
Zur Sammlung und Förderung in
Vorbehältervolumen: 400 l
Anschluss Eingang: DN100 / DN150
Anschluss Ausgang: R 2
Entlüftung: DN 70
Werkstoff Behälter: PE
Länge: 1000 mm
Breite: 1000 mm
Höhe: 1042 mm
Gewicht netto ca.: 63 kg
Bestellinformationen
gewerblichen Bereichen von:
Fabrikat: Wilo
Art.
Nr.: 2525161
Abwasser mit Fäkalien
Abwasserförderung nach 12050
