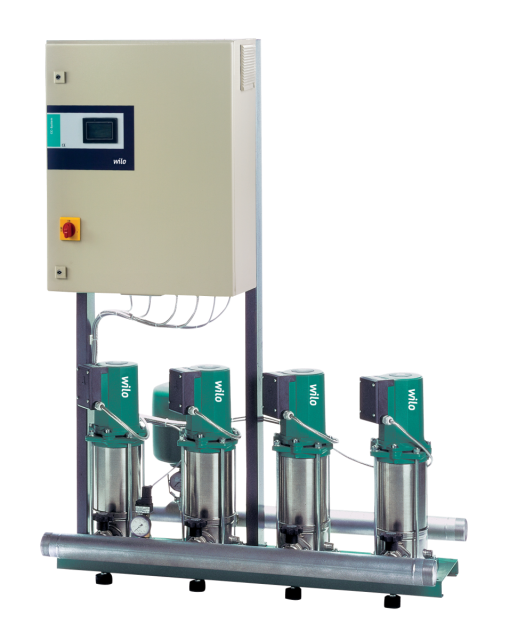

Wilo Mehrpumpenanlage Comfort-N
CO-4 MVIS 410/CC,R21/2,3x400V,2.2kW

Kompakt-Druckerhöhungsanlage gemäß DIN

1988 und DIN EN 806, für den

unmittelbaren oder mittelbaren

Anschluss. Bestehend aus

normalsaugenden, parallel geschalteten,

vertikalen Edelstahl

Hochdruckkreiselpumpen in

Nassläuferausführung. Anschlussfertig

mit Edelstahlverrohrung auf Grundrahmen

montiert, inkl. Steuer-/ Regelgerät mit

allen erforderlichen Mess-und

Stelleinrichtungen.

Zur vollautomatischen Wasserversorgung

und Druckerhöhung in Wohn-, Büro- und

Verwaltungsgebäuden, Hotels,

Krankenhäusern, Kaufhäusern sowie in

Industriesystemen.

Zur Förderung von Trinkwasser,

Brauchwasser, Kühlwasser, Löschwasser

(außer für Feuerlöschanlagen gemäß

DIN14462 und mit Genehmigung der

örtlichen Brandschutzbehörden) oder

anderen Gebrauchswässern, die die

verwendeten Werkstoffe weder chemisch

noch mechanisch angreifen und keine

abrasiven oder langfaserigen

Bestandteile enthalten.

Besonderheiten/ Produktvorteile

Komfortables System entsprechend aller

Anforderungen der DIN 1988 (EN 806)

Im Betrieb selbstentlüftende

Konstruktion

WRAS/ KTW-Zulassung der Pumpen für alle

medienberührten Teile

Pumpen der Baureihe Multivert MVIS in

Verbindung mit Drehstrom-Nassläufermotor

für nahezu geräuschlosen Betrieb

Bis zu 20 dB(A) leiser als

konventionelle Systeme mit

vergleichbarer hydraulischer Leistung

Medienberührte Teile sind korrosionsfest

Comfort Steuer-/ Regelgerät CC, mit

erweiterten Funktionen,

speicherprogrammierbarer

Mikrocomputersteuerung und grafikfähigem

Touch-Display

Werkseitige Prüfung und Voreinstellung

auf optimalen Arbeitsbereich (incl.

Abnahmeprüfzeugnis in Anlehnung an

EN10204 - 3.1)

Ausstattung/ Funktion

Edelstahl-Hochdruckkreiselpumpen der

Baureihe Multivert MVIS

Grundrahmen aus elektrolytisch

verzinktem Stahl mit höhenverstellbaren

Schwingungsdämpfern zur

Körperschallisolierung

Absperrarmatur auf Saug- und Druckseite

jeder Pumpe

Rückflussverhinderer auf der Druckseite

jeder Pumpe

Membrandruckbehälter 8 l, PN16 inkl.

Durchflussarmatur nach DIN 4807,

Druckseite

Drucksensor (4-20 mA), Druckseite

Manometer, Druckseite

Automatische Pumpensteuerung über

vollelektronischen

Comfort-Controller (CC) im

Stahlblechgehäuse RAL 7035 Struktur,

Schutzart IP 54 bestehend aus interner

Steuerspannungsversorgung, CPU, Analoge

und digitale Ein-

und Ausgangsmodule.

Werkstoffe

Pumpengehäuse: 1.4301, X5CrNi18-10

Laufrad: 1.4301, X5CrNi18-10

Welle: 1.4122, X39CrMo17-1

Material Dichtung: EPDM

Material Verrohrung: 1.4571,

X6CrNiMoTi17

12-2

Betriebsdaten

Maximaler Betriebsdruck: 16 bar

Druckanschluss: G 11/4

Max. Medientemperatur: 50 oC

Min. Medientemperatur: 3 oC

Anzahl der Pumpen: 4

Max. Umgebungstemperatur: 40 oC

Motordaten

Wellenleistung P2(Q=max.) d. gew.

Laufrades * Pumpenanzahl:

2200 W

Nennstrom: 9,7 A

Schutzart Motor: IP44

Schutzart Schaltgerät: IP54

Einbaumaße

Druckseitiger Rohranschluss: R 21/2

Saugseitiger Rohranschluß: R 21/2

Bestellinformationen

Gewicht netto ca.: 242 kg

Fabrikat: Wilo

Produktbezeichnung: Comfort-N CO-4

MVIS 410/CC

Artikelnummer: 2524408
