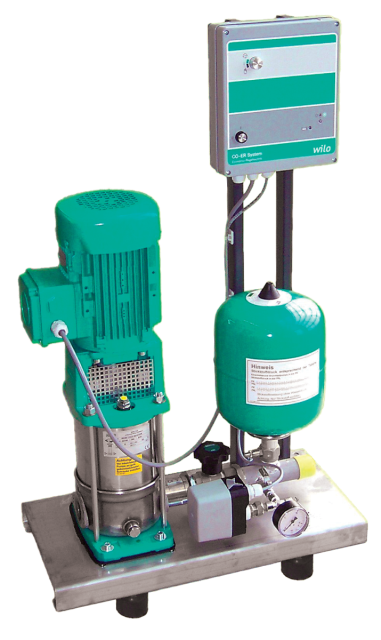

Wilo Einzelpumpenanlage Economy
CO-1 MVI 7004/2/ER,PN16,DN100,18.5kW

Kompakt-Druckerhöhungsanlage, für den

unmittelbaren oder mittelbaren

Anschluss. Bestehend aus einer

normalsaugenden, vertikalen Edelstahl

Hochdruckkreiselpumpe in

Trockenläuferausführung. Anschlussfertig

mit Edelstahlverrohrung auf Grundrahmen

montiert, inkl. Steuer-/ Regelgerät mit

allen erforderlichen Mess-und

Stelleinrichtungen.

Zur vollautomatischen Wasserversorgung

und Druckerhöhung in Wohn-, Büro- und

Verwaltungsgebäuden, Hotels,

Krankenhäusern, Kaufhäusern (im

Geltungsbereich der DIN 1988 und DIN EN

806 sind hierfür Anlagen mit einer

Reservepumpe vorzusehen) sowie in

Industriesystemen.

Zur Förderung von Trinkwasser,

Brauchwasser, Kühlwasser, Löschwasser

(außer für Feuerlöschanlagen gemäß

DIN14462 und mit Genehmigung der

örtlichen Brandschutzbehörden) oder

anderen Gebrauchswässern die die

verwendeten Werkstoffe weder chemisch

noch mechanisch angreifen und keine

abrasiven oder langfaserigen

Bestandteile enthalten.

Besonderheiten/ Produktvorteile

WRAS/ KTW-Zulassung der Pumpe für alle

medienberührten Teile (EPDM Version)

Pumpe der Baureihe MVI in Verbindung mit

IE2 IEC-Normmotoren (ab 0,75 kW)

Drehrichtungsunabhängige

Gleitringdichtung der Pumpe

Medienberührte Teile sind korrosionsfest

Vollelektronischer Economy-Regler (ER1)

mit Regelelektronik und LEDs zur Anzeige

des Anlagenzustandes, digitalen Ein- und

Ausgängen

Werkseitige Prüfung und Voreinstellung

auf optimalen Arbeitsbereich (incl.

Abnahmeprüfzeugnis in Anlehnung an

EN10204 - 3.1)

Ausstattung/ Funktion

Edelstahl-Hochdruckkreiselpumpe der

Baureihe MVI

Grundrahmen aus elektrolytisch

verzinktem Stahl mit höhenverstellbaren

Schwingungsdämpfern zur

Körperschallisolierung

Absperrarmatur auf der Druckseite

Rückflussverhinderer auf der Druckseite

Membrandruckbehälter 8 l, PN16 inkl.

Durchflussarmatur nach DIN 4807,

Druckseite

Druckschalter (6/10/16 bar), Druckseite

Manometer, Druckseite

Automatische Pumpensteuerung über

vollelektronischen Economy-Regler (ER)

im Stahlblechgehäuse RAL 7035

Strukturlack, Schutzart IP 54 bestehend

aus interner Steuerspannungsversorgung,

Regelelektronik und digitalen Ein-

und Ausgängen

Werkstoffe

Pumpengehäuse: 5.1301, EN-GJL-250

Laufrad: 1.4301, X5CrNi18-10

Welle: 1.4057, X20CrNi17-2

Material Dichtung: EPDM

Material Verrohrung: 1.4571,

X6CrNiMoTi17

12-2

Betriebsdaten

Maximaler Betriebsdruck: 16 bar

Druckanschluss: DN 100

Max. Medientemperatur: 50 oC

Min. Medientemperatur: 3 oC

Anzahl der Pumpen: 1

Max. Umgebungstemperatur: 40 oC

Motordaten

Netzanschluss: 3x400 V!, 50 Hz

Wellenleistung P2(Q=max.) d. gew.

Laufrades * Pumpenanzahl:

18500 W

Nennstrom: 31,4 A

Schutzart Motor: IP55

Schutzart Schaltgerät: IP54

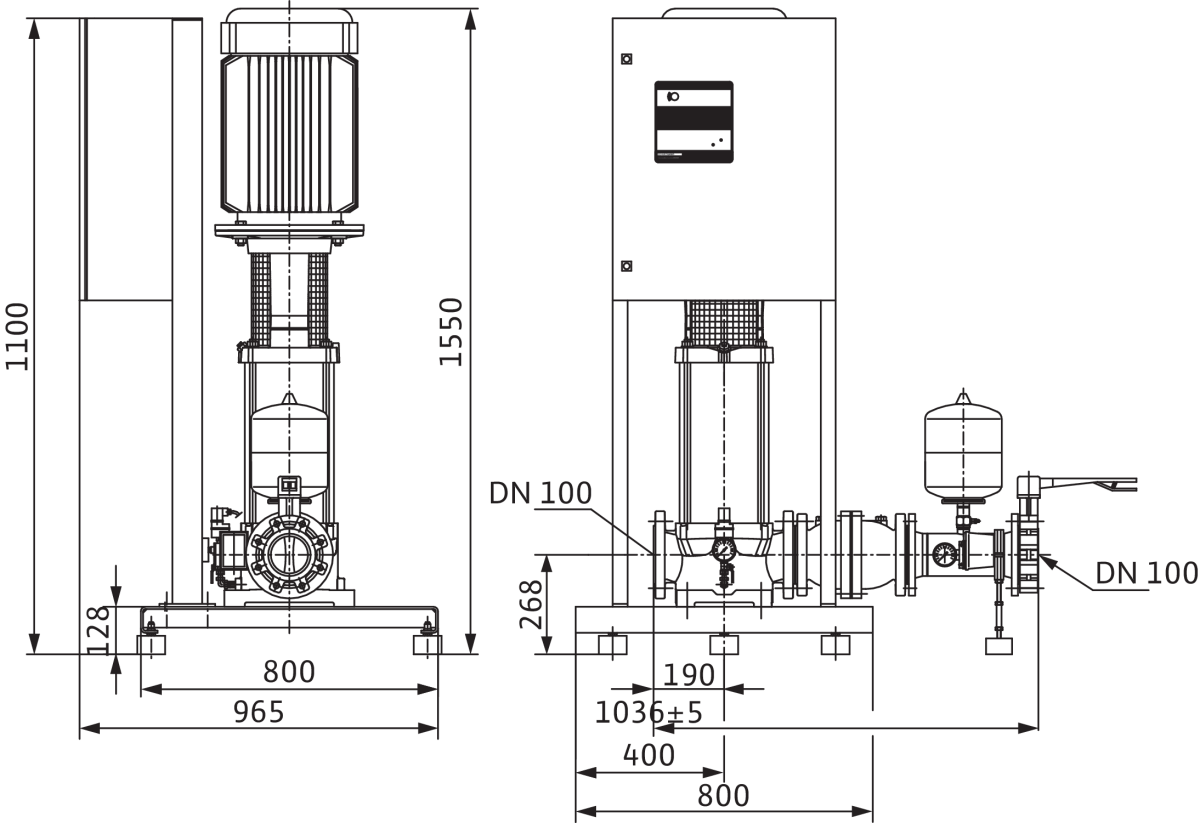

Einbaumaße

Druckseitiger Rohranschluss: DN 100

Saugseitiger Rohranschluß: DN 100

Bestellinformationen

Gewicht netto ca.: 332 kg

Fabrikat: Wilo

Produktbezeichnung: Economy CO-1 MVI

7004/2/ER

(PN 16)

Artikelnummer: 2523179
