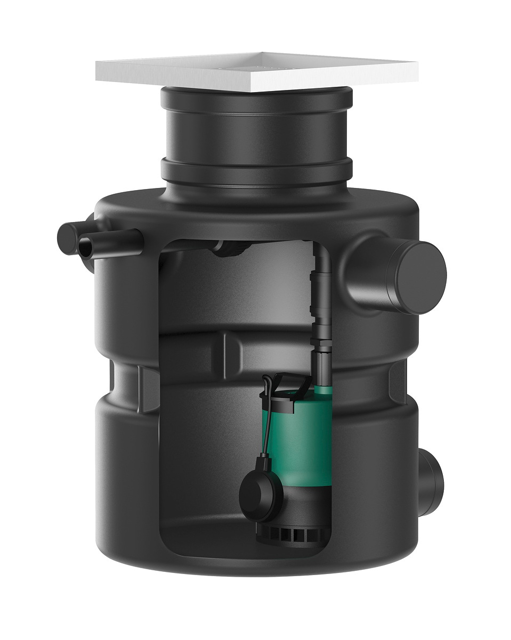

Wilo Unterflur-Hebeanlage
DrainLift BOX-32/11E U, 230V, 0.55kW

Kompakte, vollautomatisch arbeitende

Abwasser-Hebeanlage für die

Unterflurinstallation innerhalb von

Gebäuden.

Fördermedium

Zur Sammlung und Förderung in häuslichen

Bereichen von:

Abwasser ohne Fäkalien

Abwasserförderung nach 12050

Die Abwasser-Hebeanlage erfüllt die

Anforderungen nach EN 12050-2.

Konstruktion

Gas- und wasserdichter Sammelbehälter

aus Kunststoff mit ablagerungsfreiem

Innenraum. Zwei um 180o versetzte DN 100

Anschlüsse für den Zulauf sowie die

Entlüftung und Kabelführung. Der

Druckanschluss ist 90o seitlich versetzt

zu den beiden Anschlüssen angeordnet.

Für eine einfache Wartung der Anlage

dient der Deckel als Revisionsöffnung.

Abwasserpumpe mit integrierter

Wirbeleinrichtung (Twisterfunktion),

offenem Mehrkanallaufrad und vertikalem

Gewindeanschluss. Pumpengehäuse,

Saugkorb und Laufrad aus

Verbundwerkstoff. 1x-Motor

(Mantelkühlung) mit integriertem

Betriebskondensator und

selbstschaltender thermischer

Motorüberwachung. Motorgehäuse aus

Edelstahl. Ölgefüllte Dichtungskammer

mit doppelter Abdichtung: motorseitig

ist ein Wellendichtring, pumpenseitig

eine Gleitringdichtung verbaut.

Anschlusskabel mit Schwimmerschalter und

angebautem Stecker (CEE 7/7).

Die Twisterfunktion sorgt für eine

ständige Verwirbelung im Saugbereich der

Pumpe. Die Verwirbelungen verhindern ein

Absinken und Festsetzen der Sinkstoffe.

Damit wird ein sauberer Pumpensumpf

erreicht und eine Geruchsbildung

vermindert.

Die Niveausteuerung erfolgt über den

angebauten Schwimmerschalter an der

Pumpe. Das Schaltniveau 'Pumpe Ein/Aus'

ist durch die Kabellänge des

Schwimmerschalters voreingestellt.

Lieferumfang

Kunststoffschacht mit eingebauter

Verrohrung

Verrohrung mit Rückflussverhinderer

Pumpe mit Schwimmerschalter und Stecker

Druckschlauch (Innendurchmesser: 40

mm/1,5 in, Länge: 7 cm/2,8 in) inkl.

Schlauchschellen

O-Ring zur Abdichtung der

Behälterabdeckung und als

Geruchsverschluss

Behälterabdeckung mit Fliesenrahmen und

Fußbodenablauf

Rohbauabdeckung

Einbau- und Betriebsanleitung

Betriebsdaten

Max. zulässiger Druck in der

Druckleitung:

1.7 bar

Produktdaten

Bruttovolumen des Behälters: 113 l

Schaltvolumen: 24 l

Betriebsart (ausgetaucht):

Höhe: 880 mm

Länge: 705 mm

Breite: 720 mm

Fördermedium: Drainage

Diagonalmaß: 720 mm

Motordaten

Netzanschluss:

Spannungstoleranz:

Motornennleistung: 550 W

Nenndrehzahl: 2900 U/Min

Nennstrom: 3.6 A

Isolationsklasse: F

Schutzart Motor:

Kabel

Zulässiger Anwendungsbereich

Länge Anschlusskabel: 10 m

Kabeltyp:

Kabelquerschnitt: 3G1 mm2

Netzstecker: CEE 7/7 (Schuko)

Werkstoffe

Behälter: PE

Pumpengehäuse: PP-GF30

Laufrad: PPE/PS-GF20

Welle: Stainless steel

Motorgehäuse: Stainless steel

Medientemperatur: 3 oC

Einbaumaße

Saugseitiger Rohranschluss: d 110

Druckseitiger Rohranschluss: d 40

Anschluss Entlüftung: d 110

Bestellinformationen

Fabrikat:

Produktbezeichnung: DrainLift BOX

32/11E U

Gewicht netto ca.: 28 kg

Artikelnummer: 2521821

Max. Medientemperatur, kurzzeitig bis 3

Min.:

60 oC

Umgebungstemperatur: 3 oC

Maximaler Betriebsdruck: 1.1 bar
