Wilo Mehrpumpenanlage
Economy CO-4 MHI 203/ER,R2/R2,400V

Kompakt-Druckerhöhungsanlage gemäß DIN

1988 und DIN EN 806, für den

unmittelbaren oder mittelbaren

Anschluss. Bestehend aus

normalsaugenden, parallel geschalteten,

horizontalen Edelstahl

Hochdruckkreiselpumpen in

Trockenläuferausführung. Anschlussfertig

mit Edelstahlverrohrung auf Grundrahmen

montiert, inkl. Steuer-/ Regelgerät mit

allen erforderlichen Mess-und

Stelleinrichtungen.

Zur vollautomatischen Wasserversorgung

und Druckerhöhung in Wohn-, Büro- und

Verwaltungsgebäuden, Hotels,

Krankenhäusern, Kaufhäusern sowie in

Industriesystemen.

Zur Förderung von Trinkwasser,

Brauchwasser, Kühlwasser, Löschwasser

(außer für Feuerlöschanlagen gemäß

DIN14462 und mit Genehmigung der

örtlichen Brandschutzbehörden) oder

anderen Gebrauchswässern die die

verwendeten Werkstoffe weder chemisch

noch mechanisch angreifen und keine

abrasiven oder langfaserigen

Bestandteile enthalten.

Besonderheiten/ Produktvorteile

Robustes System entsprechend aller

Anforderungen der DIN 1988 (EN 806)

WRAS/ KTW-Zulassung der Pumpen für alle

medienberührten Teile (EPDM Version)

Pumpen der Baureihe MHI in Verbindung

mit IE2 IEC-Normmotoren (ab 0,75 kW)

Drehrichtungsunabhängige

Gleitringdichtung der Pumpen

Medienberührte Teile sind korrosionsfest

Vollelektronischer Economy-Regler

(ER2/ER3-4) mit Regelelektronik und LEDs

zur Anzeige des Anlagenzustandes,

analogen und digitalen Ein- und

Ausgängen

Werkseitige Prüfung und Voreinstellung

auf optimalen Arbeitsbereich (incl.

Abnahmeprüfzeugnis in Anlehnung an

EN10204 - 3.1)

Ausstattung/ Funktion

Edelstahl-Hochdruckkreiselpumpen der

Baureihe MHI

Grundrahmen aus elektrolytisch

verzinktem Stahl mit höhenverstellbaren

Schwingungsdämpfern zur

Körperschallisolierung

Absperrarmatur auf Saug- und Druckseite

jeder Pumpe

Rückflussverhinderer auf der Druckseite

jeder Pumpe

Membrandruckbehälter 8 l, PN16 inkl.

Durchflussarmatur nach DIN 4807,

Druckseite

Drucksensor (4-20 mA), Druckseite

Manometer, Druckseite

Automatische Pumpensteuerung über

vollelektronischen

Economy-Regler (ER) im Stahlblechgehäuse

RAL 7035 Strukturlack, Schutzart IP 54

bestehend aus interner

Steuerspannungsversorgung,

Regelelektronik, analogen und digitalen

Ein-

und Ausgängen.

Werkstoffe

Pumpengehäuse: 1.4301, X5CrNi18-10

Laufrad: 1.4301, X5CrNi18-10

Welle: 1.4301, X5CrNi18-10

Material Dichtung: EPDM

Material Verrohrung: 1.4571,

X6CrNiMoTi17

12-2

Betriebsdaten

Maximaler Betriebsdruck: 10 bar

Druckanschluss: Rp 1

Max. Medientemperatur: 50 oC

Min. Medientemperatur: 3 oC

Anzahl der Pumpen: 4

Max. Umgebungstemperatur: 40 oC

Motordaten

Netzanschluss: 3x400 V!, 50 Hz

Wellenleistung P2(Q=max.) d. gew.

Laufrades * Pumpenanzahl:

550 W

Nennstrom: 3 A

Schutzart Motor: IP54

Schutzart Schaltgerät: IP54

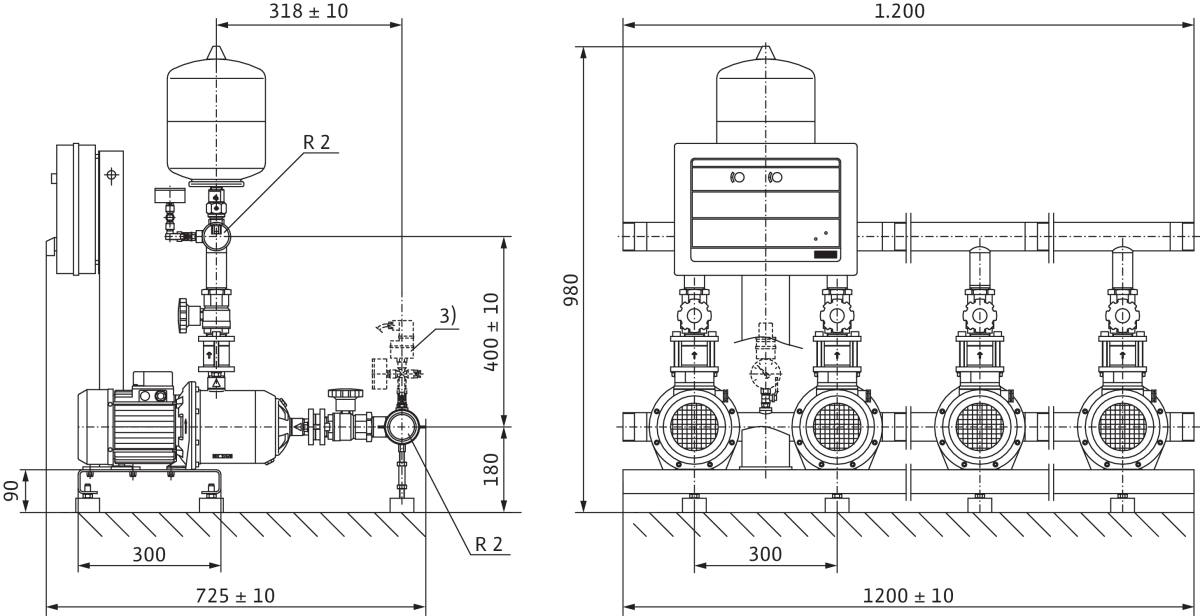

Einbaumaße

Druckseitiger Rohranschluss: R 2

Saugseitiger Rohranschluß: R 2

Bestellinformationen

Gewicht netto ca.: 107 kg

Fabrikat: Wilo

Produktbezeichnung: Economy CO-4 MHI

203/ER

Artikelnummer: 2520788
