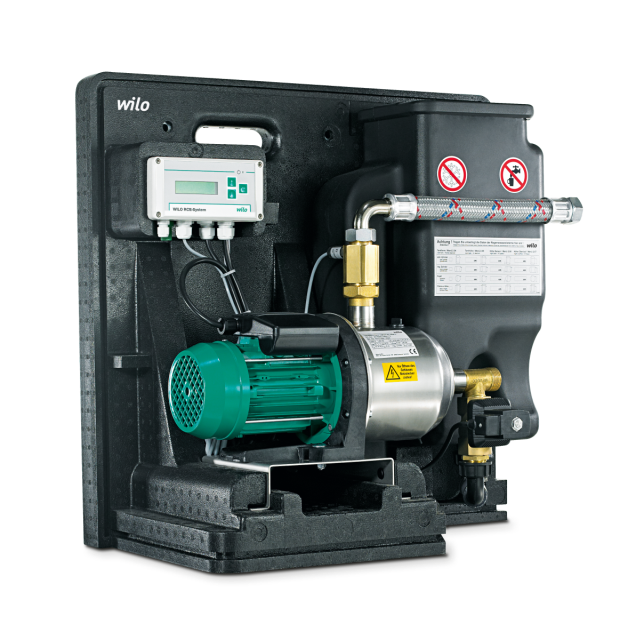

Wilo Regenwassernutzungsanlage
RainSystem AF Comfort MC 305,230V,1090W

Automatische Regenwassernutzungs- und

Trinkwasser-Nachspeiseanlage als

Kompaktmodul für Einfamilienhäuser

bestehend aus leiser, selbstansaugender,

mehrstufiger, horizontaler Hochdruck

Kreiselpumpe mit hydraulischen

Ansaugtrakt sowie 11 Liter fassendem

Nachspeisebehälter mit bedarfsgerechter

Nachspeisung von Trinkwasser bei nicht

gefüllter Zisterne. Alle

medienberührenden Teile sind

korrosionsfrei. Inbetriebsetzung mit

werkseitig eingestellten Grundparametern

(plug&play) durch elektronische

Steuerung RainControl Economy (RCE),

pumpenbetriebszeitabhängigem

Wassertausch des Nachspeisereservoirs,

Verkalkungsschutz des Magnetventils,

integrierter Trockenlaufschutz für die

Pumpe, Füllstandsanzeige, Anschluss für

Rückstauwarnung bzw. Nachspeisebehälter

Überlaufgeber, permanente

Betriebsdatenerfassung, Energiesparmodus

Funktion, Betriebszustandsprotokoll,

anwenderreundlich menügeführte

Bedienungsmöglichkeiten über

parametrierbares LC-Display sowie

integrierter Logik zur Ansaughilfe. Die

Anlage ist auf einem

kunststoffumschäumten Grundträger

montiert. Anschlussfertig mit 3 m Kabel

und Schutzkontaktstecker inkl.

Befestigungsmaterial zur Auf-Wand

Montage sowie Abdeckhaube aus

recycelfähigem EPP. Option:

Nachspeisebehälter-Überlaufgeber Das

System erfüllt die neuesten

Anforderungen der DIN1989.

Planungshinweis:

Die Saugleitung muss von der Zisterne

stetig steigend zum AF-System verlegt

sein. Für Revisionszwecke ist oberhalb

der Anlage ein freier Raum von

mindestens 200 mm vorzusehen. Zur

Gewährleistung der Belüftung des

Pumpenmotors sollte links von der Anlage

ein Freiraum von mindestens 100 mm

gewährleistet werden. Der Anschluss des

Überlaufs erfolgt unterhalb der Anlage.

Die Anschlüsse für die

Frischwassernachspeisung sowie die Saug-

und Druckleitung befinden sich auf der

rechten Seite des Systems.

Motorschutz:

Integrierter Motorschutzschalter

Anlagensteuerung:

Vollelektronische Regeleinheit Rain

Control Economy (RCE) zur Steuerung

einer Regenwasserpumpe, Ansteuerung über

Drucktransmitter 4-20 mA

Füllstandsüberwachung:

Schwimmerschalter mit 20 m Kabel (in der

Zisterne)

Nachspeisereservoir:

Volumen : 11 l

Werkstoff : PE-schwarz,

lichtundurchlässig

Anschlüsse:

Druckseite : Verschraubung Rp1

Saugseite : R1

Zulauf:

Frischwassernachspeisung über Schwimmer

Ventil R3/4 mit freiem Auslauf gemäß DIN

EN 1717

Überlauf:

105x65 über beiliegenden Trichter an DN

70

Anlagenschutzart:

Schaltgerät : IP 54

Pumpen : IP 54

Abmessungen (B x H x T) : 660 x 638 x

393

mm

Werkstoffe

Pumpengehäuse: 1.4301, X5CrNi18-10

Welle: 1.4028, X30Cr13

Laufrad: PPE+PS-GF30

Betriebsdaten

Förderhöhe max.: 8 m

Min. Medientemperatur: 5 oC

Max. Medientemperatur: 35 oC

Maximaler Betriebsdruck: 10 bar

Druckanschluss: Rp 1

Max. Umgebungstemperatur: 40 oC

Motordaten

Netzanschluss: 1x230 V!, 50 Hz

Wellenleistung P2(Q=max.) d. gew.

Laufrades * Pumpenanzahl:

750 W

Nennstrom: 5,1 A

Leistungsfaktor: 0,98

Schutzart Motor: X4

Isolationsklasse: F

Einbaumaße

Saugseitiger Rohranschluß: Rp 1

Druckseitiger Rohranschluß: Rp 1

Bestellinformationen

Gewicht netto ca.: 25,5 kg

Fabrikat: Wilo

Produktbezeichnung: RainSystem AF

Comfort

MC 305

Artikelnummer: 2518351
