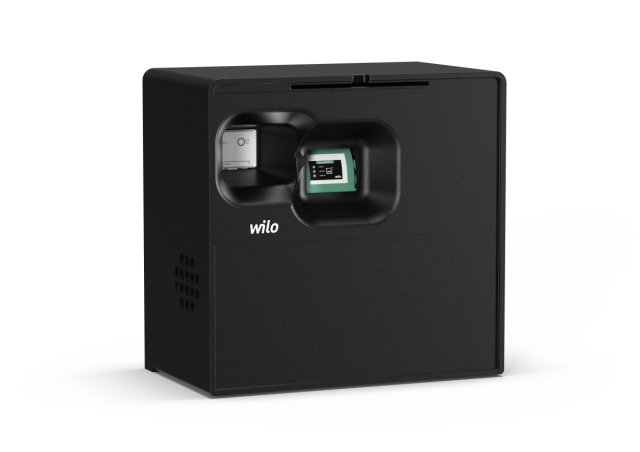

Wilo Regenwassernutzungsanlage
RainSystem AF Basic MC 304,230V,910W

Automatische Regenwassernutzungs- und

Trinkwasser-Nachspeiseanlage als

Kompaktmodul für Einfamilienhäuser

bestehend aus leiser, selbstansaugender,

mehrstufiger, horizontaler Hochdruck

Kreiselpumpe mit hydraulischen

Ansaugtrakt sowie 11 Liter fassendem

Nachspeisebehälter mit bedarfsgerechter

Nachspeisung von Trinkwasser bei nicht

gefüllter Zisterne. Alle

medienberührenden Teile sind

korrosionsfrei. Inbetriebsetzung mit

fest eingestellten Parametern (plug&

play) durch die Kombination aus

elektronischer Steuerung RainControl

Basic (RCB) und elektronischem Druck-

und Strömungswächter. Diese Steuerung

gewährleistet den

pumpenbetriebszeitabhängigen

Wassertausch des Nachspeisereservoirs,

einen integrierten Trockenlaufschutz für

die Pumpe, die Ansteuerung des

Umschaltventils, die

Anschlussmöglichkeiten für einen

Nachspeisebehälter-Überlaufgeber sowie

für eine Zisternenpumpe.Die Anlage ist

auf einem kunststoffumschäumten

Grundträger montiert. Anschlussfertig

mit 1,8 m Kabel und Schutzkontaktstecker

inkl. Befestigungsmaterial zur Auf-Wand

Montage.

Option:

Abdeckhaube aus recycelfähigem EPP sowie

Nachspeisebehälter-Überlaufgeber Das

System erfüllt die neuesten

Anforderungen der DIN1989.

Planungshinweis:

Die Saugleitung soll von der Zisterne

stetig steigend zum AF-System verlegt

sein. Für Revisionszwecke ist oberhalb

der Anlage ein freier Raum von

mindestens 200 mm vorzusehen. Zur

Gewährleistung der Belüftung des

Pumpenmotors sollte links von der Anlage

ein Freiraum von mindestens 100 mm

gewährleistet werden. Der Anschluss des

Überlaufs erfolgt unterhalb der Anlage.

Die Anschlüsse für die

Frischwassernachspeisung sowie die Saug-

und Druckleitung befinden sich auf der

rechten Seite des Systems.

Motorschutz:

integrierter Motorschutzschalter

Anlagensteuerung:

Elektronische Regeleinheit RainControl

Basic RCB mit elektronischem Druck- und

Strömungswächter

Füllstandsüberwachung:

Schwimmerschalter mit 20 m Kabel (in der

Zisterne)

Nachspeisereservoir:

Volumen : 11 l

Werkstoff : PE-schwarz,

lichtundurchlässig

Anschlüsse:

Druckseite : Verschraubung Rp1

Saugseite : Schlauchanschluss DN25 (auf

R1)

Zulauf:

Frischwassernachspeisung über Schwimmer

Ventil R3/4 mit freiem Auslauf gemäß DIN

EN 1717

Überlauf:

105x65 über beiligenden Trichter an DN

70

Anlagenschutzart:

Schaltgerät : IP 41

Pumpen : IP 54

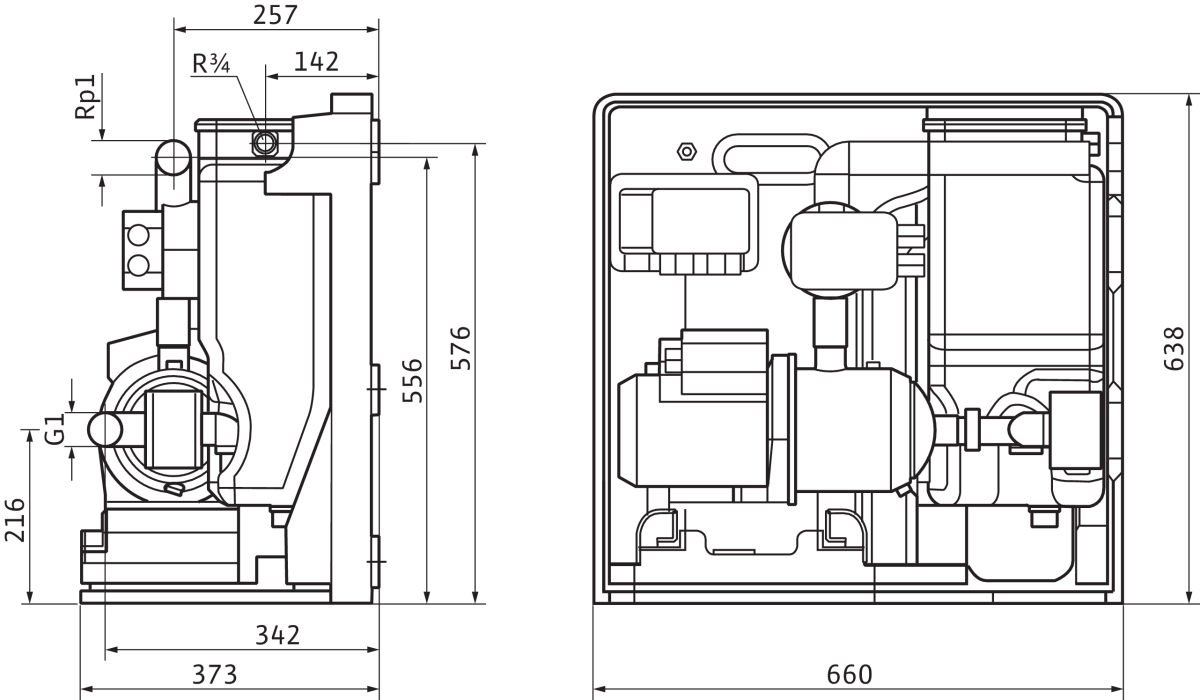

Abmessungen (B x H x T) : 660 x 638 x

393

mm

Werkstoffe

Pumpengehäuse: 1.4301, X5CrNi18-10

Welle: 1.4028, X30Cr13

Laufrad: PPE+PS-GF30

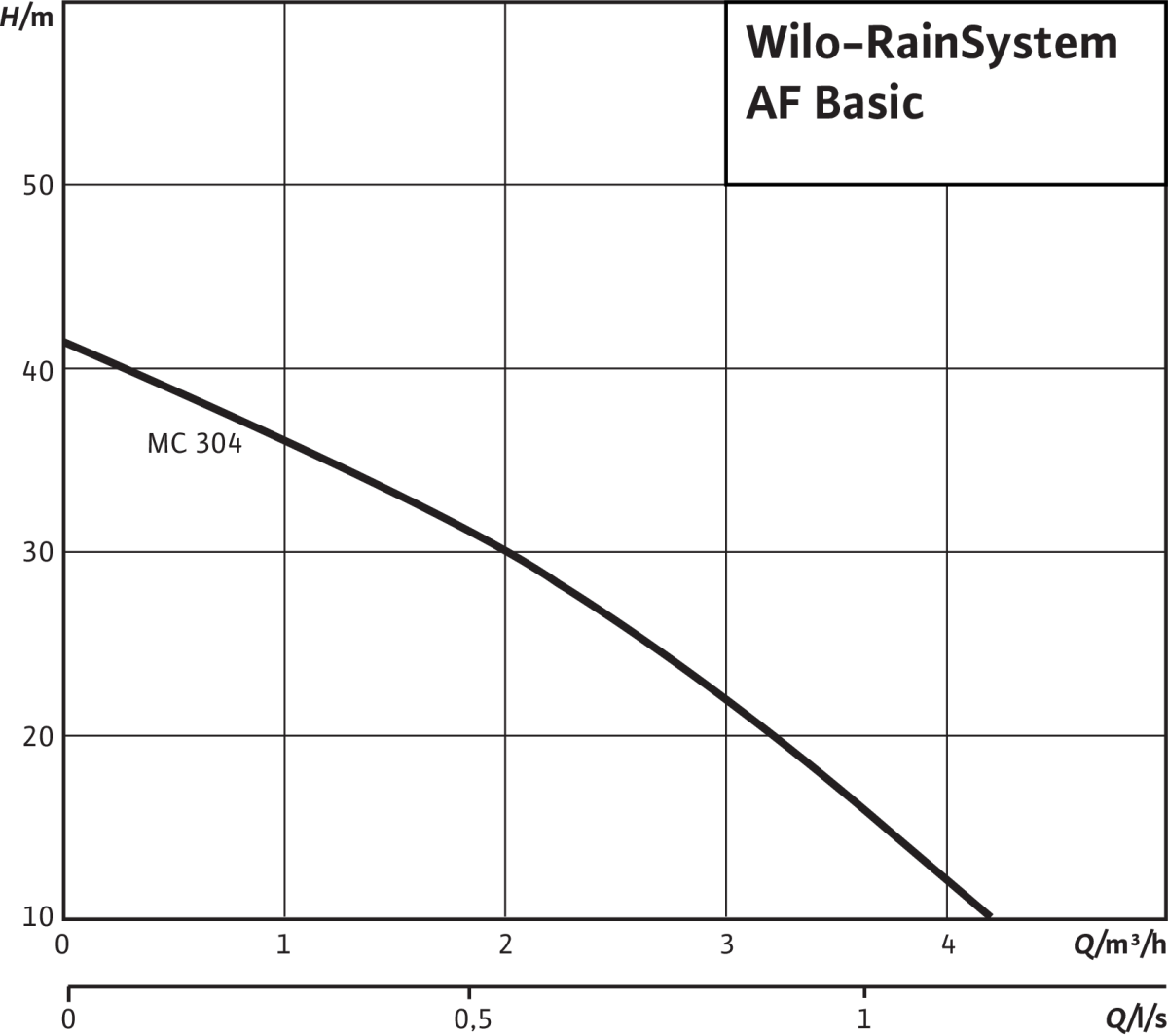

Betriebsdaten

Förderhöhe max.: 8 m

Min. Medientemperatur: 5 oC

Max. Medientemperatur: 35 oC

Maximaler Betriebsdruck: 10 bar

Druckanschluss: Rp 1

Max. Umgebungstemperatur: 40 oC

Motordaten

Netzanschluss: 1x230 V!, 50 Hz

Wellenleistung P2(Q=max.) d. gew.

Laufrades * Pumpenanzahl:

550 W

Nennstrom: 4 A

Leistungsfaktor: 0,97

Schutzart Motor: X4

Isolationsklasse: F

Einbaumaße

Saugseitiger Rohranschluß: Rp 1

Druckseitiger Rohranschluß: Rp 1

Bestellinformationen

Gewicht netto ca.: 23 kg

Fabrikat: Wilo

Produktbezeichnung: RainSystem AF Basic

MC 304

Artikelnummer: 2518349
