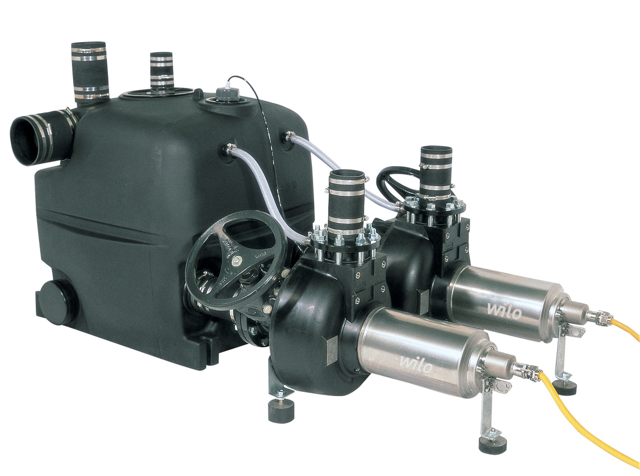

Wilo Abwasser-Hebeanlage DrainLift
XXL 1040-2/5,2,DN100,3x400V,5.2kW

Anschlussfertige, vollüberflutbare und

automatisch arbeitende Abwasser

Hebeanlage als Doppelpumpenanlage mit

automatischem Wechsel-, Reserve- und

Spitzenlastbetrieb. Zwei separat,

trockenaufgestellte Abwasser

Tauchmotorpumpen in Drehstromausführung

mit Mantelstromkühlung, Edelstahlgehäuse

und thermischer Motorüberwachung. Ein

gas- und wasserdichter Sammelbehälter

aus Kunststoff mit fest definierten

Zulaufanschlüssen und Niveausteuerung

mit Niveausensor.

Mikroprozessorgesteuertes Schaltgerät

mit

LED-Anzeigen für die Anzeige der

Betriebszustände und Störmeldungen

Einstellbarer Nachlaufzeit

Integriertem und netzabhängigem Alarm

1x potenzialfreiem Kontakt für den

Anschluss einer Sammelstörmeldung (SSM).

Lieferumfang:

Anschlussfertige Abwasser-Hebeanlage mit

Schaltgerät

1x Manschette für Anschluss

Handmembranpumpe

1x Zulaufanschluss DN 150

1x Manschette für Entlüftungsanschluss

DN 70

1x Bausatz für die Verbindung von

Behälter und Pumpe

Achtung: Für die Installation benötigte

Armaturen, wie z.B. Hosenrohr,

Absperrschieber und

Rückflussverhinderer, müssen als Zubehör

bestellt werden!

Betriebsdaten

Max. zulässiger Druck in der

Druckleitung:

3 bar

Produktdaten

Bruttovolumen des Behälters: 400 l

Schaltvolumen: 220 l

Betriebsart (ausgetaucht): S1 S3-25

s

Höhe: 880 mm

Länge: 1990 mm

Fördermedium: Water

Breite: 960 mm

Diagonalmaß: 2173 mm

Motordaten

Netzanschluss:

Spannungstoleranz:

Motornennleistung: 5200 W

Nenndrehzahl: 1450 U/Min

Nennstrom: 12.8 A

Isolationsklasse: F

Schutzart Motor:

Zulässiger Anwendungsbereich

Einschaltart: Stern-Dreieck (Yd)

Max. Schalthäufigkeit: 60

Motorschutz: WSK

Kabel

Netzstecker: nein

Werkstoffe

Behälter: PE

Pumpengehäuse: PUR

Laufrad: PUR

Welle: Stainless steel

Medientemperatur: 3 oC

Motorgehäuse: Stainless steel

Einbaumaße

Saugseitiger Rohranschluss: d 110

Druckseitiger Rohranschluss: DN 100

Anschluss Entlüftung: d 75

Bestellinformationen

Fabrikat:

Produktbezeichnung: DrainLift XXL

1040-2/5,2

Gewicht netto ca.: 195 kg

Max. Medientemperatur, kurzzeitig bis 3

Artikelnummer: 2509015

Min.:

60 oC

Umgebungstemperatur: 3 oC

Maximaler Betriebsdruck: 3 bar
