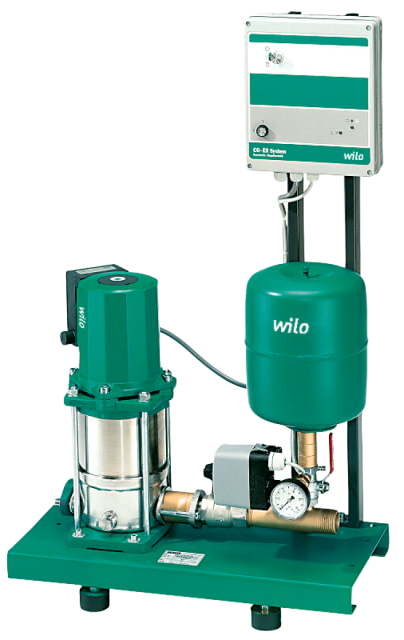

Wilo Einzelpumpenanlage Economy
CO-1 MVIS 205/ERPN10,Rp11/4/R11/4,1.1kW

Kompakt-Druckerhöhungsanlage, für den

unmittelbaren oder mittelbaren

Anschluss. Bestehend aus einer

normalsaugenden, vertikalen Edelstahl

Hochdruckkreiselpumpe in

Nassläuferausführung. Anschlussfertig

mit Edelstahlverrohrung auf Grundrahmen

montiert, inkl. Steuer-/ Regelgerät mit

allen erforderlichen Mess-und

Stelleinrichtungen.

Zur vollautomatischen Wasserversorgung

und Druckerhöhung in Wohn-, Büro- und

Verwaltungsgebäuden, Hotels,

Krankenhäusern, Kaufhäusern (im

Geltungsbereich der DIN 1988 und DIN EN

806 sind hierfür Anlagen mit einer

Reservepumpe vorzusehen) sowie in

Industriesystemen.

Zur Förderung von Trinkwasser,

Brauchwasser, Kühlwasser, Löschwasser

(außer für Feuerlöschanlagen gemäß

DIN14462 und mit Genehmigung der

örtlichen Brandschutzbehörden) oder

anderen Gebrauchswässern die die

verwendeten Werkstoffe weder chemisch

noch mechanisch angreifen und keine

abrasiven oder langfaserigen

Bestandteile enthalten.

Besonderheiten/ Produktvorteile

Im Betrieb selbstentlüftende

Konstruktion

WRAS/ KTW-Zulassung der Pumpe für alle

medienberührten Teile

Pumpe der Baureihe Multivert MVIS in

Verbindung mit Drehstrom-Nassläufermotor

für nahezu geräuschlosen Betrieb

Bis zu 20 dB(A) leiser als

konventionelle Systeme mit

vergleichbarer hydraulischer Leistung

Medienberührte Teile sind korrosionsfest

Vollelektronischer Economy-Regler (ER1)

mit Regelelektronik und LEDs zur Anzeige

des Anlagenzustandes, digitalen Ein- und

Ausgängen

Werkseitige Prüfung und Voreinstellung

auf optimalen Arbeitsbereich (incl.

Abnahmeprüfzeugnis in Anlehnung an

EN10204 - 3.1)

Ausstattung/ Funktion

Edelstahl-Hochdruckkreiselpumpe der

Baureihe MVIS

Grundrahmen aus elektrolytisch

verzinktem Stahl mit höhenverstellbaren

Schwingungsdämpfern zur

Körperschallisolierung

Absperrarmatur auf der Druckseite

Rückflussverhinderer auf der Druckseite

Membrandruckbehälter 8 l, PN16 inkl.

Durchflussarmatur nach DIN 4807,

Druckseite

Druckschalter (6/10/16 bar), Druckseite

Manometer, Druckseite

Automatische Pumpensteuerung über

vollelektronischen

Economy-Regler (ER) im Stahlblechgehäuse

RAL 7035 Strukturlack, Schutzart IP 54

bestehend aus interner

Steuerspannungsversorgung,

Regelelektronik und digitalen Ein- und

Ausgängen

Werkstoffe

Pumpengehäuse: 1.4301, X5CrNi18-10

Laufrad: 1.4301, X5CrNi18-10

Welle: 1.4122, X39CrMo17-1

Material Dichtung: EPDM

Material Verrohrung: 1.4571,

X6CrNiMoTi17

12-2

Betriebsdaten

Maximaler Betriebsdruck: 16 bar

Druckanschluss: G 11/2

Max. Medientemperatur: 50 oC

Min. Medientemperatur: 3 oC

Anzahl der Pumpen: 1

Max. Umgebungstemperatur: 40 oC

Motordaten

Wellenleistung P2(Q=max.) d. gew.

Laufrades * Pumpenanzahl:

1100 W

Nennstrom: 4,5 A

Schutzart Motor: IP44

Schutzart Schaltgerät: IP54

Einbaumaße

Druckseitiger Rohranschluss: R 11/4

Saugseitiger Rohranschluß: Rp 11/4

Bestellinformationen

Gewicht netto ca.: 59 kg

Fabrikat: Wilo

Produktbezeichnung: Economy CO-1 MVIS

205/ER/

(PN 10)

Artikelnummer: 2504662
