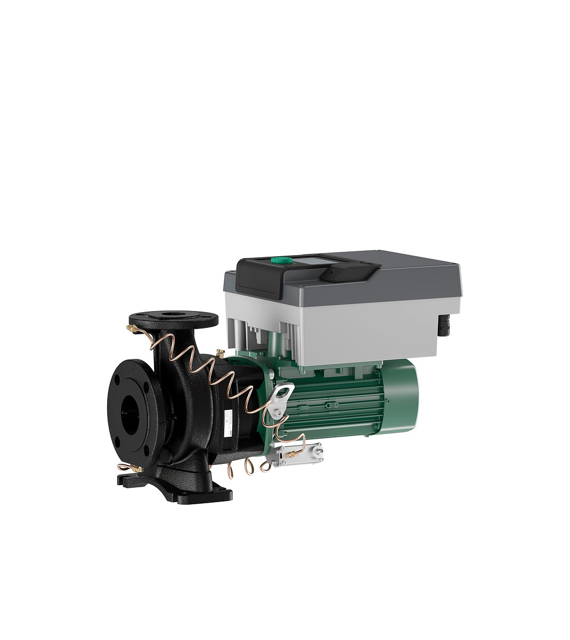

Wilo Trockenläufer-Hocheffizienz-Blockp.
Stratos GIGA2.0-B 80/1-20/3,0-S1,DN100

Hocheffizienz-Blockpumpe mit EC-Motor

der Effizienzklasse IE5 gemäß IEC 60034

30-2 und elektronischer

Leistungsanpassung in Trockenläufer

Bauart. Die Pumpe ist ausgeführt als

einstufige Niederdruck-Kreiselpumpe mit

Flanschanschluss und Gleitringdichtung.

Die Stratos GIGA2.0-B ist vorrangig für

die Förderung von Heizungswasser (nach

VDI 2035), Kaltwasser und Wasser-Glykol

Gemischen ohne abrasive Stoffe in

Heizungs-, Klima- und Kühlsystemen

konzipiert.

Konstruktion ...-S1:

Einstufige Niederdruck-Kreiselpumpe mit

ungeteilter Welle in Blockbauweise

inklusive Fuß am Pumpengehäuse

Flansch- und Gehäuseabmessungen nach EN

733

Flansche PN 16

- gebohrt nach EN 1092-2

Druckmessanschlüsse (R 1/8) für

angebauten Differenzdruckgeber

(Ausführung ...-R1 ohne

Differenzdruckgeber)

Pumpengehäuse und Motorflansch

serienmäßig mit Kataphoresebeschichtung

Gleitringdichtung S1 empfohlen bei

Wasser-Glykol-Gemischen mit Anteilen

Glykol bis max. 50 % Volumenanteil und

einer Medientemperatur von -20 oC bis

max. +90 oC ... +110 oC und auch bei

Ölanteilen im Wasser-Glykol-Gemisch.

Anschlussspannungen:

3x440 V +-10 % 50/60 Hz, 3x400 V +-10 %

50/60 Hz, 3x380 V -5 % +10 % 50/60 Hz

Erfüllung der Elektromagnetischen

Verträglichkeit ohne zusätzliche

Maßnahmen

Störaussendung für Wohnbereich gemäß EN

61800-3:2018

Störfestigkeit für Industriebereich

gemäß EN 61800-3:2018

Zubehör (muss gesondert bestellt

werden):

Montagehilfe für Gleitringdichtung

(inkl. Montagebolzen)

Zur Anbindung an die Gebäudeautomation:

CIF-Modul PLR

CIF-Modul LON

CIF-Modul BACnet MS/TP

CIF-Modul Modbus RTU

CIF-Modul CANopen

CIF-Modul Ethernet Multiprotocol (Modbus

TCP, BACnet/ IP)

Anschluss M12 RJ45 CIF Ethernet

Differenzdruckgeber DDG 2 ... 10 V

Differenzdruckgeber DDG 4 ... 20 mA

Temperatursensor PT1000 AA

Fühlerhülsen für den Einbau von

Temperatursensoren in die Rohrleitung
