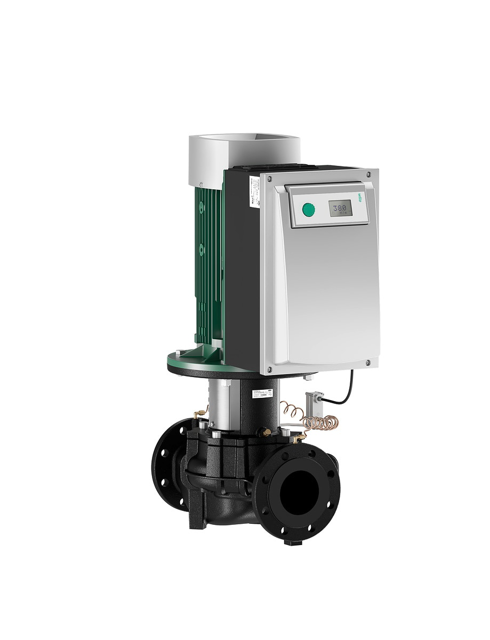

Wilo Trockenläufer-Hocheffizienz-Einzelp
Stratos GIGA 65/5-62/18,5-S1,DN65,18.5kW

Hocheffizienz-Inlinepumpe mit EC-Motor

der Effizienzklasse IE5 gemäß IEC 60034

30-2 und elektronischer

Leistungsanpassung in Trockenläufer

Bauart. Die Pumpe ist ausgeführt als

einstufige Niederdruckkreiselpumpe mit

Flanschanschluss und Gleitringdichtung.

Die Stratos GIGA ist vorrangig für die

Förderung von Heizungswasser (nach VDI

2035), Kaltwasser und Wasser-Glykol

Gemischen ohne abrasive Stoffe in

Heizungs-, Klima- und Kühlsystemen

konzipiert.

Konstruktion:

Einstufige Niederdruck-Kreiselpumpe

Spiralgehäuse in Inline-Bauart (Saug-

und Druckstutzen mit gleichen Flanschen

in einer Linie), Flansche PN 16 -

gebohrt nach EN 1092-2

Druckmessanschlüsse (R 1/8) für

angebauten Differenzdruckgeber

(Ausführung ...-R1 ohne

Differenzdruckgeber)

Pumpengehäuse und Motorflansch

serienmäßig mit Kataphoresebeschichtung.

Gleitringdichtung S1 empfohlen bei

Wasser-/ Glykol Gemischen mit Anteilen

Glykol bis max. 50% Volumenanteil und

einer Medientemperatur von -20oC bis

max. +90 oC ... +110 oC und auch bei

Ölanteilen im Wasser/Glykol-Gemisch.

Anschlussspannungen: 3x380 V +-10 %

50/60 Hz, 3x400 V +-10 % 50/60 Hz, 3x440

V +-10 % 50/60 Hz

Zubehör:

1 Konsole mit Befestigungsmaterial für

Fundamentaufbau

Montagehilfe für Gleitringdichtung

IR-Stick

IF-Modul PLR für Anbindung an

PLR/Schnittstellenkonverter

IF-Modul LON für Anbindung an das

LONWORKS-Netzwerk

IF-Modul BACnet

IF-Modul Modbus

IF-Modul CAN

Regelsystem VR-HVAC

Regelsystem CCe-HVAC

Regelsystem SCe-HVAC

Differenzdruckgeber (DDG)

Serienmäßige Ausrüstung:

Ein-Knopf-Handbedienebene für:

Pumpe Ein/Aus

Sollwert- bzw. Drehzahleinstellung

Wahl der Regelungsart: dp-c

(Differenzdruck constant), dp-v

(Differenzdruck variabel), PID-Regelung,

n-constant (Steller)

Wahl der Betriebsart bei

Doppelpumpenbetrieb (Haupt

/Reservebetrieb, Additionsbetrieb)

Konfiguration der Betriebsparameter

Fehlerquittierung

Pumpendisplay zur Anzeige von:

Regelungsart

Sollwert (z.B. Differenzdruck oder

Drehzahl)

Fehler- und Warnmeldungen

Istwerte (z.B. Leistungsaufnahme,

Istwert des Sensors)

Betriebsdaten (z.B. Betriebsstunden,

Energieverbrauch)

Zustandsdaten (z.B. Zustand des SSM- und

SBM-Relais)

Gerätedaten (z.B. Pumpenname)

Betriebsart (nur im Doppelpumpenbetrieb:

Haupt-/Reservebetrieb, Parallelbetrieb)

Status der Druckwert-Korrektur
