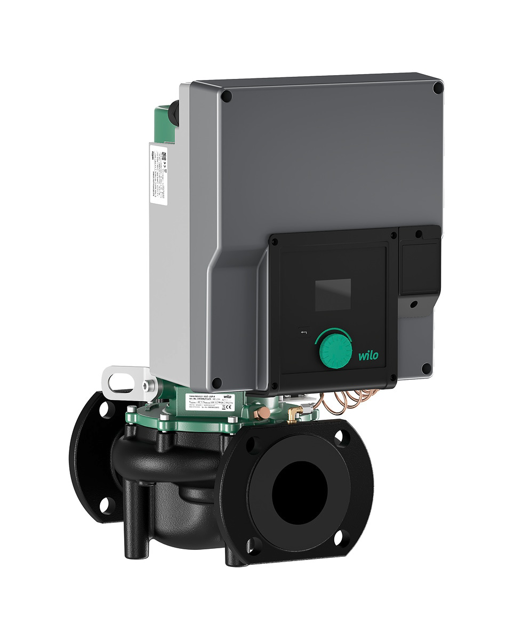

Wilo Trockenläufer-Hocheffizienz-Einzelp
Yonos GIGA2.0-I 50/1-13/M-1,5,DN50,1.4kW

Inlinepumpe mit hoher Energieeffizienz

mit EC-Motor der Effizienzklasse IE5

gemäß IEC 60034-30-2, hydraulischem

Mindesteffizienzindex MEI >= 0,4 und

elektronischer Leistungsanpassung in

Trockenläufer-Bauart. Die Pumpe ist

ausgeführt als einstufige

Niederdruckkreiselpumpe mit

Flanschanschluss und Gleitringdichtung.

Die Yonos GIGA2.0-I ist vorrangig für

die Förderung von Heizungswasser (nach

VDI 2035), Kaltwasser und Wasser-Glykol

Gemischen ohne abrasive Stoffe in

Heizungs-, Klima- und Kühlsystemen

konzipiert.

Konstruktion ...-R1-S1

Einstufige Niederdruck-Kreiselpumpe mit

ungeteilter Welle in Blockbauweise

Spiralgehäuse in Inline-Bauart (Saug-

und Druckstutzen mit gleichen Flanschen

in einer Linie)

Flansche PN 16

- nach EN 1092-2

Druckmessanschlüsse (R 1/8) für

angebauten Differenzdruckgeber

(Ausführung ...-R1 ohne

Differenzdruckgeber)

Pumpengehäuse und Laterne/Motorflansch

serienmäßig mit Kataphoresebeschichtung

Gleitringdichtung für die

Wasserförderung bis Tmax. = +120oC. Bis

T <= +40oC ist eine Glykolbeimischung

von 20% bis 40% Volumenanteil zulässig.

Bei Wasser-Glykol-Gemischen mit Anteilen

Glykol >40% bis max. 50% Volumenanteil

und einer Medientemperatur von > + 40oC

bis max. +120oC oder anderen von Wasser

abweichenden Medien ist eine alternative

Gleitringdichtung vorzusehen. Bei

Verwendung von Wasser-Glykol-Gemischen

wird generell der Einsatz einer S1

Variante mit entsprechender

Gleitringdichtung empfohlen.

Anschlussspannungen:

3x440 V +-10% 50/60 Hz, 3x400 V +-10%

50/60 Hz, 3x380 V -5 % +10 % 50/60 Hz

Variante M-: 1x220 V ... 240 V (+-10%),

50/60 Hz

Erfüllung der Elektromagnetischen

Verträglichkeit ohne zusätzliche

Maßnahmen

Störaussendung für Wohnbereich gemäß EN

61800-3:2018

Störfestigkeit für Industriebereich

gemäß EN61800-3:2018

Zubehör (muss gesondert bestellt

werden):

3 Konsolen mit Befestigungsmaterial für

Fundamentaufbau

Blindflansche für Doppelpumpengehäuse

Zur Anbindung an die Gebäudeautomation:

CIF-Modul PLR

CIF-Modul LON

CIF-Modul BACnet MS/TP

CIF-Modul Modbus RTU

CIF-Modul CANopen

CIF-Modul Ethernet Multiprotocol (Modbus

TCP, BACnet/ IP)

Anschluss M12 RJ45 CIF Ethernet

Differenzdruckgeber DDG 2 ... 10 V

Differenzdruckgeber DDG 4 ... 20 mA

Inlinepumpe mit hoher Energieeffizienz

Die Yonos GIGA2.0-I ist vorrangig für

die Förderung von Heizungswasser (nach

VDI 2035), Kaltwasser und Wasser-Glykol

Gemischen ohne abrasive Stoffe in

Heizungs-, Klima- und Kühlsystemen

konzipiert.

Konstruktion ...-R1-S1

Einstufige Niederdruck-Kreiselpumpe mit

ungeteilter Welle in Blockbauweise

Spiralgehäuse in Inline-Bauart (Saug-

mit EC-Motor der Effizienzklasse IE5

und Druckstutzen mit gleichen Flanschen

in einer Linie)

Flansche PN 16

- nach EN 1092-2

Druckmessanschlüsse (R 1/8) für

angebauten Differenzdruckgeber

(Ausführung ...-R1 ohne

Differenzdruckgeber)

Pumpengehäuse und Laterne/Motorflansch

serienmäßig mit Kataphoresebeschichtung

Gleitringdichtung für die

gemäß IEC 60034-30-2, hydraulischem

Wasserförderung bis Tmax. = +120oC. Bis

T <= +40oC ist eine Glykolbeimischung

von 20% bis 40% Volumenanteil zulässig.

Bei Wasser-Glykol-Gemischen mit Anteilen

Glykol &gt,40% bis max. 50%

Volumenanteil und einer Medientemperatur

von > + 40oC bis max. +120oC oder

anderen von Wasser abweichenden Medien

ist eine alternative Gleitringdichtung

vorzusehen. Bei Verwendung von Wasser

Mindesteffizienzindex MEI >= 0,4 und

Glykol-Gemischen wird generell der

Einsatz einer S1 Variante mit

entsprechender Gleitringdichtung

empfohlen.

Anschlussspannungen:

3x440 V +-10% 50/60 Hz, 3x400 V +-10%

50/60 Hz, 3x380 V -5 % +10 % 50/60 Hz

Variante M-: 1x220 V ... 240 V (+-10%),

50/60 Hz

Erfüllung der Elektromagnetischen

elektronischer Leistungsanpassung in

Verträglichkeit ohne zusätzliche

Maßnahmen

Störaussendung für Wohnbereich gemäß EN

61800-3:2018

Störfestigkeit für Industriebereich

gemäß EN61800-3:2018

Zubehör (muss gesondert bestellt

werden):

3 Konsolen mit Befestigungsmaterial für

Fundamentaufbau

Trockenläufer-Bauart. Die Pumpe ist

Blindflansche für Doppelpumpengehäuse

Zur Anbindung an die Gebäudeautomation:

CIF-Modul PLR

CIF-Modul LON

CIF-Modul BACnet MS/TP

CIF-Modul Modbus RTU

CIF-Modul CANopen

CIF-Modul Ethernet Multiprotocol (Modbus

TCP, BACnet/ IP)

Anschluss M12 RJ45 CIF Ethernet

ausgeführt als einstufige

Differenzdruckgeber DDG 2 ... 10 V

Differenzdruckgeber DDG 4 ...

20 mA

Niederdruckkreiselpumpe mit

Flanschanschluss und Gleitringdichtung.
