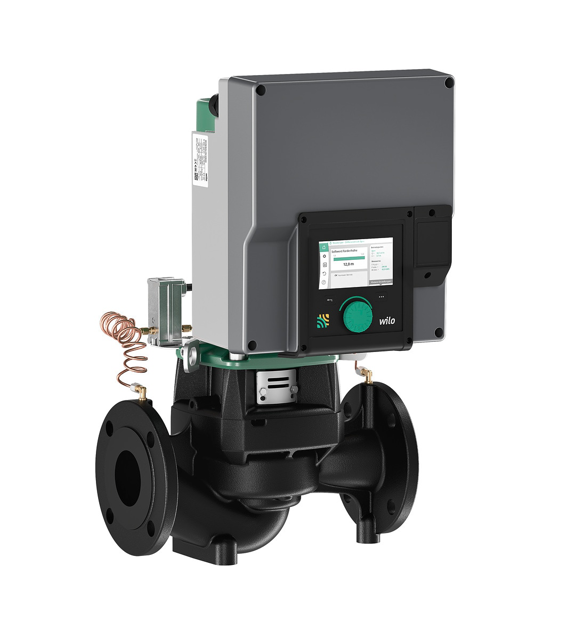

Wilo Trockenläufer-Hocheffizienz-Einzelp
Stratos GIGA2.0-I 100/1-9/3,0 ,DN100
Kaufmännische Daten
| Artikelnummer | 2204775 |
| Preis (UVP) | 8.738,00 / Stck |
| Hauptwarengruppe | Trockenläufer, Hocheffizienz |
| Warengruppe | Wilo-Stratos GIGA2.0-I |
Ausschreibungstext
Hocheffizienz-Inlinepumpe mit EC-Motor
der Effizienzklasse IE5 gemäß IEC 60034
30-2, hydraulischem
Mindesteffizienzindex MEI >= 0,7 und
elektronischer Leistungsanpassung in
Trockenläufer-Bauart. Die Pumpe ist
ausgeführt als einstufige Niederdruck
Kreiselpumpe mit Flanschanschluss und
Gleitringdichtung. Die Stratos GIGA2.0-I
ist vorrangig für die Förderung von
Heizungswasser (nach VDI 2035),
Kaltwasser und Wasser-Glykol-Gemischen
ohne abrasive Stoffe in Heizungs-, Klima
und Kühlsystemen konzipiert.
Konstruktion:
Einstufige Niederdruck-Kreiselpumpe mit
ungeteilter Welle in Blockbauweise
Spiralgehäuse in Inline-Bauart (Saug-
und Druckstutzen mit gleichen Flanschen
in einer Linie)
Flansche PN 16
- nach EN 1092-2
Druckmessanschlüsse (R 1/8) für
angebauten Differenzdruckgeber
(Ausführung ...-R1 ohne
Differenzdruckgeber)
Pumpengehäuse und Motorflansch
serienmäßig mit Kataphoresebeschichtung
Gleitringdichtung für die
Wasserförderung bis Tmax. = +140oC. Bis
T <= +40oC ist eine Glykolbeimischung
von 20% bis 40% Volumenanteil zulässig.
Bei Wasser-Glykol-Gemischen mit Anteilen
Glykol >40% bis max. 50% Volumenanteil
und einer Medientemperatur von > + 40oC
bis max. +120oC oder anderen von Wasser
abweichenden Medien ist eine alternative
Gleitringdichtung vorzusehen. Bei
Verwendung von Wasser-Glykol-Gemischen
wird generell der Einsatz einer S1
Variante mit entsprechender
Gleitringdichtung empfohlen.
Anschlussspannungen:
3x440 V +-10% 50/60 Hz, 3x400 V +-10%
50/60 Hz, 3x380 V -5% +10% 50/60 Hz
Variante M-: 1x220 V ... 240 V (+-10%),
50/60 Hz
Erfüllung der Elektromagnetischen
Verträglichkeit ohne zusätzliche
Maßnahmen
Störaussendung für Wohnbereich gemäß EN
61800-3:2018
Störfestigkeit für Industriebereich
gemäß EN
61800-3:2018
Zubehör (muss gesondert bestellt
werden):
3 Konsolen mit Befestigungsmaterial für
Fundamentaufbau
Blindflansche für Doppelpumpengehäuse
Montagehilfe für Gleitringdichtung
(inkl. Montagebolzen)
Zur Anbindung an die Gebäudeautomation:
CIF-Modul PLR
CIF-Modul LON
CIF-Modul BACnet MS/TP
CIF-Modul Modbus RTU
CIF-Modul CANopen
CIF-Modul Ethernet Multiprotocol (Modbus
TCP, BACnet/ IP)
Anschluss M12 RJ45 CIF Ethernet
Differenzdruckgeber DDG 2 ... 10V
Differenzdruckgeber DDG 4 ... 20mA
Temperatursensor PT1000 AA
Fühlerhülsen für den Einbau von
Temperatursensoren in die Rohrleitung
Hocheffizienz-Inlinepumpe mit EC-Motor
ist vorrangig für die Förderung von
Heizungswasser (nach VDI 2035),
Kaltwasser und Wasser-Glykol-Gemischen
ohne abrasive Stoffe in Heizungs-, Klima
und Kühlsystemen konzipiert.
Konstruktion:
Einstufige Niederdruck-Kreiselpumpe mit
ungeteilter Welle in Blockbauweise
Spiralgehäuse in Inline-Bauart (Saug-
und Druckstutzen mit gleichen Flanschen
der Effizienzklasse IE5 gemäß IEC 60034
in einer Linie)
Flansche PN 16
- nach EN 1092-2
Druckmessanschlüsse (R 1/8) für
angebauten Differenzdruckgeber
(Ausführung ...-R1 ohne
Differenzdruckgeber)
Pumpengehäuse und Motorflansch
serienmäßig mit Kataphoresebeschichtung
Gleitringdichtung für die
Wasserförderung bis Tmax. = +140oC. Bis
30-2, hydraulischem
T <= +40oC ist eine Glykolbeimischung
von 20% bis 40% Volumenanteil zulässig.
Bei Wasser-Glykol-Gemischen mit Anteilen
Glykol >,40% bis max. 50%
Volumenanteil und einer Medientemperatur
von > + 40oC bis max. +120oC oder
anderen von Wasser abweichenden Medien
ist eine alternative Gleitringdichtung
vorzusehen. Bei Verwendung von Wasser
Glykol-Gemischen wird generell der
Mindesteffizienzindex MEI >= 0,7 und
Einsatz einer S1 Variante mit
entsprechender Gleitringdichtung
empfohlen.
Anschlussspannungen:
3x440 V +-10% 50/60 Hz, 3x400 V +-10%
50/60 Hz, 3x380 V -5% +10% 50/60 Hz
Variante M-: 1x220 V ... 240 V (+-10%),
50/60 Hz
Erfüllung der Elektromagnetischen
Verträglichkeit ohne zusätzliche
elektronischer Leistungsanpassung in
Maßnahmen
Störaussendung für Wohnbereich gemäß EN
61800-3:2018
Störfestigkeit für Industriebereich
gemäß EN
61800-3:2018
Zubehör (muss gesondert bestellt
werden):
3 Konsolen mit Befestigungsmaterial für
Fundamentaufbau
Trockenläufer-Bauart. Die Pumpe ist
Blindflansche für Doppelpumpengehäuse
Montagehilfe für Gleitringdichtung
(inkl. Montagebolzen)
Zur Anbindung an die Gebäudeautomation:
CIF-Modul PLR
CIF-Modul LON
CIF-Modul BACnet MS/TP
CIF-Modul Modbus RTU
CIF-Modul CANopen
CIF-Modul Ethernet Multiprotocol (Modbus
ausgeführt als einstufige Niederdruck
TCP, BACnet/ IP)
Anschluss M12 RJ45 CIF Ethernet
Differenzdruckgeber DDG 2 ... 10V
Differenzdruckgeber DDG 4 ... 20mA
Temperatursensor PT1000 AA
Fühlerhülsen für den Einbau von
Temperatursensoren in
die Rohrleitung
Kreiselpumpe mit Flanschanschluss und
Gleitringdichtung. Die Stratos GIGA2.0-I
Technische Daten
| Breite (mm) | 800 |
| Höhe (mm) | 800 |
| Gewicht (kg) | 112,00 |
| Tiefe (mm) | 600 |
Anschlüsse
| Unbestimmt | PN16 DN100 |
