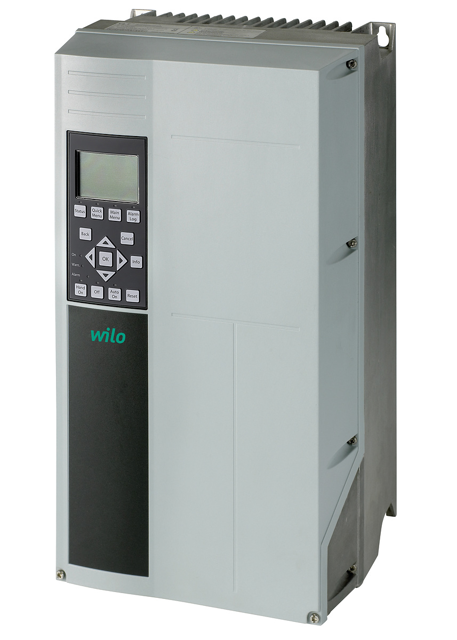

Wilo Elektrisches Zub., Pumpensteuerung
EFC0.37 3x380-480V 50/60Hz IP55

Eigenständiger Frequenzumrichter für

Pumpen mit fester Drehzahl für alle

Anwendungen, die eine variable Drehzahl

erfordern, besonders in den Bereichen

Heizung, Klima und Druckerhöhung.

Besonderheiten/Produktvorteile

Kompaktes Design bei gleichzeitig

stromparendem Kühlkonzept zur

Reduzierung von Wärmeverlusten

Energieeffiziente integrierte

Oberschwingungsreduzierung und

zusätzliche Energiesparfunktion im

Teillastbereich der Pumpe

Vielfältige Einsatzmöglichkeiten in

Pumpenanwendungen durch mehrere

Anbindungsoptionen und verschiedene

Regelungsarten

Leichte Inbetriebnahme dank intuitivem

Assistenten mit grafischer

Benutzeroberfläche

Funktionen

Motorvollschutz mit PTC-Fühler

Auswertung

Notbetrieb mit reduzierter Drehzahl bei

Übertemperatur, Unterspannung oder

Ausfall einer Netzphase

Netzphasenausfallüberwachung

Echtzeituhr für zeitabhängige Steuerung

Separate Zähler für Frequenzumrichter

und Motor-Betriebsstunden, kWh-Zähler,

Störmeldespeicher

Innovative Funktion (integriertes

elektronisches Betriebsdatentagebuch)

Standardmäßiger Kaskadenregler,

Trockenlaufschutz, Schutz vor zu

geringem oder keinem Durchfluss

Energiesparmodus mit

Bereitschaftsfunktion

4 interne PID-Regler

Smart Logic-Funktion mit 10

Aktionsmöglichkeiten für einfache

Antriebsaufgaben

PM-Motor und Synchron-Reluktanzmotor

können mit einem Gerät betrieben werden

Anschlüsse

Eingänge 2x analog, 0-10 V / 0-20 mA

schaltbar, skalierbar und invertierbar

4x digital, 24 V, wählbare Logik H- oder

L-aktiv, programmierbar

Ausgänge 1x analog, 0-10 V / 4-20 mA,

programmierbar und skalierbar

Klemme 2x digital, 24 V, Logik kann

selektiv als Ein oder Ausgang verwendet

werden.

Relais 1x 240 V AC, beide Relais

potentialfrei, programmierbar und/oder

1x 400 V AC abfallverzögert

Hilfsspannung 1x 10 V DC, für Sollwert

Potentiometer 1 kOhm und

Motorschutzkaltleiter 2x 24 V DC, für

Beschaltung der digitalen Eingänge sowie

zur Versorgung aktiver Signalgeber für

den Istwert

Kommunikation Modbus

Optionen

Externe Kommunikation mittels Modul

(optional): Profibus, DeviceNet,

ProfiNet, Ethernet, Modbus, DU/DT

Filter, Sinusfilter

Lieferumfang

Eigenständiger Frequenzumrichter

Einbau- und Betriebsanleitung

Eigenständiger Frequenzumrichter für

Energieeffiziente integrierte

Oberschwingungsreduzierung und

zusätzliche Energiesparfunktion im

Teillastbereich der Pumpe

Vielfältige Einsatzmöglichkeiten in

Pumpenanwendungen durch mehrere

Anbindungsoptionen und verschiedene

Regelungsarten

Leichte Inbetriebnahme dank intuitivem

Assistenten mit grafischer

Pumpen mit fester Drehzahl für alle

Benutzeroberfläche

Funktionen

Motorvollschutz mit PTC-Fühler

Auswertung

Notbetrieb mit reduzierter Drehzahl bei

Übertemperatur, Unterspannung oder

Ausfall einer Netzphase

Netzphasenausfallüberwachung

Echtzeituhr für zeitabhängige Steuerung

Separate Zähler für Frequenzumrichter

Anwendungen, die eine variable Drehzahl

und Motor-Betriebsstunden, kWh-Zähler,

Störmeldespeicher

Innovative Funktion (integriertes

elektronisches Betriebsdatentagebuch)

Standardmäßiger Kaskadenregler,

Trockenlaufschutz, Schutz vor zu

geringem oder keinem Durchfluss

Energiesparmodus mit

Bereitschaftsfunktion

4 interne PID-Regler

erfordern, besonders in den Bereichen

Smart Logic-Funktion mit 10

Aktionsmöglichkeiten für einfache

Antriebsaufgaben

PM-Motor und Synchron-Reluktanzmotor

können mit einem Gerät betrieben werden

Anschlüsse

Eingänge 2x analog, 0-10 V / 0-20 mA

schaltbar, skalierbar und invertierbar

4x digital, 24 V, wählbare Logik H- oder

L-aktiv, programmierbar

Heizung, Klima und Druckerhöhung.

Ausgänge 1x analog, 0-10 V / 4-20 mA,

programmierbar und skalierbar

Klemme 2x digital, 24 V, Logik kann

selektiv als Ein oder Ausgang verwendet

werden.

Relais 1x 240 V AC, beide Relais

potentialfrei, programmierbar und/oder

1x 400 V AC abfallverzögert

Hilfsspannung 1x 10 V DC, für Sollwert

Potentiometer 1 kOhm und

Besonderheiten/Produktvorteile

Motorschutzkaltleiter 2x 24 V DC, für

Beschaltung der digitalen Eingänge sowie

zur Versorgung aktiver Signalgeber für

den Istwert

Kommunikation Modbus

Optionen

Externe Kommunikation mittels Modul

(optional): Profibus, DeviceNet,

ProfiNet, Ethernet, Modbus, DU/DT

Filter, Sinusfilter

Kompaktes Design bei gleichzeitig

Lieferumfang

Eigenständiger Frequenzumrichter

Einbau- und Betriebsanleitung

Technische Daten

Max. Anzahl ansteuerbarer Pumpen: 1

Phasen: 3

Nennspannung: 380-480 V

Netzfrequenz: 50, 60 Hz

Min. Nennstrom: 0 A

Max. Nennstrom pro Pumpe: 1.3 A

stromparendem Kühlkonzept zur

Schutzart: IP55

Ausgangssignal: 0-20mA

Ausgangsspannung: 380, 400, 415, 440,

460, 480 V

Max. Nennleistung je Pumpenmotor: 370 W

Länge: 420 mm

Breite: 200 mm

Höhe: 178 mm

Gewicht netto ca.: 8 kg

Fabrikat: Wilo

Reduzierung von Wärmeverlusten

Art.

Nr.: 2193429
