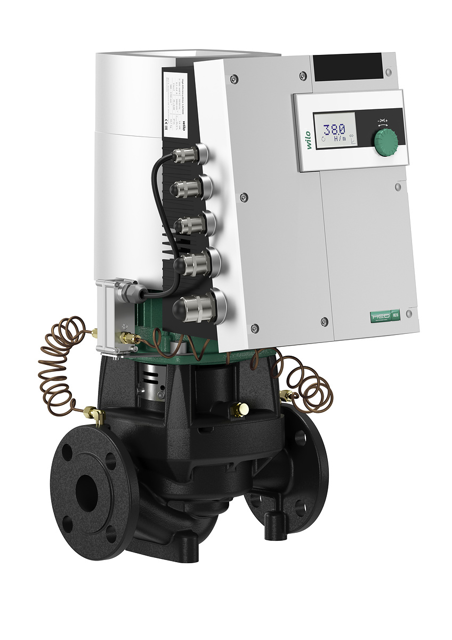

Wilo Trockenläufer-Hocheffizienz-Einzelp
Stratos GIGA 100/2-22/11-R1-S1

Hocheffizienz-Inlinepumpe mit EC-Motor

der Effizienzklasse IE5 gemäß IEC 60034

30-2 und elektronischer

Leistungsanpassung in Trockenläufer

Bauart. Die Pumpe ist ausgeführt als

einstufige Niederdruckkreiselpumpe mit

Flanschanschluss und Gleitringdichtung.

Die Stratos GIGA ist vorrangig für die

Förderung von Heizungswasser (nach VDI

2035), Kaltwasser und Wasser-Glykol

Gemischen ohne abrasive Stoffe in

Heizungs-, Klima- und Kühlsystemen

konzipiert.

Konstruktion:

Einstufige Niederdruck-Kreiselpumpe mit

ungeteilter Welle in Blockbauweise

Spiralgehäuse in Inline-Bauart (Saug-

und Druckstutzen mit gleichen Flanschen

in einer Linie)

Flansche PN 16

- gebohrt nach EN 1092-2

Druckmessanschlüsse (R 1/8) für

angebauten Differenzdruckgeber

(Ausführung ...-R1 ohne

Differenzdruckgeber)

Pumpengehäuse und Motorflansch

serienmäßig mit Kataphoresebeschichtung

Gleitringdichtung für die

Wasserförderung bis Tmax. = +140oC. Bis

T <= +40oC ist eine Glykolbeimischung

von 20% bis 40% Volumenanteil zulässig.

Bei Wasser-/ Glykol Gemischen mit

Anteilen Glykol >40% bis max. 50%

Volumenanteil und einer Medientemperatur

von > + 40oC bis max. +120oC oder

anderen von Wasser abweichenden Medien

ist eine alternative Gleitringdichtung

vorzusehen.

Anschlussspannungen: 3x480 V +-10% 50/60

Hz, 3x440 V +-10% 50/60 Hz, 3x400 V +

10% 50/60 Hz, 3x380 V -5 % +10% 50/60 Hz

Zubehör:

Konsolen für Fundamentbefestigung

Differenzdruckgeber-Sets 0-10 V für

Pumpen in der Ausführung ...-R1

IR-Monitor

IR-Stick

IF-Modul PLR

IF-Modul LON

IF-Modul Modbus

IF-Modul BACnet

IF-Modul CAN

Serienmäßige Ausrüstung:

Grüne-Knopf-Handbedienebene für:

Pumpe Ein/Aus

Wahl der Regelungsart: dp-c

(Differenzdruck constant), dp-v

(Differenzdruck variabel), PID-Regelung,

n-constant (Steller)

Sollwert- bzw. Drehzahleinstellung

Konfiguration der Betriebsparameter

Fehlerquittierung

Pumpendisplay zur Anzeige von:

Regelungsart

Sollwert (z.B. Differenzdruck oder

Drehzahl)

Fehler- und Warnmeldungen

Istwerte (z.B. Leistungsaufnahme,

Istwert des Sensors)

Betriebsdaten (z.B. Betriebsstunden,

Energieverbrauch)

Zustandsdaten (z.B. Zustand des SSM- und

SBM-Relais)

Gerätedaten (z.B. Pumpenname)

Betriebsart (nur im Doppelpumpenbetrieb:

Haupt-/Reservebetrieb, Parallelbetrieb)

Status der Druckwert-Korrektur

Betriebsdaten

140 oC

Mindesteffizienzindex (MEI): 0.4

Antrieb

Netzanschluss: 3x380 V, 50/60 Hz 3x400

V, 50/60 Hz 3x440 V, 50/60

Hz

Motor-Effizienzklasse:

Leistungsaufnahme: 11000 W

Motornennleistung: 11400 W

Strom (max): 20 A

Fördermedium: Water

Drehzahl max.: 2940 U/Min

Störaussendung:

Störfestigkeit:

Isolationsklasse: F

Schutzart Motor:

Motorschutz: KLF integriert

Werkstoffe

Pumpengehäuse: 5.1301/EN-GJL-250

KTL-coated

Laufrad: Grey cast iron

Min. Medientemperatur: -20 oC

Welle: Stainless steel

Wellendichtung: Q1Q1X4GG

Laterne: 5.1301/EN-GJL-250 KTL-coated

Einbaumaße

Saugseitiger Rohranschluss: DN 100

Druckseitiger Rohranschluss: DN 100

Baulänge: 500 mm

Bestellinformationen

Fabrikat:

Produktbezeichnung: Stratos GIGA 100/2

Max. Medientemperatur: 140 oC

22/11

R1-S1

Gewicht netto ca.: 155 kg

Artikelnummer: 2192338

Min. Umgebungstemperatur: 0 oC

Max. Umgebungstemperatur: 40 oC

Maximaler Betriebsdruck: 16 bar

Auslegungshinweis: 16 bar bis 120 oC, 13

bar bis
