Wilo Trockenläufer-Energiespar-Einzelp.
BL-E40/180-7,5/2-R1,DN65/DN40,7.5kW

Einstufige Trockenläufer-Kreiselpumpe in

Block-Bauform für Fundamentaufstellung

mit integriertem Frequenzumformer zur

elektronischen Regelung für u.a.

konstanten oder variablen Differenzdruck

(dp-c/ dp-v). Die CronoBloc-BL-E ist

vorrangig für die Förderung von

Heizungswasser (nach VDI 2035),

Kaltwasser und Wasser-Glykol-Gemischen

ohne abrasive Stoffe in Heizungs-, Klima

und Kühlsystemen konzipiert.

Konstruktion

Einstufige Niederdruck-Kreiselpumpe

Spiralgehäuse in Block-Bauart mit

Flansch-und Gehäuseabmessungen nach DIN

EN 733, Flansche PN 16

- nach EN 1092-2

Schwingungs- und geräuscharme

Blockbauart mit Laterne und starr

verbundenem Standardmotor (Norm-Motor)

Pumpengehäuse und Laterne serienmäßig

mit Kataphoresebeschichtung

Bis Motorleistung 4 kW angeschraubter

Standsockel, ab Motorleistung 5,5 kW am

Motor angeschraubte Füße

Zwangsumflutete,

drehrichtungsunabhängige Faltenbalg

Gleitringdichtung und

kavitationsreduzierendes Laufrad

Gleitringdichtung für die

Wasserförderung bis Tmax. = +140oC. Bis

T <= +40oC ist eine Glykolbeimischung

von 20% bis 40% Volumenanteil zulässig.

Bei Wasser-Glykol Gemischen mit Anteilen

Glykol >40% bis max. 50% Volumenanteil

und einer Medientemperatur von > + 40oC

bis max. +120oC oder anderen von Wasser

abweichenden Medien ist eine alternative

Gleitringdichtung vorzusehen. Bei

Verwendung von Wasser-Glykol-Gemischen

wird generell der Einsatz einer S1

Variante mit entsprechender

Gleitringdichtung empfohlen.

Serienmäßige Ausrüstung

Pumpendisplay zur Anzeige von:

Regelungsart dp-c (Differenzdruck

constant), dp-v (Differenzdruck

variabel), PID-Regelung, n-constant

(Steller)

Sollwert (z.B. Differenzdruck oder

Drehzahl)

Fehler- und Warnmeldungen

Istwerte (z.B. Leistungsaufnahme,

Istwert des Sensors)

Betriebsdaten (z.B. Betriebsstunden,

Energieverbrauch)

Zustandsdaten (z.B. Zustand des SSM- und

SBM-Relais)

Gerätedaten (z.B. Pumpenname)

Betriebsart (nur bei Hosenrohranwendung:

Haupt-/Reservebetrieb, Parallelbetrieb )

Ein-Knopf-Handbedienebene für:

Pumpe Ein/Aus

Sollwert- bzw. Drehzahleinstellung

Wahl der Betriebs- und Regelungsart

Konfiguration der Betriebsparameter

Fehlerquittierung

Zusatzfunktionen

Schnittstellen: Steuereingang "Vorrang

AUS", Analogeingang 0-10 V, 2-10 V, 0-20

mA, 4-20 mA für Stellerbetrieb (DDC)

oder zur Sollwert-Fernverstellung, IR

Schnittstelle zur drahtlosen

Kommunikation mit Bedien- und Service

Gerät Wilo-IR-Monitor/IR-Stick,

Steckplatz für Wilo IF-Module zur

Anbindung an die Gebäudeautomation,

konfigurierbare, potentialfreie Stör-

und Betriebs-/Bereitschaftsmeldung

Drehstrommotor mit Frequenzumrichter

Integriertes Doppelpumpenmanagement

Integrierter Motorvollschutz (KLF) mit

Auslöseelektronik

Serienmäßige Kondensatablaufbohrungen im

Motorgehäuse (bei Auslieferung

verschlossen)

Unterschiedliche Betriebsarten für

Heizungsanwendung (HV) oder

Klimaanwendung (AC)

Zugriffssperre an der Pumpe

Unterschiedliche Bedienebenen:

Standard/Service

Betriebsdaten

140 oC

Mindesteffizienzindex (MEI): 0.4

Antrieb

Netzanschluss: 3x380 V, 50/60 Hz 3x400

V, 50/60 Hz 3x440 V, 50/60

Hz

Motor-Effizienzklasse:

Leistungsaufnahme: 8400 W

Motornennleistung: 7500 W

Strom (max): 13.1 A

Fördermedium: Water

Drehzahl max.: 2940 U/Min

Störaussendung:

Störfestigkeit:

Isolationsklasse: F

Schutzart Motor:

Motorschutz: KLF integriert

Werkstoffe

Pumpengehäuse: 5.1301/EN-GJL-250

KTL-coated

Laufrad: Grey cast iron

Min. Medientemperatur: -20 oC

Welle: Stainless steel

Wellendichtung: AQ1EGG

Laterne: Grey cast iron

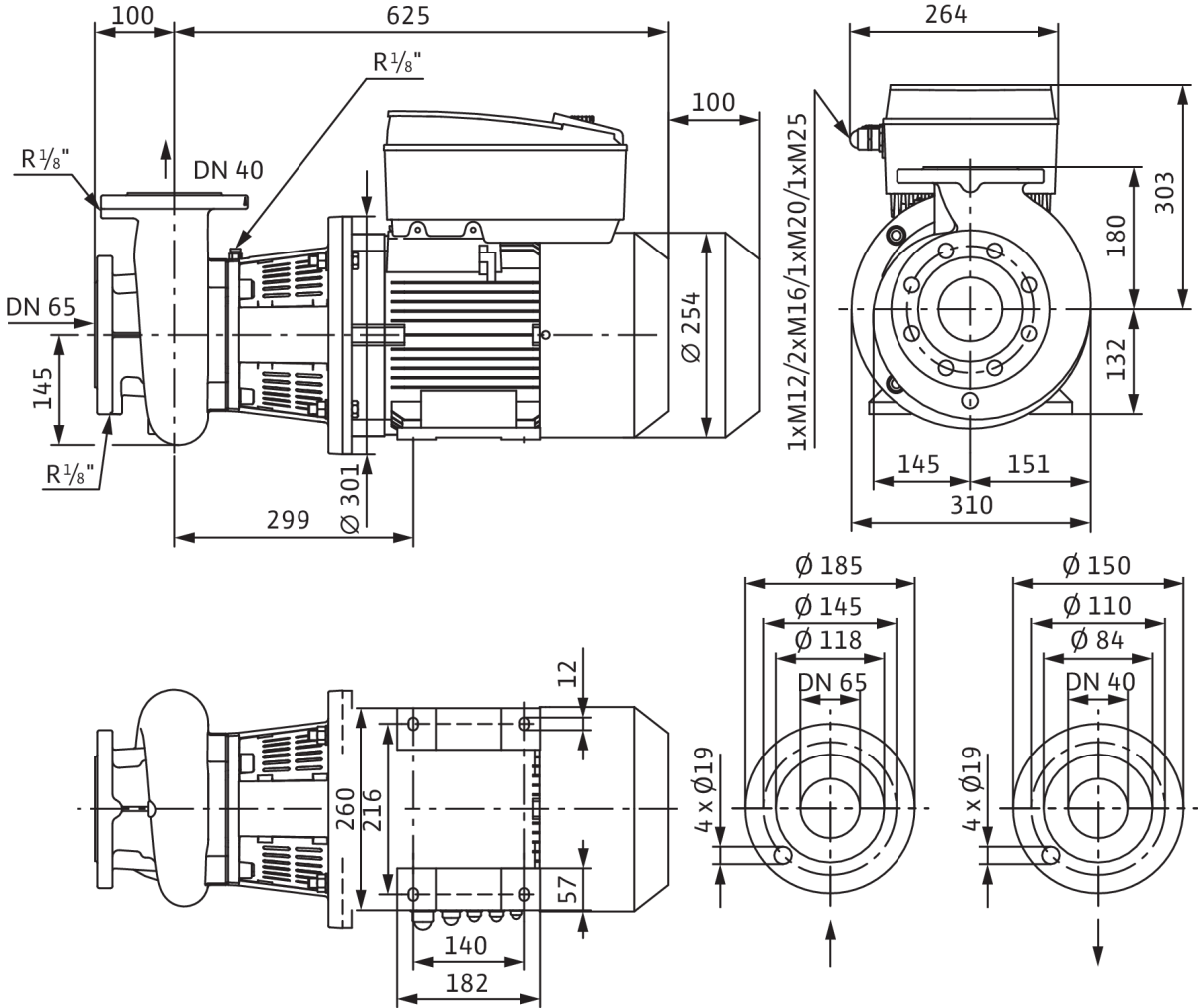

Einbaumaße

Saugseitiger Rohranschluss: DN 65

Druckseitiger Rohranschluss: DN 40

Bestellinformationen

Fabrikat:

Produktbezeichnung: CronoBloc-BL-E

40/180

Max. Medientemperatur: 140 oC

7,5/2-R1

Gewicht netto ca.: 109 kg

Artikelnummer: 2191436

Min. Umgebungstemperatur: 0 oC

Max. Umgebungstemperatur: 40 oC

Maximaler Betriebsdruck: 16 bar

Auslegungshinweis: 16 bar bis 120 oC, 13

bar bis
