Wilo Trockenläufer-Energiespar-Einzelp.
BL-E40/110-1,5/2-R1,DN65/DN40,1.5kW
Kaufmännische Daten
| Artikelnummer | 2191430 |
| Hauptwarengruppe | Trockenläuferpumpen, Elektronik |
| Warengruppe | Wilo-CronoBloc BL-E |
Ausschreibungstext
Einstufige Trockenläufer-Kreiselpumpe in
Block-Bauform für Fundamentaufstellung
mit integriertem Frequenzumformer zur
elektronischen Regelung für u.a.
konstanten oder variablen Differenzdruck
(dp-c/ dp-v). Die CronoBloc-BL-E ist
vorrangig für die Förderung von
Heizungswasser (nach VDI 2035),
Kaltwasser und Wasser-Glykol-Gemischen
ohne abrasive Stoffe in Heizungs-, Klima
und Kühlsystemen konzipiert.
Konstruktion
Einstufige Niederdruck-Kreiselpumpe
Spiralgehäuse in Block-Bauart mit
Flansch-und Gehäuseabmessungen nach DIN
EN 733, Flansche PN 16
- nach EN 1092-2
Schwingungs- und geräuscharme
Blockbauart mit Laterne und starr
verbundenem Standardmotor (Norm-Motor)
Pumpengehäuse und Laterne serienmäßig
mit Kataphoresebeschichtung
Bis Motorleistung 4 kW angeschraubter
Standsockel, ab Motorleistung 5,5 kW am
Motor angeschraubte Füße
Zwangsumflutete,
drehrichtungsunabhängige Faltenbalg
Gleitringdichtung und
kavitationsreduzierendes Laufrad
Gleitringdichtung für die
Wasserförderung bis Tmax. = +140oC. Bis
T <= +40oC ist eine Glykolbeimischung
von 20% bis 40% Volumenanteil zulässig.
Bei Wasser-Glykol Gemischen mit Anteilen
Glykol >40% bis max. 50% Volumenanteil
und einer Medientemperatur von > + 40oC
bis max. +120oC oder anderen von Wasser
abweichenden Medien ist eine alternative
Gleitringdichtung vorzusehen. Bei
Verwendung von Wasser-Glykol-Gemischen
wird generell der Einsatz einer S1
Variante mit entsprechender
Gleitringdichtung empfohlen.
Serienmäßige Ausrüstung
Pumpendisplay zur Anzeige von:
Regelungsart dp-c (Differenzdruck
constant), dp-v (Differenzdruck
variabel), PID-Regelung, n-constant
(Steller)
Sollwert (z.B. Differenzdruck oder
Drehzahl)
Fehler- und Warnmeldungen
Istwerte (z.B. Leistungsaufnahme,
Istwert des Sensors)
Betriebsdaten (z.B. Betriebsstunden,
Energieverbrauch)
Zustandsdaten (z.B. Zustand des SSM- und
SBM-Relais)
Gerätedaten (z.B. Pumpenname)
Betriebsart (nur bei Hosenrohranwendung:
Haupt-/Reservebetrieb, Parallelbetrieb )
Ein-Knopf-Handbedienebene für:
Pumpe Ein/Aus
Sollwert- bzw. Drehzahleinstellung
Wahl der Betriebs- und Regelungsart
Konfiguration der Betriebsparameter
Fehlerquittierung
Zusatzfunktionen
Schnittstellen: Steuereingang "Vorrang
AUS", Analogeingang 0-10 V, 2-10 V, 0-20
mA, 4-20 mA für Stellerbetrieb (DDC)
oder zur Sollwert-Fernverstellung, IR
Schnittstelle zur drahtlosen
Kommunikation mit Bedien- und Service
Gerät Wilo-IR-Monitor/IR-Stick,
Steckplatz für Wilo IF-Module zur
Anbindung an die Gebäudeautomation,
konfigurierbare, potentialfreie Stör-
und Betriebs-/Bereitschaftsmeldung
Drehstrommotor mit Frequenzumrichter
Integriertes Doppelpumpenmanagement
Integrierter Motorvollschutz (KLF) mit
Auslöseelektronik
Serienmäßige Kondensatablaufbohrungen im
Motorgehäuse (bei Auslieferung
verschlossen)
Unterschiedliche Betriebsarten für
Heizungsanwendung (HV) oder
Klimaanwendung (AC)
Zugriffssperre an der Pumpe
Unterschiedliche Bedienebenen:
Standard/Service

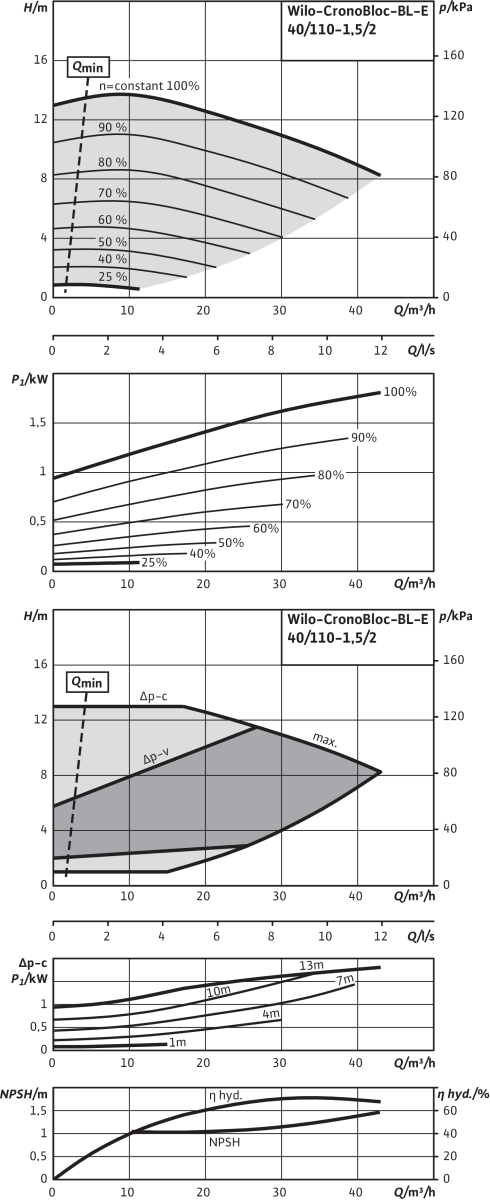

Betriebsdaten
140 oC
Mindesteffizienzindex (MEI): 0.4
Antrieb
Netzanschluss: 3x380 V, 50/60 Hz 3x400
V, 50/60 Hz 3x440 V, 50/60
Hz
Motor-Effizienzklasse:
Leistungsaufnahme: 1800 W
Motornennleistung: 1500 W
Strom (max): 4.7 A
Fördermedium: Water
Drehzahl max.: 2920 U/Min
Störaussendung:
Störfestigkeit:
Isolationsklasse: F
Schutzart Motor:
Motorschutz: KLF integriert
Werkstoffe
Pumpengehäuse: 5.1301/EN-GJL-250
KTL-coated
Laufrad: Grey cast iron
Min. Medientemperatur: -20 oC
Welle: Stainless steel
Wellendichtung: AQ1EGG

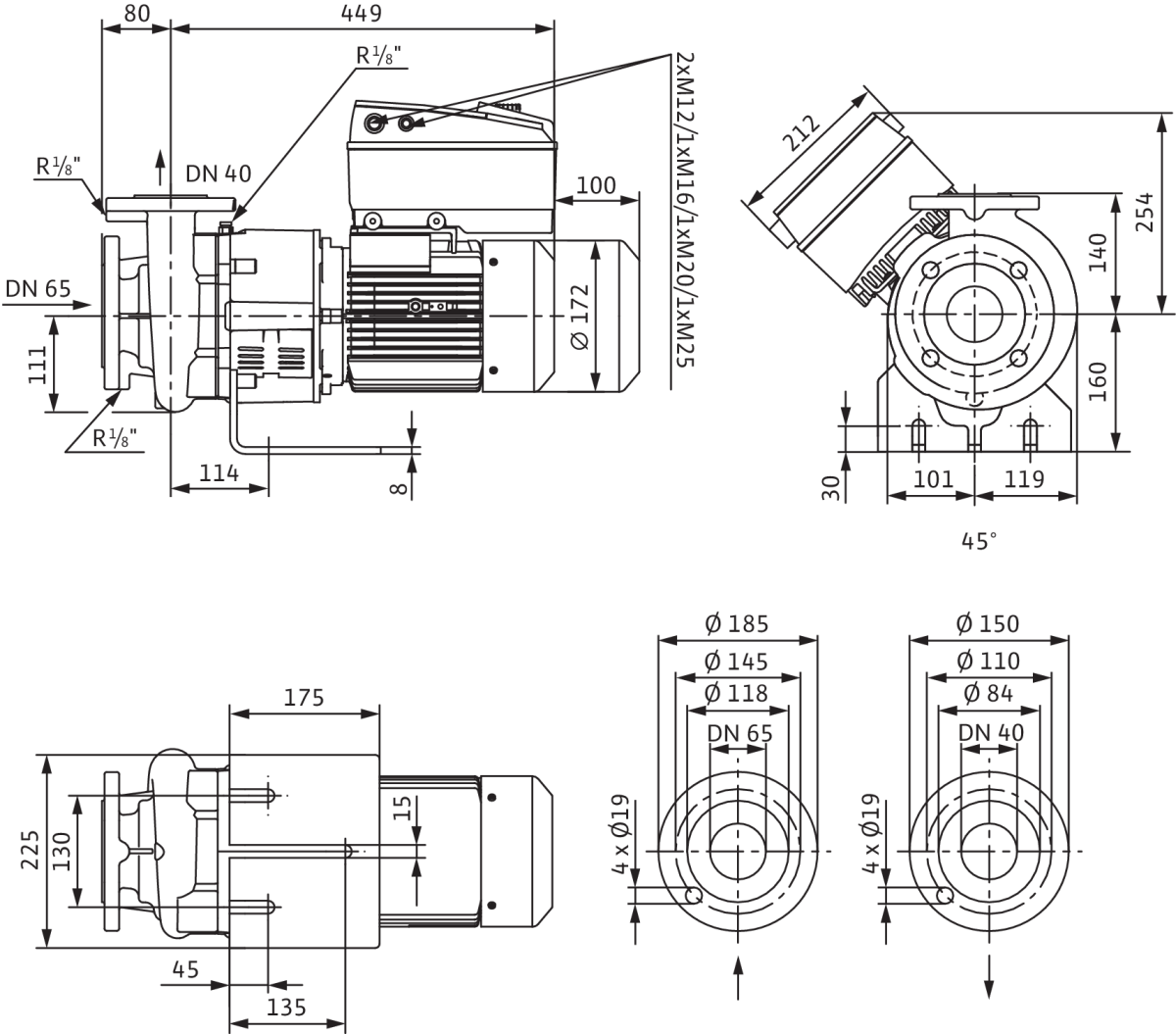

Einbaumaße
Saugseitiger Rohranschluss: DN 65
Druckseitiger Rohranschluss: DN 40
Bestellinformationen
Fabrikat:
Produktbezeichnung: CronoBloc-BL-E
40/110
1,5/2-R1
Max. Medientemperatur: 140 oC
Gewicht netto ca.: 49 kg
Artikelnummer: 2191430
Min. Umgebungstemperatur: 0 oC
Max. Umgebungstemperatur: 40 oC
Maximaler Betriebsdruck: 16 bar
Auslegungshinweis: 16 bar bis 120 oC, 13
bar bis
