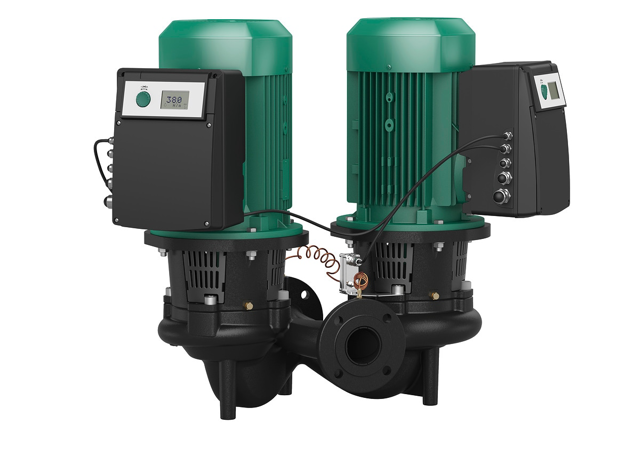

Wilo Trockenläufer-Energiespar-Doppelp.
DL-E 125/220-7,5/4,DN125,7.5kW

Trockenläufer-Doppelpumpe in Inline

Bauform für Rohreinbau oder

Fundamentaufstellung mit integriertem

Frequenzumformer zur elektronischen

Regelung für u.a. konstanten oder

variablen Differenzdruck (dp-c/dp-v).

Konstruktion:

Einstufige Niederdruck-Kreiselpumpe

Spiralgehäuse in Inline-Bauart (Saug-

und Druckstutzen mit gleichen Flanschen

in einer Linie), Flansche PN 16 -

gebohrt nach EN 1092-2

Druckmessanschlüsse (R 1/8) für

angebauten Differenzdruckgeber

(Ausführung ...-R1 ohne

Differenzdruckgeber)

Pumpengehäuse und Motorflansch

serienmäßig mit Kataphoresebeschichtung

Gleitringdichtung für Wasserförderung

bis T=140 oC. Bis Tmax= +40 oC ist eine

Glykol-beimischung von 20 bis 40%

Volumenanteil zulässig

Sondergleitringdichtungen bei Wasser

/Glykolgemischen abweichend von 20-40 %

Vol.-Anteil Glykol und einer

Medientemperatur von <= 40 oC oder

anderen von Wasserabweichenden Medien

(Mehrpreis).

Zubehör:

Konsolen für Fundamentbefestigung

IR-Monitor

IF-Modul PLR

IF-Modul LON

IF-Modul Modbus

IF-Modul BACnet

IF-Modul CAN

Regelsysteme VR-HVAC/CCe-HVAC/SCe-HVAC

Differenzdruckgeber (DDG)-Sets 0-10 V

für Pumpen in der Ausführung ...-R1

Serienmäßige Ausrüstung:

Ein-Knopf-Handbedienebene für:

Pumpe Ein/Aus

Sollwert- bzw. Drehzahleinstellung

Wahl der Regelungsart: dp-c

(Differenzdruck constant), dp-v

(Differenzdruck variabel), PID-Regelung,

n-constant (Steller)

Wahl der Betriebsart bei

Doppelpumpenbetrieb (Haupt

/Reservebetrieb, Additionsbetrieb)

Konfiguration der Betriebsparameter

Fehlerquittierung

Pumpendisplay zur Anzeige von:

Regelungsart

Sollwert (z.B. Differenzdruck oder

Drehzahl)

Fehler- und Warnmeldungen

Istwerte (z.B. Leistungsaufnahme,

Istwert des Sensors)

Betriebsdaten (z.B. Betriebsstunden,

Energieverbrauch)

Zustandsdaten (z.B. Zustand des SSM- und

SBM-Relais)

Gerätedaten (z.B. Pumpenname)

Trockenläufer-Doppelpumpe in Inline

und Druckstutzen mit gleichen Flanschen

in einer Linie), Flansche PN 16 -

gebohrt nach EN 1092-2

Druckmessanschlüsse (R 1/8) für

angebauten Differenzdruckgeber

(Ausführung ...-R1 ohne

Differenzdruckgeber)

Pumpengehäuse und Motorflansch

serienmäßig mit Kataphoresebeschichtung

Gleitringdichtung für Wasserförderung

Bauform für Rohreinbau oder

bis T=140 oC. Bis Tmax= +40 oC ist eine

Glykol-beimischung von 20 bis 40%

Volumenanteil zulässig

Sondergleitringdichtungen bei Wasser

/Glykolgemischen abweichend von 20-40 %

Vol.-Anteil Glykol und einer

Medientemperatur von <= 40 oC oder

anderen von Wasserabweichenden Medien

(Mehrpreis).

Zubehör:

Fundamentaufstellung mit integriertem

Konsolen für Fundamentbefestigung

IR-Monitor

IF-Modul PLR

IF-Modul LON

IF-Modul Modbus

IF-Modul BACnet

IF-Modul CAN

Regelsysteme VR-HVAC/CCe-HVAC/SCe-HVAC

Differenzdruckgeber (DDG)-Sets 0-10 V

für Pumpen in der Ausführung ...-R1

Frequenzumformer zur elektronischen

Serienmäßige Ausrüstung:

Ein-Knopf-Handbedienebene für:

Pumpe Ein/Aus

Sollwert- bzw. Drehzahleinstellung

Wahl der Regelungsart: dp-c

(Differenzdruck constant), dp-v

(Differenzdruck variabel), PID-Regelung,

n-constant (Steller)

Wahl der Betriebsart bei

Doppelpumpenbetrieb (Haupt

Regelung für u.a. konstanten oder

/Reservebetrieb, Additionsbetrieb)

Konfiguration der Betriebsparameter

Fehlerquittierung

Pumpendisplay zur Anzeige von:

Regelungsart

Sollwert (z.B. Differenzdruck oder

Drehzahl)

Fehler- und Warnmeldungen

Istwerte (z.B. Leistungsaufnahme,

Istwert des Sensors)

variablen Differenzdruck (dp-c/dp-v).

Betriebsdaten (z.B. Betriebsstunden,

Energieverbrauch)

Zustandsdaten (z.B. Zustand des SSM- und

SBM-Relais)

Gerätedaten

(z.B. Pumpenname)

Konstruktion:

Einstufige Niederdruck-Kreiselpumpe

Spiralgehäuse in Inline-Bauart (Saug-
