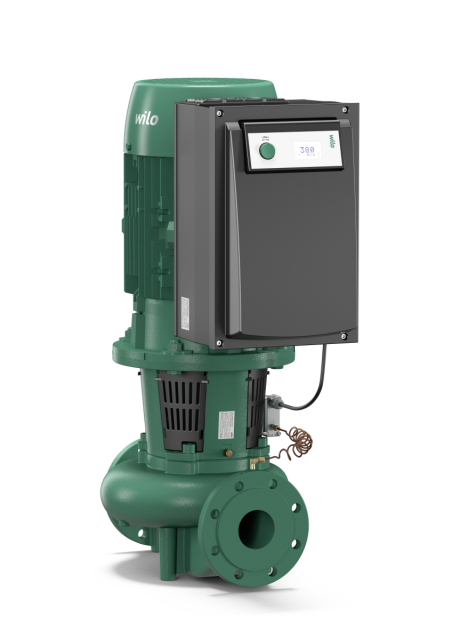

Wilo Trockenläufer-Energiespar-Einzelp.
IL-E 150/260-18,5/4,DN150,18.5kW

Trockenläufer-Kreiselpumpe in Inline

Bauform für Rohreinbau oder

Fundamentaufstellung mit integriertem

Frequenzumformer zur elektronischen

Regelung für u.a. konstanten oder

variablen Differenzdruck (dp-c/dp-v).

Konstruktion:

Einstufige Niederdruck-Kreiselpumpe

Spiralgehäuse in Inline-Bauart (Saug-

und Druckstutzen mit gleichen Flanschen

in einer Linie), Flansche PN 16 -

gebohrt nach EN 1092-2

Druckmessanschlüsse (R 1/8) für

angebauten Differenzdruckgeber

(Ausführung ...-R1 ohne

Differenzdruckgeber)

Pumpengehäuse und Motorflansch

serienmäßig mit Kataphoresebeschichtung.

Gleitringdichtung für Wasserförderung

bis T=140 oC. Bis Tmax= +40 oC ist eine

Glykolbeimischung von 20 bis 40

Volumenanteil zulässig.

Sondergleitringdichtungen bei Wasser

/Glykolgemischen abweichend von 20-40

Vol.-Anteil Glykol und einer

Medientemperatur von<40 oC oder

anderen von Wasser abweichenden Medien

(Mehrpreis).

Zubehör:

Konsolen für Fundamentbefestigung

IR-Monitor

IR-Stick

IF-Modul PLR

IF-Modul LON

IF-Modul Modbus

IF-Modul BACnet

IF-Modul CAN

Regelsysteme VR-HVAC/CCe-HVAC/SCe-HVAC

Differenzdruckgeber (DDG)-Sets 0-10 V

für Pumpen in der Ausführung ...-R1

Serienmäßige Ausrüstung:

Ein-Knopf-Handbedienebene für:

Pumpe Ein/Aus

Sollwert- bzw. Drehzahleinstellung

Wahl der Regelungsart: dp-c

(Differenzdruck constant), dp-v

(Differenzdruck variabel), PID-Regelung,

n-constant (Steller)

Wahl der Betriebsart bei

Doppelpumpenbetrieb (Haupt

/Reservebetrieb, Additionsbetrieb)

Konfiguration der Betriebsparameter

Fehlerquittierung

Pumpendisplay zur Anzeige von:

Regelungsart

Sollwert (z.B. Differenzdruck oder

Drehzahl)

Fehler- und Warnmeldungen

Istwerte (z.B. Leistungsaufnahme,

Istwert des Sensors)

Betriebsdaten (z.B. Betriebsstunden,

Energieverbrauch)

Zustandsdaten (z.B. Zustand des SSM- und

SBM-Relais)

Gerätedaten

(z.B. Pumpenname)

Werkstoffe

Pumpengehäuse: 5.1301, EN-GJL-250

(KTL coated)

Laufrad: 5.1300, EN-GJL-200

Laterne: 5.1301, EN-GJL-250 (KTL coated)

Welle: 1.4122, X39CrMo17-1

Wellendichtung: AQ1EGG

Betriebsdaten

Min. Medientemperatur: -20 oC

Max. Medientemperatur: 140 oC

Maximaler Betriebsdruck: 16 bar

Max. Umgebungstemperatur: 40 oC

Mindesteffizienzindex (MEI): 0,4

Motordaten

Störaussendung: EN 61800-3

Störfestigkeit: EN 61800-3

Netzanschluss: 3x440 V!, 50 Hz

Motornennleistung: 18500 W

Drehzahl max.: 1450 U/Min

Nennstrom: 30,7 A

Schutzart Motor: IP55

Einbaumaße

Saugseitiger Rohranschluß: DN 150

Druckseitiger Rohranschluß: DN 150

Bestellinformationen

Gewicht netto ca.: 437,5 kg

Fabrikat: Wilo

Produktbezeichnung: CronoLine-IL-E

150/260-18,5/4

Artikelnummer: 2153686
