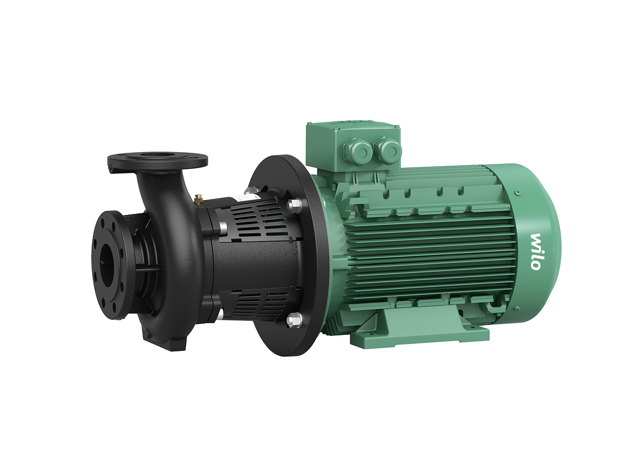

Wilo Trockenläufer-Blockpumpe
BL100/345-22/4,DN125/DN100,22kW

Einstufige Trockenläufer-Kreiselpumpe in

Block-Bauform für Fundamentaufstellung.

Schwingungs- und geräuscharme

Blockbauart mit Laterne und starr

verbundenem Standardmotor (Norm-Motor).

Mit zwangsumfluteter,

drehrichtungsunabhängiger Faltenbalg

Gleitringdichtung (ab 37 kW/4-polig

optional mit einer Cartridge

Gleitringdichtung in Back-Pull-Out

System zum Gleitringdichtungsaustausch

ohne Demontage des Motors) und

kavitationsreduzierendem Laufrad.

Flansche mit Druckmessanschlüssen R 1/8.

Pumpengehäuse und Laterne sind

kataphoresebeschichtet.

Serienmäßig Motoren in IE3-Technologie.

Pumpen mit Motoren >= 5,5 kW verfügen

serienmäßig über Kaltleiterfühler als

Motorschutz.

Der Motorklemmkasten <= 7,5 kW kann aus

Metall oder Kunststoff sein. Wenn ein

Metallklemmkasten zwingend erforderlich

ist, die entsprechende Sondervariante

bestellen. Die Motorklemmkästen > 7,5 kW

sind immer aus Metall.

Betriebsdaten

140 oC

Mindesteffizienzindex (MEI): 0.4

Motordaten

Motor-Effizienzklasse:

Netzanschluss:

Spannungstoleranz:

Motornennleistung: 22000 W

Nenndrehzahl: 1450 U/Min

Nennstrom: 43.3 A

Leistungsfaktor: 0.79

Fördermedium: Water

Motorwirkungsgrad 50

Motorwirkungsgrad 75

Motorwirkungsgrad 100

Isolationsklasse: F

Schutzart:

Werkstoffe

Pumpengehäuse: 5.1301/EN-GJL-250

KTL-coated

Laufrad: Grey cast iron

Welle: Stainless steel

Min. Medientemperatur: -20 oC

Wellendichtung: AQ1EGG

Laterne: Grey cast iron

Einbaumaße

Saugseitiger Rohranschluss: DN 125

Druckseitiger Rohranschluss: DN 100

Bestellinformationen

Fabrikat:

Produktbezeichnung: CronoBloc-BL

100/345-22/4

Gewicht netto ca.: 355 kg

Max. Medientemperatur: 140 oC

Artikelnummer: 2142031

Min. Umgebungstemperatur: -15 oC

Max. Umgebungstemperatur: 40 oC

Maximaler Betriebsdruck: 16 bar

Auslegungshinweis: 16 bar bis 120 oC, 13

bar bis
