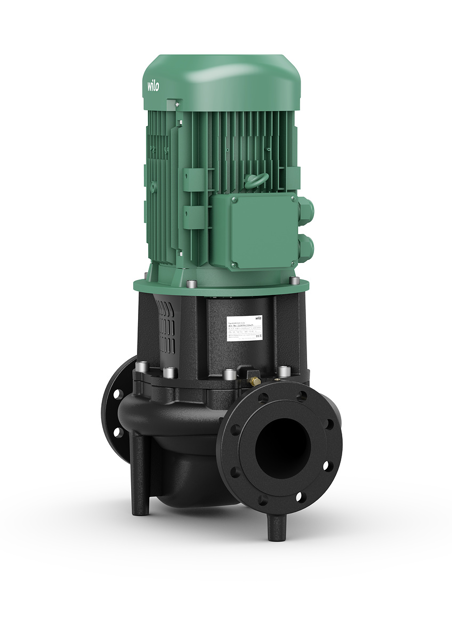

Wilo Trockenläufer-Standard-Einzelpumpe
IL 100/200-4/4,DN100,3x400V,4kW

Einstufige Trockenläufer-Kreiselpumpe in

Inline-Bauform für Rohreinbau oder

Fundamentaufstellung. Schwingungs- und

geräuscharme Blockbauart mit Laterne und

starr verbundenem Standard- Flanschmotor

(Norm-Motor). Mit zwangsumfluteter,

drehrichtungsunabhängiger Faltenbalg

Gleitringdichtung und

kavitationsreduzierendem Laufrad.

Flansche mit Druckmessanschlüssen R 1/8.

Pumpengehäuse und Laterne sind

kataphoresebeschichtet.

Serienmäßig Motoren in IE3-Technologie.

Pumpen mit Motoren >= 5,5 kW verfügen

serienmäßig über Kaltleiterfühler als

Motorschutz.

Der Motorklemmkasten <= 7,5 kW kann aus

Metall oder Kunststoff sein. Wenn ein

Metallklemmkasten zwingend erforderlich

ist, die entsprechende Sondervariante

bestellen. Die Motorklemmkästen > 7,5 kW

sind immer aus Metall.

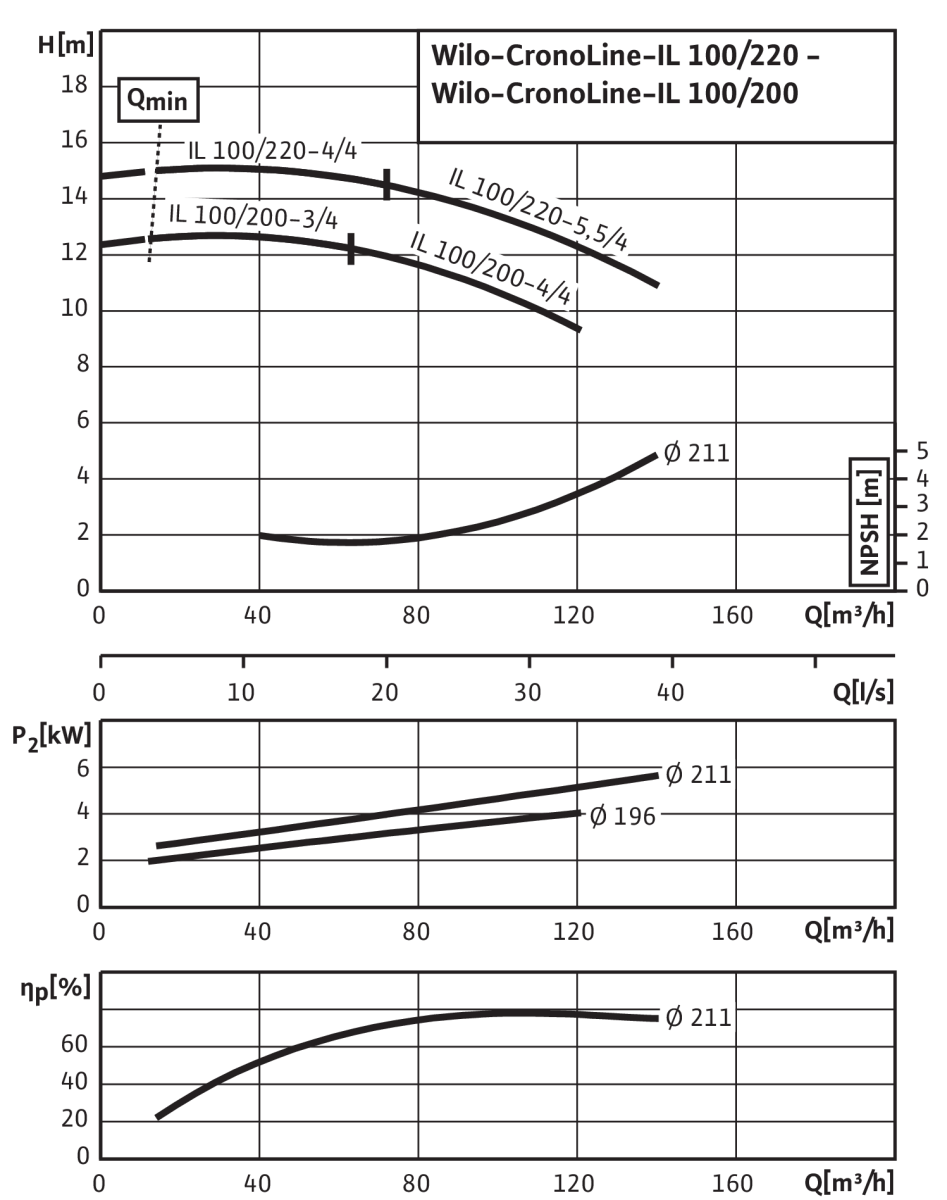

Betriebsdaten

140 oC

Mindesteffizienzindex (MEI): 0.4

Motordaten

Motor-Effizienzklasse:

Netzanschluss:

Spannungstoleranz:

Motornennleistung: 4000 W

Nenndrehzahl: 1450 U/Min

Nennstrom: 9 A

Leistungsfaktor: 0.73

Fördermedium: Water

Motorwirkungsgrad 50

Motorwirkungsgrad 75

Motorwirkungsgrad 100

Isolationsklasse: F

Schutzart:

Werkstoffe

Pumpengehäuse: 5.1301/EN-GJL-250

KTL-coated

Laufrad: Grey cast iron

Welle: Stainless steel

Min. Medientemperatur: -20 oC

Wellendichtung: AQ1EGG

Laterne: 5.1301/EN-GJL-250 KTL-coated

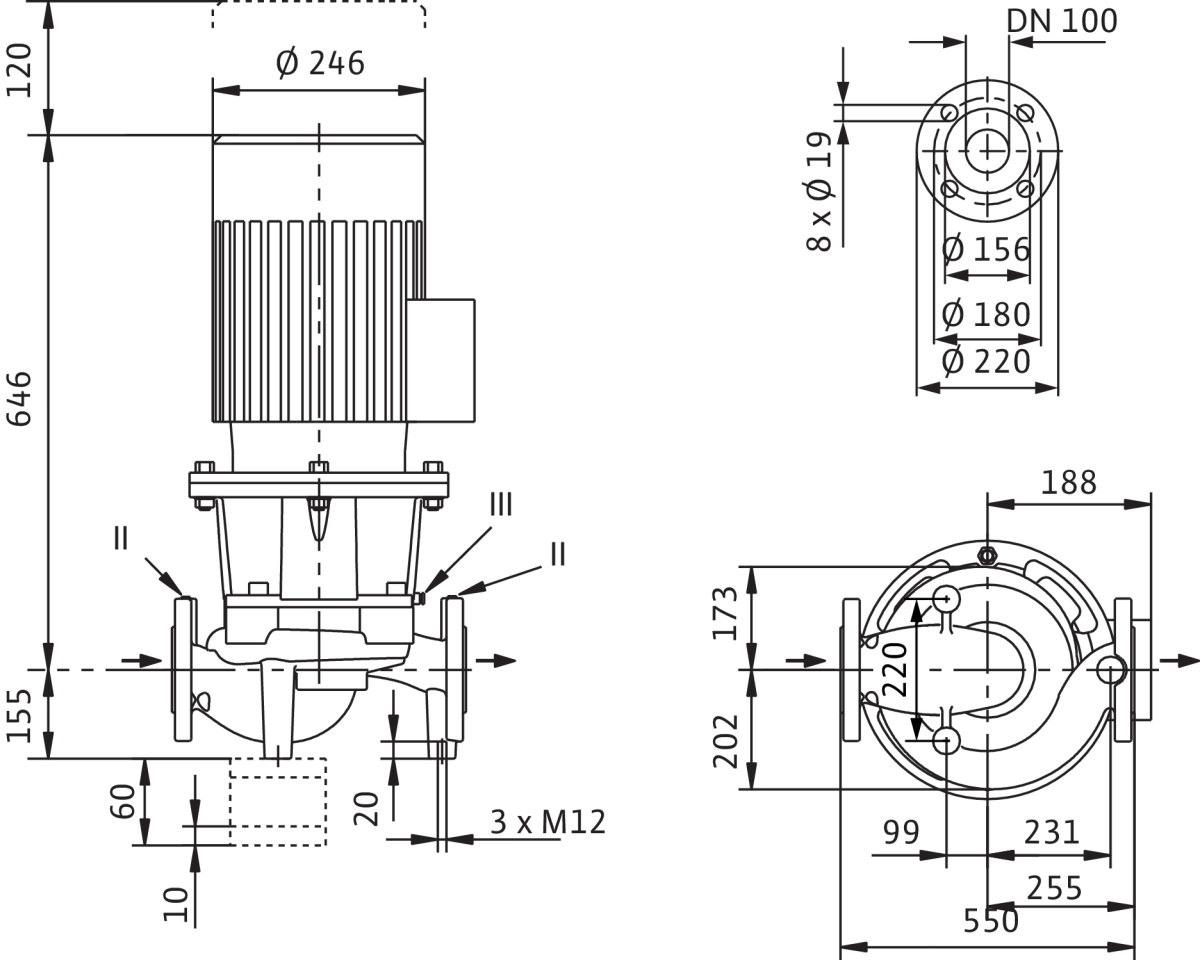

Einbaumaße

Saugseitiger Rohranschluss: DN 100

Druckseitiger Rohranschluss: DN 100

Bestellinformationen

Fabrikat:

Produktbezeichnung: CronoLine-IL

100/200-4/4

Gewicht netto ca.: 118 kg

Max. Medientemperatur: 140 oC

Artikelnummer: 2120784

Min. Umgebungstemperatur: -15 oC

Max. Umgebungstemperatur: 40 oC

Maximaler Betriebsdruck: 16 bar

Auslegungshinweis: 16 bar bis 120 oC, 13

bar bis
