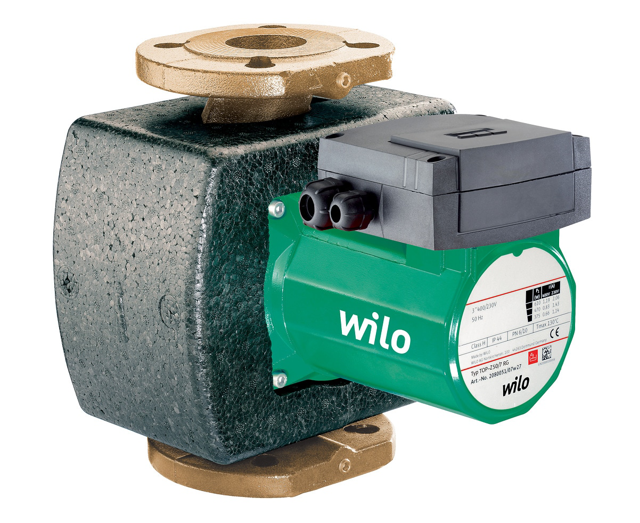

Wilo Nassläufer-Standardpumpe
TOP-Z 40/7 (1x230 V, PN 6/10, RG),DN40

Diese Umwälzpumpe ist nur für

Trinkwasser geeignet.

Einsetzbar für Trinkwarmwasser-

Zirkulationssysteme in Industrie und

Gebäudetechnik.

Nassläufer-Umwälzpumpe mit

Verschraubungs- oder Flanschanschluss,

vorwählbare Drehzahlstufen zur

Leistungsanpassung.

Ausstattung und Funktion

Manuelle Leistungsanpassung mit 3

Drehzahlstufen

Pumpen mit 1x Motor:

P2 bis 90W: Interner Schutz gegen

unzulässige hohe Wicklungstemperaturen

P2 = 180W: Motorvollschutz durch

Wicklungsschutzkontakte in Verbindung

mit Auslösegerät

Pumpen mit 3x Motor:

P2 bis 90W: Interner Schutz gegen

unzulässige hohe Wicklungstemperaturen

P2 >= 180W: Motorvollschutz mit

integrierter Auslöseelektronik

Störleuchte

Kontakt für Sammelstörmeldung

Drehrichtungskontrollleuchte

Netzanschluss 3x230V mit optionalem

Umschaltstecker

Pumpengehäuse in Rotguss oder Grauguss

(Edelstahl typenabhängig)

Kombiflansch PN 6/PN 10 (bei DN 40 bis

DN 65)

Wärmedämmschalen

Zusätzliche Funktionen durch

nachrüstbares Protect Module C:

Störmeldung SSM als potenzialfreier

Öffner

Betriebsmeldung SBM als potenzialfreier

Schließer

Steuereingang "Vorrang Aus" durch

externen potenzialfreien Kontakt

(Öffner)

Blockiererkennung

Motorvollschutz mit Auslösegerät

Störquittierung

Doppelpumpenmanagement (zwei

Einzelpumpen parallel installiert):

Haupt-/Reservebetrieb (automatische

Störumschaltung/zeitabhängiger

Pumpentausch)

Diese Umwälzpumpe ist nur für

Ausstattung und Funktion

Manuelle Leistungsanpassung mit 3

Drehzahlstufen

Pumpen mit 1x Motor:

P2 bis 90W: Interner Schutz gegen

unzulässige hohe Wicklungstemperaturen

P2 = 180W: Motorvollschutz durch

Wicklungsschutzkontakte in Verbindung

mit Auslösegerät

Pumpen mit 3x Motor:

Trinkwasser geeignet.

P2 bis 90W: Interner Schutz gegen

unzulässige hohe Wicklungstemperaturen

P2 >= 180W: Motorvollschutz mit

integrierter Auslöseelektronik

Störleuchte

Kontakt für Sammelstörmeldung

Drehrichtungskontrollleuchte

Netzanschluss 3x230V mit optionalem

Umschaltstecker

Pumpengehäuse in Rotguss oder Grauguss

Einsetzbar für Trinkwarmwasser-

(Edelstahl typenabhängig)

Kombiflansch PN 6/PN 10 (bei DN 40 bis

DN 65)

Wärmedämmschalen

Zusätzliche Funktionen durch

nachrüstbares Protect Module C:

Störmeldung SSM als potenzialfreier

Öffner

Betriebsmeldung SBM als potenzialfreier

Schließer

Zirkulationssysteme in Industrie und

Steuereingang "Vorrang Aus" durch

externen potenzialfreien Kontakt

(Öffner)

Blockiererkennung

Motorvollschutz mit Auslösegerät

Störquittierung

Doppelpumpenmanagement (zwei

Einzelpumpen parallel installiert):

Haupt-/Reservebetrieb (automatische

Störumschaltung/zeitabhängiger

Gebäudetechnik.

Pumpentausch)

Betriebsdaten

Fördermedium: Wasser, Ethylenglykol,

Propylenglykol

Max. Medientemperatur: 80 oC

Min. Medientemperatur: 0 oC

Min. Umgebungstemperatur: 0 oC

Max. Umgebungstemperatur: 40 oC

Temperaturbereich bei max.

Umgebungstemperatur +40 oC: -20...+110

Nassläufer-Umwälzpumpe mit

Maximaler Betriebsdruck: 10 bar

Max. zulässige Wassergesamthärte: 3,57

mmol/l (20 odH) (3,21 mmol/l (18 odH)

für 20/4 + 25/6)

Motordaten

Störaussendung: EN 61000-6-3

Störfestigkeit: EN 61000-6-2

Netzanschluss: 1x230 V, 50 Hz

Leistungsaufnahme: 340 W

Drehzahl max.: 2700 U/Min

Verschraubungs- oder Flanschanschluss,

Nennstrom: 1.62 A

Schutzart Motor: IPX4D

Kabelverschraubung: 2 x PG13.5

Werkstoffe

Pumpengehäuse: Bronze, CC499K

Laufrad: PPE-GF30

Welle: Edelstahl

Lager: Kohle, kunstharzimprägniert

Einbaumaße

Saugseitiger Rohranschluss: DN 40

vorwählbare Drehzahlstufen zur

Druckseitiger Rohranschluss: DN 40

Baulänge: 250 mm

Bestellinformationen

Fabrikat: Wilo

Produktbezeichnung: TOP-Z 40/7 (1x230 V,

PN 6/10, RG)

Gewicht netto ca.: 13 kg

Artikelnummer: 2046637

Leistungsanpassung.
