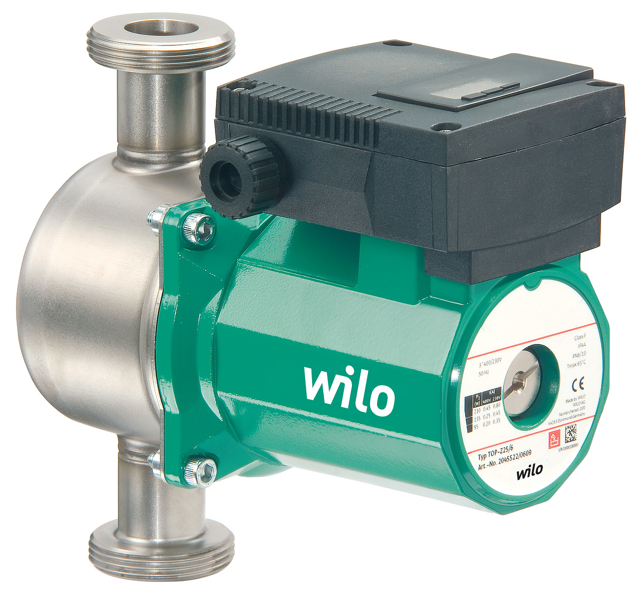

Wilo Nassläufer-Standardpumpe
TOP-Z 20/4 (1x230 V, PN 10, Inox),G11/4
Kaufmännische Daten
| Artikelnummer | 2045519 |
| Preis (UVP) | 1.137,00 / Stck |
| Hauptwarengruppe | Nassläuferpumpen, Standard |
| Warengruppe | Wilo-TOP-Z |
| Auslaufdatum | 31.12.2024 |
Ausschreibungstext
Diese Umwälzpumpe ist nur für
Trinkwasser geeignet.
Einsetzbar für Trinkwarmwasser-
Zirkulationssysteme in Industrie und
Gebäudetechnik.
Nassläufer-Umwälzpumpe mit
Verschraubungs- oder Flanschanschluss,
vorwählbare Drehzahlstufen zur
Leistungsanpassung.
Ausstattung und Funktion
Manuelle Leistungsanpassung mit 3
Drehzahlstufen
Pumpen mit 1x Motor:
P2 bis 90W: Interner Schutz gegen
unzulässige hohe Wicklungstemperaturen
P2 = 180W: Motorvollschutz durch
Wicklungsschutzkontakte in Verbindung
mit Auslösegerät
Pumpen mit 3x Motor:
P2 bis 90W: Interner Schutz gegen
unzulässige hohe Wicklungstemperaturen
P2 >= 180W: Motorvollschutz mit
integrierter Auslöseelektronik
Störleuchte
Kontakt für Sammelstörmeldung
Drehrichtungskontrollleuchte
Netzanschluss 3x230V mit optionalem
Umschaltstecker
Pumpengehäuse in Rotguss oder Grauguss
(Edelstahl typenabhängig)
Kombiflansch PN 6/PN 10 (bei DN 40 bis
DN 65)
Wärmedämmschalen
Zusätzliche Funktionen durch
nachrüstbares Protect Module C:
Störmeldung SSM als potenzialfreier
Öffner
Betriebsmeldung SBM als potenzialfreier
Schließer
Steuereingang "Vorrang Aus" durch
externen potenzialfreien Kontakt
(Öffner)
Blockiererkennung
Motorvollschutz mit Auslösegerät
Störquittierung
Doppelpumpenmanagement (zwei
Einzelpumpen parallel installiert):
Haupt-/Reservebetrieb (automatische
Störumschaltung/zeitabhängiger
Pumpentausch)
Diese Umwälzpumpe ist nur für
Ausstattung und Funktion
Manuelle Leistungsanpassung mit 3
Drehzahlstufen
Pumpen mit 1x Motor:
P2 bis 90W: Interner Schutz gegen
unzulässige hohe Wicklungstemperaturen
P2 = 180W: Motorvollschutz durch
Wicklungsschutzkontakte in Verbindung
mit Auslösegerät
Pumpen mit 3x Motor:
Trinkwasser geeignet.
P2 bis 90W: Interner Schutz gegen
unzulässige hohe Wicklungstemperaturen
P2 >= 180W: Motorvollschutz mit
integrierter Auslöseelektronik
Störleuchte
Kontakt für Sammelstörmeldung
Drehrichtungskontrollleuchte
Netzanschluss 3x230V mit optionalem
Umschaltstecker
Pumpengehäuse in Rotguss oder Grauguss
Einsetzbar für Trinkwarmwasser-
(Edelstahl typenabhängig)
Kombiflansch PN 6/PN 10 (bei DN 40 bis
DN 65)
Wärmedämmschalen
Zusätzliche Funktionen durch
nachrüstbares Protect Module C:
Störmeldung SSM als potenzialfreier
Öffner
Betriebsmeldung SBM als potenzialfreier
Schließer
Zirkulationssysteme in Industrie und
Steuereingang "Vorrang Aus" durch
externen potenzialfreien Kontakt
(Öffner)
Blockiererkennung
Motorvollschutz mit Auslösegerät
Störquittierung
Doppelpumpenmanagement (zwei
Einzelpumpen parallel installiert):
Haupt-/Reservebetrieb (automatische
Störumschaltung/zeitabhängiger
Gebäudetechnik.
Pumpentausch)
Betriebsdaten
Fördermedium: Wasser, Ethylenglykol,
Propylenglykol
Max. Medientemperatur: 65 oC
Min. Medientemperatur: 0 oC
Min. Umgebungstemperatur: 0 oC
Max. Umgebungstemperatur: 40 oC
Temperaturbereich bei max.
Umgebungstemperatur +40 oC: -20...+110
Nassläufer-Umwälzpumpe mit
Maximaler Betriebsdruck: 10 bar
Max. zulässige Wassergesamthärte: 3,57
mmol/l (20 odH) (3,21 mmol/l (18 odH)
für 20/4 + 25/6)
Motordaten
Störaussendung: EN 61000-6-3
Störfestigkeit: EN 61000-6-2
Netzanschluss: 1x230 V, 50 Hz
Leistungsaufnahme: 105 W
Drehzahl max.: 2790 U/Min
Verschraubungs- oder Flanschanschluss,
Nennstrom: 0.5 A
Schutzart Motor: IPX4D
Kabelverschraubung: 1 x PG13.5
Werkstoffe
Pumpengehäuse: Edelstahl
Laufrad: PPE-GF30
Welle: Oxidkeramik
Lager: Kohle, kunstharzimprägniert
Einbaumaße
Saugseitiger Rohranschluss: G 11/4
vorwählbare Drehzahlstufen zur
Druckseitiger Rohranschluss: G 11/4
Baulänge: 150 mm
Bestellinformationen
Fabrikat: Wilo
Produktbezeichnung: TOP-Z 20/4 (1x230 V,
PN 10, Inox)
Gewicht netto ca.: 3 kg
Artikelnummer: 2045519
Leistungsanpassung.
Technische Daten
| Breite (mm) | 270 |
| Höhe (mm) | 215 |
| Gewicht (kg) | 3,70 |
| Tiefe (mm) | 178 |
Anschlüsse
| Unbestimmt | Rp 1 1/4 |
