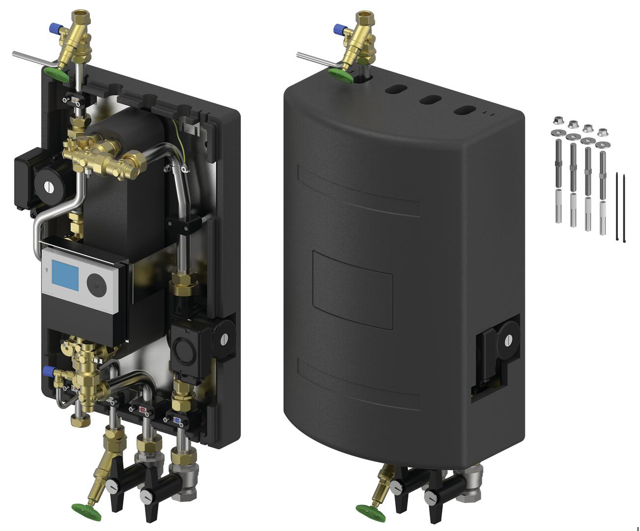

Uponor Central Port Frischwasserstation
Perfect 45 ZM
Kaufmännische Daten
| Artikelnummer | 1130422 |
| Preis (WLP) | 3.705,00 / Stck |
| Hauptwarengruppe | Vorgefertigte Systeme |
| Warengruppe | Central port P-group |
| Maße inkl. Verpackung | 450 x 283 x 1030 mm; 26 kg |
Ausschreibungstext
Spezifikation:
-Systempumpengruppen für die zentrale
Heizungsversorgung
- Alle Systempumpengruppen sind werksei-
tig mit einem Combi-Control-Regler
ausgestattet und komplett verdrahtet
- Montiert auf fester Halteplatte inklu-
sive GEG-gerechter Hartschaumdämmscha-
le
Anwendung:
-Versorgung von Frischwasserstationen
-Versorgung von Wohnungsstationen mit
Fußboden- und Radiatorheizungen
- Für 2
- Rohr
- Systeme mit 1 primären
Heizungsvorlauf und 1 Rücklauf
- Für 3
- Rohr
- Systeme mit 2 getrenn-
ten primären Heizungsvorläufen und 1
kombinierten Rücklauf
- Für 4
- Rohr
- Systeme mit 2 separa-
ten primären Heizungsvorläufen und 2
Rückläufen.
- Für den Einsatz bei Einfamilienhäu-
sern in 3 Leistungsstufen
- Für den Einsatz in größeren Einfamili-
en- bzw. Mehrfamilienhäusern
- Für den Einsatz in Mehrfamilienhäu-
sern oder bei Objekten wie z. B. Kran-
kenhäusern oder Hotelanlagen
Werkstoffe:
- Armaturen
- Trinkwassergeeignete Werk-
stoffe gemäß Richtlinien DVGW, UBA,
WRAS
- Dichtungen
- VDI 2200, DVGW, FDA, GL,
EG 1935/2004, TA Luft, VP 401, W270,
WRAS, Trinkwasser gemäß
Elastomerleitlinie (?KTW?)
-Sanitär
- CW617N
- Heizung
- CW617N, CW614N
-Wärmedämmung aus EPP
- Wärmetauscher-Platten aus 1.4404 und
Lot aus Vaclnox
- Rohrleitungen aus 1.4401
- Max. Betriebsdruck: 10 bar
-Anschlüsse für
Heizwasservorlauf,Heizwasserrücklauf
und Warmwasser: Kugelhahn DN 20
- Anschluss Kaltwasser mit 1" Überwurf-
mutter
- Stromanschluss: 230V/50 Hz
- Abmessungen: Breite x Höhe x Tiefe:
450 x 700 x 283 mm
Regler:
-Mikroprozessorgesteuertem Regelgerät
für eine leistungsregulierte Regelung
einer Hocheffizienzpumpe zur
bedarfsgerechten Förderung von Heizwas-
ser aus einem Pufferspeicher
-Einstellung der Warmwassertemperatur
über 3-Tasten-Bedienfeld
-mit integrierter Regelfunktionen für
den Zirkulationspumpenbetrieb und
Warmhaltefunktion für den Wärmetau-
scher
-die Regelung garantiert Eine stabile
Warmwassertemperatur auch bei schwan-
kenden Vorlauftemperaturen
- Umwälzpumpe Wilo Yonos Para RS 15/7,5
oder gleichwertig
- Betriebsspannung: 1 x 230 V AC / 50 Hz
- Sicherung: T 2A / 250 V
- Pumpenausgang Betriebs-/Steuerspannung
- Betriebsspannung 230 V AC / 50 W (MAX)
- Steuerspannung 10 V, PWM
- Umgebungstemperatur -10 bis 40 GrC
(MAX)
Schnittstellen-Anschluss
-zur Datenübertragung vom Regler auf
den PC oder Laptop wird eine
Serielle-Schnittstelle mit D-Sub
9-Pol-Buchse
(mit Datenkabel RS232NTLS) bzw. ein
USB-Anschluss (mit Datenkabel
RS232NTLS-USB) benötigt.
