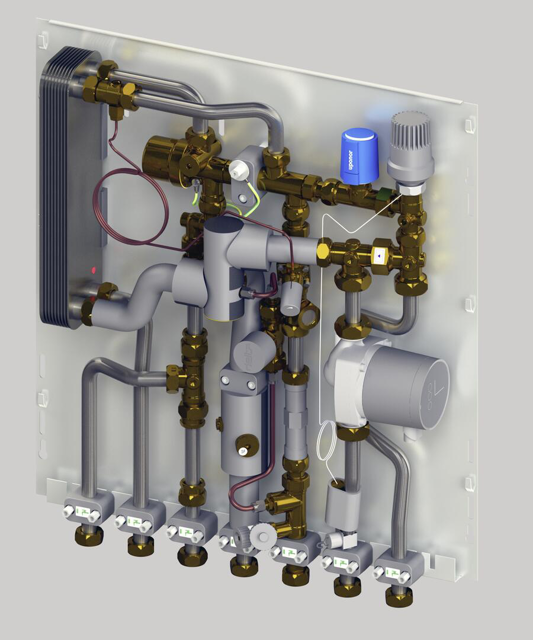

Uponor Combi Port M-Pro Wohnungsstation
UFH 15 St BP DT MS UL SS ZA

Spezifikation:

-Anschlüsse komplett montiert und

druckgeprüft

-Rohrschellen aus Kunststoff zur

Schall- und Wärmeentkopplung

- DVGW zertifizierter PM-Regler mit ge-

brauchsmustergeschützter Abdichtungs-

technik

-Wärmedämmung an den Zuleitungen

-Thermostatisches Bypass-Ventil

-Kaltwasserabgang

- Passtück für Wärmemengenzähler 110 mm

x 3/4"

- Passtück für Wasserzähler 110 mm x

3/4"

-Entlüftungs- und Entleerungsventile

- Schmutzfänger für Kaltwasser 0,5 mm

- Schmutzfänger im Heizungsvorlauf Pri-

mär 0,5 mm

- Anschlussmöglichkeit eines Potential-

ausgleichs

-Max. Betriebsdruck Heizung: PN10

-Max. Betriebsdruck Trinkwasser: PN10

- Max. Betriebstemperatur : 85 GrC

-Max. Differenzdruck Primärkreislauf

Heizung: 2,5 bar

- Min. Druck Trinkwasser: 2,0 bar

- Material der Trinkwasserarmaturen:

CW617N

- Material der Heizungsarmaturen:

CW617N, CW614N

-Material Rohrleitungen: Edelstahl

1.4401

- Abmessungen: B/H/T 556 x 620 x 110 mm

Anwendung:

-Dezentrale Warmwasserbereitung im

Durchflussverfahren

-Anschluß von Fußbodenheizungen

-Anschluß von Radiatorheizungen

Zertifikate:

-DVGW

- UFH

- Ausführung für Trinkwassererwär-

mung und Heizkreis für Fußbodenhei-

zung (inkl. Mischkreislauf mit Umwälz-

pumpe).

Ausstattungscodes:

15,19 ? Warmwasserkapazität (l/min)

CB ? Hochleisutngswärmetauscher aus

Edelstahl (Kupfer gelötet) für die Warm-

wasserbereitung

St ? Hochleistungswärmetauscher aus

Edelstahl (VacInox gelötet) für die

Warmwasserbereitung

BP ? Funktion zur Vorwärmung der Versor-

gungsleitungen

DT ? Differenzdruckregler im Heizkreis

Warmwasserbereitung

ZM ? Zirkulationsmodul für die Trinkwas-

sererwärmung mit Sicherheitsventil, Zir-

kulationspumpe und Differenzdruckregler

MS ? Mischset mit Umwälzpumpe, Thermo-

stat und Rückschlagventil für Wohnungs-

heizkreislauf

UL ? Thermostatischer Temperaturbegren-

zer für Fußbodenheizungskreis

SS ? Sicherheitsthermostatschalter für

Wohnungsheizungskreis

ZA ? Mit Zonenventil und

2-Punkt-Stellantrieb im Rücklauf des

Wohnungsheizkreises

2C ? Zweiter direkter Heizkreisan-

schluss mit Extra Zonenventil (kein

Stellantrieb, kein Mischkreislauf)
