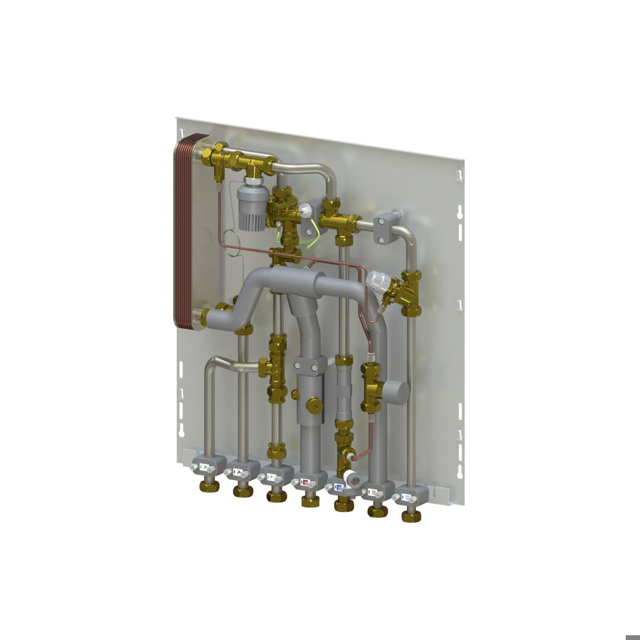

Uponor Combi Port M-Pro
RC 15 CB BP DT TL

Spezifikation:

-Anschlüsse komplett montiert und

druckgeprüft

-Rohrschellen aus Kunststoff zur

Schall- und Wärmeentkopplung

- DVGW zertifizierter PM-Regler mit ge-

brauchsmustergeschützter Abdichtungs-

technik

-Wärmedämmung an den Zuleitungen

-Thermostatisches Bypass-Ventil

-Kaltwasserabgang

- Passtück für Wärmemengenzähler 110 mm

x 3/4"

- Passtück für Wasserzähler 110 mm x

3/4"

-Entlüftungs- und Entleerungsventile

- Schmutzfänger für Kaltwasser 0,5 mm

- Schmutzfänger im Heizungsvorlauf Pri-

mär 0,5 mm

- Anschlussmöglichkeit eines Potential-

ausgleichs

-Max. Betriebsdruck Heizung: PN10

-Max. Betriebsdruck Trinkwasser: PN10

- Max. Betriebstemperatur : 85 GrC

-Max. Differenzdruck Primärkreislauf

Heizung: 2,5 bar

- Min. Druck Trinkwasser: 2,0 bar

- Material der Trinkwasserarmaturen:

CW617N

- Material der Heizungsarmaturen:

CW617N, CW614N

-Material Rohrleitungen: Edelstahl

1.4401

- Abmessungen: B/H/T 556 x 620 x 110 mm

Anwendung:

-Dezentrale Warmwasserbereitung im

Durchflussverfahren

-Anschluß von Fußbodenheizungen

-Anschluß von Radiatorheizungen

Zertifikate:

-DVGW

- Hochleistungswärmetauscher aus Edel-

stahl (VacInox gelötet)

-Differenzdruckregelung

-Manuelles Zonenventil zum Heizen

- RC-Version für die Trinkwassererwär-

mung und Direktheizung mit Heizkörper-

anschluss (kein Mischkreis).

Austattungscodes:

- 15,19

- Warmwasserkapazität (l/min)

-St

- Hochleistungswärmetauscher aus

Edelstahl (VacInox gelötet) für die

Warmwasserbereitung

- BP

- Funktion zur Vorwärmung der Ver-

sorgungsleitungen

-DI

- Primärer Differenzdruckregler am

Eingang der Station

- ZM

- Zirkulationsmodul für die Trink-

wassererwärmung mit Sicherheitsven-

til, Zirkulationspumpe und Differenz-

druckregler

- ZV

- Zonenventil im Rücklauf des Woh-

nungsheizkreises ohne Stellantrieb
