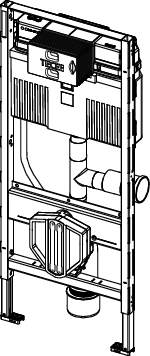

TECEprofil WC-Modul mit Uni-Spülkasten,
Anschluss f. Geruchsabs. DN70, BH 1120mm

Kaufmännische Daten

Artikelnummer	9300303
Preis (WLP)	455,39 / Stck
Hauptwarengruppe	TECEprofil Spültechnik
Warengruppe	TECEprofil WC-Module Trb.
Rabattgruppe	TECE allgemein

Ausschreibungstext

TECEprofil WC-Modul mit Uni-Spülkasten,

mit Anschluss für Geruchsabsaugung (DN

70), Bauhöhe 1120 mm

WC-Modul inklusive "easy fit"

Betätigungsplattenmontage und Leerrohr

für den Anschluss elektronischer

Dusch-WCs. Zur Befestigung an TECEprofil

Profilrohren oder für den Einbau in

Metall- oder Holzständerwände und als

Vorwand- oder Eckmodul, auch für die

Einzelblockmontage geeignet.

Uni-Spülkasten für Betätigung von vorne:

- Sicherheitstank aus schlagzähem

Kunststoff, nach EN 14055 geprüft

- Spülkasten komplett vormontiert und

versiegelt

- Spülkastenanschluss mit Außengewinde R

1/2" seitlich, kompatibel zu

Schnelladaptern

- 10 Liter Tankvolumen, 6 Liter

voreingestellte Standardspülmenge,

4,5/7,5/9 Liter Spülmenge jederzeit

einstellbar, 3 Liter Teilmengenspülung

bei Zweimengentechnik, Einstellung einer

4/2 Liter Spülmenge optional möglich,

Restvolumen zur sofortigen

Reinigungsspülung nutzbar.

- schwitzwasserisoliert

- für TECE-Betätigungsplatten und

WC-Armatur

- als Ein- oder Zweimengenspülkasten

einsetzbar

- "easy fit" Betätigungsplattenmontage

- Installationstunnel für

Serviceöffnung, ohne Werkzeug kürzbar

- geräuscharmes hydraulisches

Füllventil, Armaturengruppe 1 nach

DIN 4109

- Anschluss für Geruchsabsaugung (DN

70), passende Lüfter z. B. Maico ER 100

- Spülstromdrossel einstellbar ohne

Demontage des Ablaufventils

Modulrahmen:

- selbsttragend, pulverbeschichtet

- zwei Haltebolzen und Muttern M 12

- WC-Ablaufbogen DN 90 mit

Übergangsadapter DN 90/100 aus PP

- Übergangsadapter auch für waagerechten

Einbau geeignet

- WC-Anschlussgarnitur DN 90

- WC-Anschlussbox inklusive Rohbauschutz

und Leerrohr für universellen

Dusch-WC-Anschluss (Position prüfen),

mit Abzweigdose und Abdeckung für Trafo.

Einstellung einer erhöhten

Keramikbefestigung für 48 cm Sitzhöhe

gemäß DIN 18040 möglich (DIN 18040:

Barrierefreies Bauen

- Teil 1:

Öffentlich zugängliche Gebäude und

Arbeitsstätten).

Bitte separat bestellen:

- WC-Betätigungsplatte (siehe

Betätigungen)

- Befestigung für die Vorwand-, Eck-

oder Holzständermontage

- Einwurfschacht für Reinigungstabs

(optional)

- TECE-Aufrüstset Trockenbau für

TECE-Dusch-WCs (optional)

Bestell-Nr.: 9300303

Technische Daten

Armaturentyp	Entnahmearmatur
Breite (mm)	1160
Höhe (mm)	156
Gewicht (kg)	14,76
Nennweite (DN)	15
Tiefe (mm)	510
Oberer Durchfluss (l/min)	10
pMin (hPa)	500
Vr-Wert (l/s)	0,13

Anschlüsse

Eingang	2999-TC-NIPP-DN 15

Kennlinie

Dokumente

2D-Frontale

3D-Daten

Instruktion/Bedienungsanleitung

Explosionszeichnung

Datenblatt

Gefahrgut - Datenblatt

Datenblatt

Bauproduktenverordnung

Montageanleitung

Links

Herstellerwebseite

Zubehör

Bild	Beschreibung
	TECEambia WC-Betätigungsplatte weiß Einmengentechnik		1
	TECEambia WC-Betätigungsplatte Chrom matt Einmengentechnik		1
	TECEambia WC-Betätigungsplatte Chrom glänzend Einmengentechnik		1
	TECEambia WC-Betätigungsplatte weiß antibac Einmengentechnik		1
	TECEambia WC-Betätigungsplatte weiß Zweimengentechnik		1
	TECEambia WC-Betätigungsplatte Chrom matt Zweimengentechnik		1
	TECEambia WC-Betätigungsplatte Chrom glänzend Zweimengentechnik		1
	TECEambia WC-Betätigungsplatte weiß antibac Zweimengentechnik		1
	TECEambia WC-Betätigungsplatte Chrom Rahmen matt Tasten glänzend Zweimengent.		1
	TECEambia WC-Betätigungsplatte Chrom Rahmen glänzend Tasten matt Zweimengent.		1
	TECEplanus WC-Betätigungsplatte Edelstahl gebürstet Einmengentechnik		1
	TECEplanus WC-BetätigungsplatteChrom glänzend Einmengentechnik		1
	TECEplanus WC-Betätigungsplatteweiß seidenmatt Einmengentechnik		1
	TECEplanus WC-Betätigungsplatteweiß glänzend Einmengentechnik		1
	TECEplanus WC-BetätigungsplatteEdelstahl gebürstet Zweimengentechnik		1
	TECEplanus WC-BetätigungsplatteChrom glänzend Zweimengentechnik		1
	TECEplanus WC-Betätigungsplatteweiß seidenmatt Zweimengentechnik		1
	TECEplanus WC-Betätigungsplatteweiß glänzend Zweimengentechnik		1
	TECEplanus WC-Elektronik mit IR-Sensor 6 V-Batterie, Edelstahl gebürstet		1
	TECEplanus WC-Elektronik mit IR-Sensor 6 V-Batterie, Chrom glänzend		1
	TECEplanus WC-Elektronik mit IR-Sensor 230/12 V-Netz, Edelstahl gebürstet		1
	TECEplanus WC-Elektronik mit IR-Sensor 230/12 V-Netz, Chrom glänzend		1
	TECEplanus WC-Elektronik mit IR-Sensor 6 V-Batterie, Weiß glänzend		1
	TECEplanus WC-Elektronik mit IR-Sensor 230/12 V-Netz, Weiß glänzend		1
	TECEnow WC-Betätigungsplatte weiß glzd.		1
	TECEnow WC-Betätigungsplatte Chrom glzd.		1
	TECEnow WC-Betätigungsplatte Chrom matt		1
	TECEnow WC-Betätigungsplatte schwarz glänzend		1
	TECEnow WC-Betätigung weiß antibakteriell		1
	TECEnow WC-Betätigungsplatte schwarz matt		1
	TECEsolid WC-Betätigungsplatte für Zweimengentechnik, schwarz matt		1
	TECEnow WC-Betätigungsplatte weiß matt		1
	TECEsolid WC-Betätigungsplatte für Zweimengentechnik, Edelstahl gebürstet		1
	TECEsolid WC-Betätigungsplatte für Zweimengentechnik, Chrom glänzend		1
	TECEsolid WC-Betätigungsplatte für Zweimengentechnik, weiß glänzend		1
	TECEsolid WC-Betätigungsplatte für Zweimengentechnik, weiß matt		1
	TECEsolid WC-Betätigungsplatte für Zweimengentechnik, Edelstahl geb. AFP		1
	TECEsolid WC-Betätigungsplatte, Bronze gebürstet mit Rautenstruktur AFP		1
	TECEsolid WC-Betätigungsplatte, Messing gebürstet mit Rautenstruktur AFP		1
	TECEsolid WC-Betätigungsplatte, Nickel gebürstet mit Linienstruktur AFP		1
	TECEsolid WC-Betätigungsplatte, Graphit gebürstet mit Linienstruktur AFP		1
	TECEsolid WC-Elektronik, 12 V-Netz, Chrom glänzend		1
	TECEsolid WC-Elektronik, 12 V-Netz, weiß glänzend		1
	TECEsolid WC-Elektronik, 12 V-Netz, weiß matt		1
	TECEsolid WC-Elektronik, 12 V-Netz, Edelstahl geb. AFP		1
	TECEsolid WC-Elektronik, 12 V-Netz, schwarz matt		1
	TECEsolid WC-Elektronik, 6 V-Batterie, Chrom glänzend		1
	TECEsolid WC-Elektronik, 6 V-Batterie, weiß glänzend		1
	TECEsolid WC-Elektronik, 6 V-Batterie, weiß matt		1
	TECEsolid WC-Elektronik, 6 V-Batterie, Edelstahl gebürstet mit Anti-Fingerprint		1
	TECEsolid WC-Elektronik, 6 V-Batterie, schwarz matt		1
			1
			1
			1
			1
	TECEloop Blendenträger für WC-Betätigungsplatte, befliesbar		1
			1
	TECEloop WC-Betätigungsplatte Zweimengen Glas weiß glzd. Tasten weiß glzd.		1
	TECEloop WC-Betätigungsplatte Glas grün Tasten weiß Zweimengentech.		1
	TECEloop WC-Betätigungsplatte Glas grün Tasten Chr. m. Zweimengentech.		1
	TECEloop WC-Betätigungsplatte Glas grün T. Chr. glzd. Zweimengentech.		1
	TECEloop WC-Betätigungsplatte Zweimengen Glas schwarz glzd. Tasten weiß glzd.		1
	TECEloop WC-Betätigungsplatte Zweimengen Glas schwarz glzd. Tasten Chrom matt		1
	TECEloop WC-Betätigungsplatte Zweimengen Glas schw. glzd. Tasten Chr. glzd.		1
	TECEloop WC-Betätigungsplatte Zweimengen Glas schw. glzd. Tasten schw. glzd.		1
	TECEloop WC-Betätigungsplatte Glas schw. Tasten gold Zweimengentech.		1
	TECEloop WC-Betätigungsplatte Zweimengen Glas weiß glzd. Tasten Chrom matt		1
	TECEloop WC-Betätigungsplatte Zweimengen Glas weiß glzd. Tasten Chrom glzd.		1
	TECEvelvet WC-Betätigung Beige-Braun		1
	TECEvelvet WC-Betätigung Anthrazit		1
	TECEvelvet WC-Betätigung schwarz		1
	TECEvelvet WC-Betätigung Greige		1
	TECEvelvet WC-Betätigung Steingrau		1
	TECEvelvet WC-Betätigung weiß		1
	TECEsquare Betätigungsplatte Zweimengen Glas weiß glänzend, Tasten weiß glänzend		1
	TECEsquare Betätigungsplatte Zweimengen, Glas weiß glzd., Tasten Edelst. geb. AFP		1
	TECEsquare Betätigungsplatte Zweimengen, Glas weiß glänzend, Tasten Ch. glänzend		1
	TECEsquare Betätigungsplatte Zweimengen, Glas grün glzd. Tasten weiß glzd.		1
	TECEsquare Betätigungsplatte Zweimengen, G. grün glzd. T. Edelst. geb. AFP		1
	TECEsquare Betätigungsplatte Zweimengen, Glas grün glzd. T. Chr. glzd.		1
	TECEsquare Betätigungsplatte Zweimengen, G. schw. glzd. T. Edelst. geb.		1
	TECEsquare Betätigungsplatte Zweimengen, Glas schw. glänzend, Tasten Ch. glänzend		1
	TECEsquare Betätigungsplatte Zweimengen, Glas schw. glzd. Tasten gold		1
	TECEsquare Betätigungsplatte Zweimengen Glas schw. glänzend, Tasten schw. glzd.		1
	TECEsquare II WC-Betätigungsplatte Zweimengentechnik, Glas weiß satiniert		1
	TECEsquare II WC-Betätigungsplatte Zweimengentechnik, Glas schw. satiniert		1
	TECEsquare II WC-Betätigungsplatte Zweimengentechnik, Glas signalgr. sat.		1
	TECEsquare II WC-Betätigungsplatte Zweimengentechnik, Glas sandbeige sat.		1
	TECEsquare II Met. WC-Betätigungsplatte Edelstahl geb. (mit Anti-Fingerprint)		1
	TECEsquare II Met. WC-Betätigungsplatte Chrom glänzend		1
	TECEsquare II Met. WC-Betätigungsplatte Weiß glänzend		1
	TECEsquare II Met. WC-Betätigungsplatte Schwarz matt		1
	TECEsquare II Met. WC-Betätigungsplatte Weiß matt		1
	TECEsquare Metall Chrom schwarz gebürstet		1
	TECEsquare Metall / Chrom schwarz glänzend		1
	TECEsquare Metall Gold Optik gebürstet		1
	TECEsquare II Met. WC-Betätigungsplatte Gold Optik glänzend		1
	TECEsquare Metall Rotgold gebürstet		1
	TECEsquare Metall Rotgold glänzend		1
	TECEsquare II Met. WC-Betätigungsplatte Nickel warm geb. (mit Anti-Fingerprint)		1
	TECEsquare II Met. WC-Betätigungsplatte Rusted steel		1
	TECEsquare II Met. WC-Betätigungsplatte Chrom schwarz gebürstet AFP		1
	TECEsquare II Met. WC-Betätigungsplatte Gold Optik gebürstet AFP		1
	TECEsquare II Met. WC-Betätigungsplatte Rotgold gebürstet AFP		1
	TECEsquare II Met. WC-Betätigungsplatte Nickel cool gebürstet (mit AFP)		1
	TECEsquare II Met. WC-Betätigungsplatte Messing gebürstet (mit AFP)		1
	TECEsquare II Met. WC-Betätigungsplatte Bronze gebürstet (mit AFP)		1
	TECEsquare II Met. WC-Betätigungsplatte Schwarz gebürstet (mit AFP)		1
	TECEloop WC-Betätigungsplatte Kunststoff für Zweimengentechnik, weiß glzd.		1
	TECEloop WC-Betätigungsplatte Kunststoff für Zweimengentechnik, Chrom glänzend		1
	TECEloop WC-Betätigungsplatte Kunststoff für Zweimengentechnik, Chrom matt		1
	TECEloop WC-Betätigungsplatte Kunststoff für Zweimengentechnik, schwarz glzd.		1
	TECEloop WC-Betätigungsplatte Kunststoff für Zweimengentechnik, schwarz matt		1
	TECEloop WC-Betätigungsplatte Kunststoff für Zweimengentechnik, weiß matt		1
	TECEloop WC-Betätigungsplatte Kunststoff Zweimengen weiß glzd. Tasten Chr. glzd.		1
	TECEloop WC-Betätigungsplatte Kunststoff Zweim. "Kids" weiß glzd. T. r/b glzd.		1
	TECE-Einwurfschacht II f. Reinigungstabs Lux Mini,Square Gl.,Velvet,Loop,Now		1
	TECE-Einwurfschacht II f. Reinigungstabs TECEsquare II Metall/Glas und TECEsolid		1
	TECElux Mini WC-Betätigungsplatte, Glas weiß glänzend		1
	TECElux Mini WC-Betätigungsplatte, Glas schwarz glänzend		1
	TECEprofil Modulbefestigung mit Tiefenverstellung und Schnellverschluss		1
	TECE-Aufrüstset Trockenbau für TECE-Dusch-WCs		1

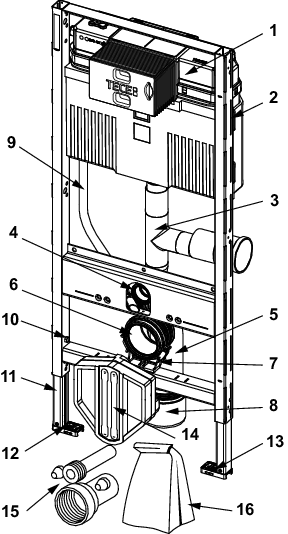

Ersatzteile

Position	Bild	Beschreibung
1		TECE Uni-Spülkasten 1120 mm
2		TECE Ersatzt. Montageset für Spülkasten
3		TECE-Spülrohr für Geruchsabsaugung DN 70 rechts, 90 Grad
3		TECE-Spülrohr für Geruchsabsaugung DN 70 links, 90 Grad
3		TECE-Spülrohr für Geruchsabsaugung DN 50 rechts, 45 Grad
4		TECE-Ersatzteil Dichtungsring zw. Spülrohr u. Anschlussgarn.
5		TECE-Ersatzteil WC-Ablaufbogen DN 90 für Trockenbaumodule, PP
6		TECE-Ersatzteil Dichtung für Ablaufbogen DN 90
7		TECEprofil WC-Ablaufbogenhalter komplett, Montage an Traverse unten
8		TECE-WC-Übergangsstück DN 90/100 PP-Adapter
9		TECE-Ersatzteil Befestigungsclips und Leerrohr
10		TECE-Fußbremse mit Stahlfeder
11		TECE-Ersatzteil C-Profil für Modulfuß
12		TECE-Ersatzteil Modulfuß mit Knebel links
13		TECE-Ersatzteil Modulfuß mit Knebel rechts
14		TECE-Ersatzteil WC-Anschlussbox
15		TECE-WC-Anschlussgarnitur DN 90, PP, 200 mm
16		TECE-Ersatzteil Beipack für WC-Modul
