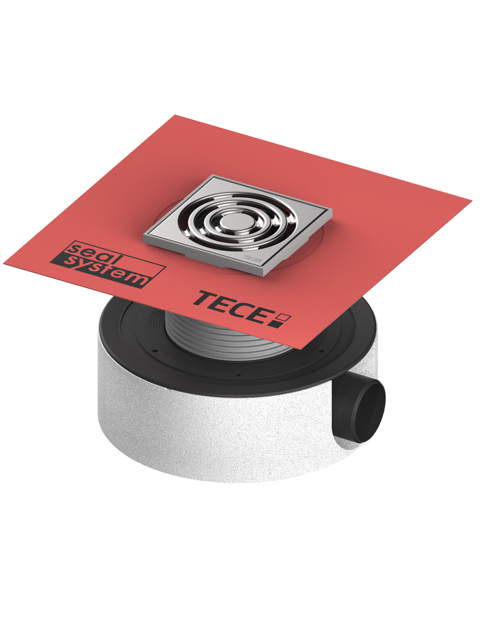

TECEdrainpoint S 115 Ablaufset superfl.
angebrachte Dichtmanschette, Wasser GV

TECEdrainpoint S 115 Ablaufset

superflach mit werkseitig angebrachter

Seal System Dichtmanschette und

Wasser-Geruchsverschluss

Bodenablaufset TECEdrainpoint S 115

waagerecht, superflach DN 50, mit

schallentkoppelndem Montageelement,

Aufsatzstück mit Kunststoff Rostrahmen

und werkseitig befestigter Seal System

Dichtmanschette.

Bestehend aus:

- Ablaufkörper DN 50 waagerecht

superflach aus Kunststoff (PP), mit

Klemmflansch zum Anschluss von

Abdichtungsbahnen aus Kunststoff oder

Elastomeren

- reduzierte Sperrwasserhöhe = 27 mm

- mit herausnehmbarem Geruchsverschluss

- Montageelement mit Befestigungsmitteln

zur schallentkoppelten Montage auf der

Rohbetondecke

- Aufsatzstück mit Rostrahmen aus

Kunststoff (ABS) mit werkseitig

befestigter Dichtmanschette mit Seal

System zur Anbindung von

Verbundabdichtungen entsprechend DIN

18534

- TECEdrainpoint S Designrost aus

gezogenem Edelstahl, Werkstoff 1.4301

(304), Abmessung 100 x 100 mm,

Oberfläche poliert, Belastungsklasse K3

(belastbar bis 300 kg)

- Schalungselement aus EPS als

Platzhalter für das Aufsatzstück zur

Nutzung während der Erstellung des

Estrichs.

- für Bodenbeläge von 8 bis 25 mm (inkl.

Kleberbett)

Ablaufleistung nach EN 1253 bei 10/20 mm

Stauhöhe über Rost:

- bei minimaler Höhe des Aufsatzstückes:

0,52/0,61 l/s

- bei maximaler Höhe des Aufsatzstückes:

0,69/1,12 l/s

Bestell-Nr.: 3601107
